电网工程技改项目工程预算编制实例

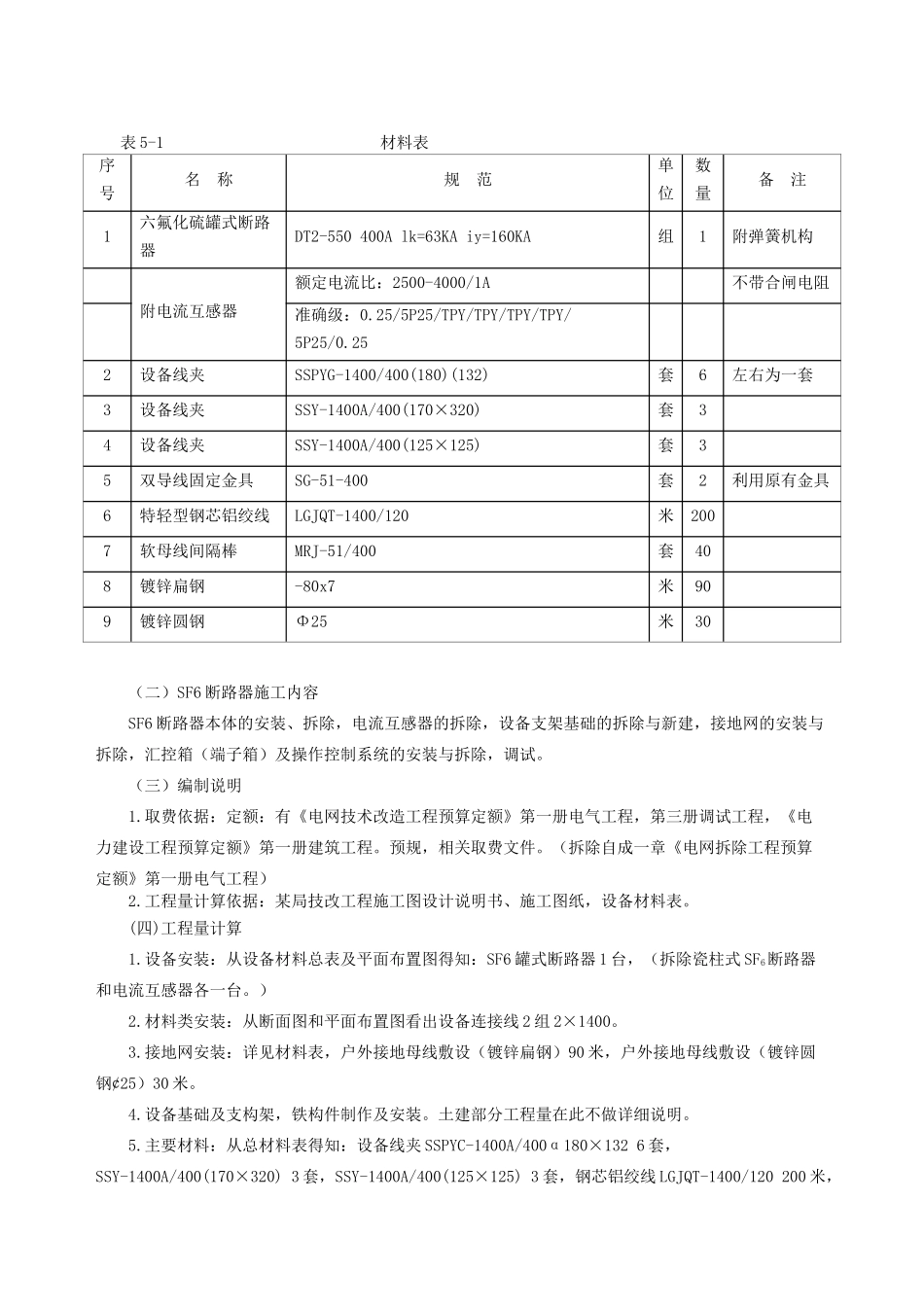

电网工程技改项目工程预算编制实例路器根据灭弧介质不同可分为多油断路器、少油断路器、真空断路器和六氟化硫断路器等形式。本节以 SF6 断路器（罐式）本体更换为例介绍了断路器本体更换技术改造项目施工工序、施工内容、定额子目套用及费用计算进项详细介绍。一、SF6 断路器本体更换SF6 断路器（柱式、罐式断路器）本体更换是断路器最常见的技术改造项目之一。二.施工工序图 5-1 断路器施工工艺三、工程预算编制（一）案例 SF6 断路器（罐式）预算编制【例 5-1】已知条件描述（施工说明，图纸，设备材料表）SF6 安装。本案列为 500kV 配电装置某线路间隔，将原瓷柱式 SF6 断路器更换为 SF6 罐式断路器，拆除原有瓷柱式断路器和电流互感器。图 5-2 罐式断路器截面图图 5-3 罐式断路器实物图表 5-1 材料表序号名 称规 范单位数量备 注1六氟化硫罐式断路器DT2-550 400A lk=63KA iy=160KA组1附弹簧机构附电流互感器额定电流比：2500-4000/1A不带合闸电阻准确级：0.25/5P25/TPY/TPY/TPY/TPY/5P25/0.252设备线夹SSPYG-1400/400(180)(132)套6左右为一套3设备线夹SSY-1400A/400(170×320)套34设备线夹SSY-1400A/400(125×125)套35双导线固定金具SG-51-400套2利用原有金具6特轻型钢芯铝绞线LGJQT-1400/120米2007软母线间隔棒MRJ-51/400套408镀锌扁钢-80x7米909镀锌圆钢Φ25米30（二）SF6 断路器施工内容SF6 断路器本体的安装、拆除，电流互感器的拆除，设备支架基础的拆除与新建，接地网的安装与拆除，汇控箱（端子箱）及操作控制系统的安装与拆除，调试。（三）编制说明1.取费依据：定额：有《电网技术改造工程预算定额》第一册电气工程，第三册调试工程，《电力建设工程预算定额》第一册建筑工程。预规，相关取费文件。（拆除自成一章《电网拆除工程预算定额》第一册电气工程）2.工程量计算依据：某局技改工程施工图设计说明书、施工图纸，设备材料表。(四)工程量计算1.设备安装：从设备材料总表及平面布置图得知：SF6 罐式断路器 1 台，（拆除瓷柱式 SF6断路器和电流互感器各一台。）2.材料类安装：从断面图和平面布置图看出设备连接线 2 组 2×1400。3.接地网安装：详见材料表，户外接地母线敷设（镀锌扁钢）90 米，户外接地母线敷设（镀锌圆钢¢25）30 米。4.设备基础及支构架，铁构件制作及安装。土建部分工程量在此不做详细说明。5.主要材料：从总材料表得知：设备线夹 SSPYC-1400A/400α180×132 6 套，...
