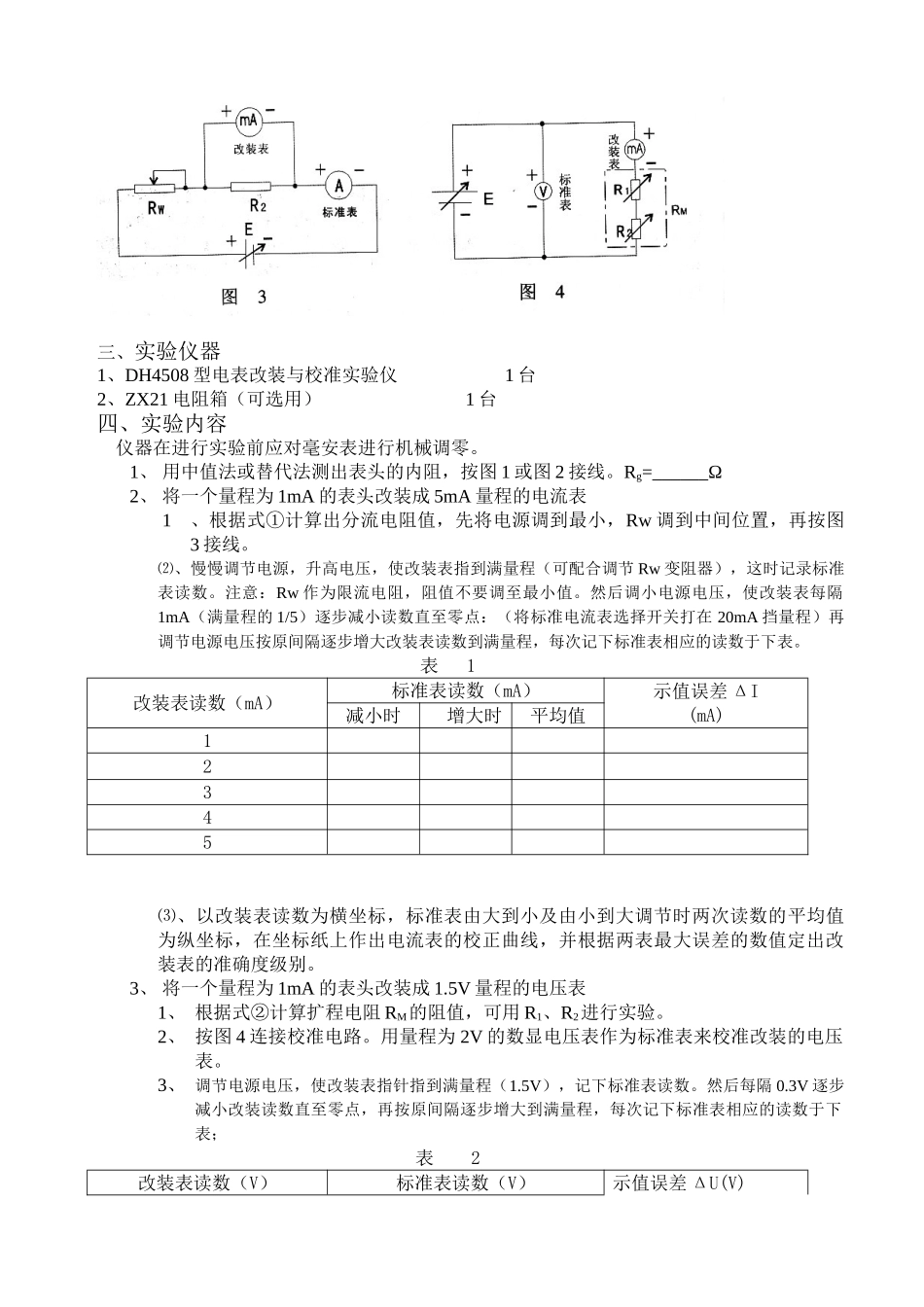

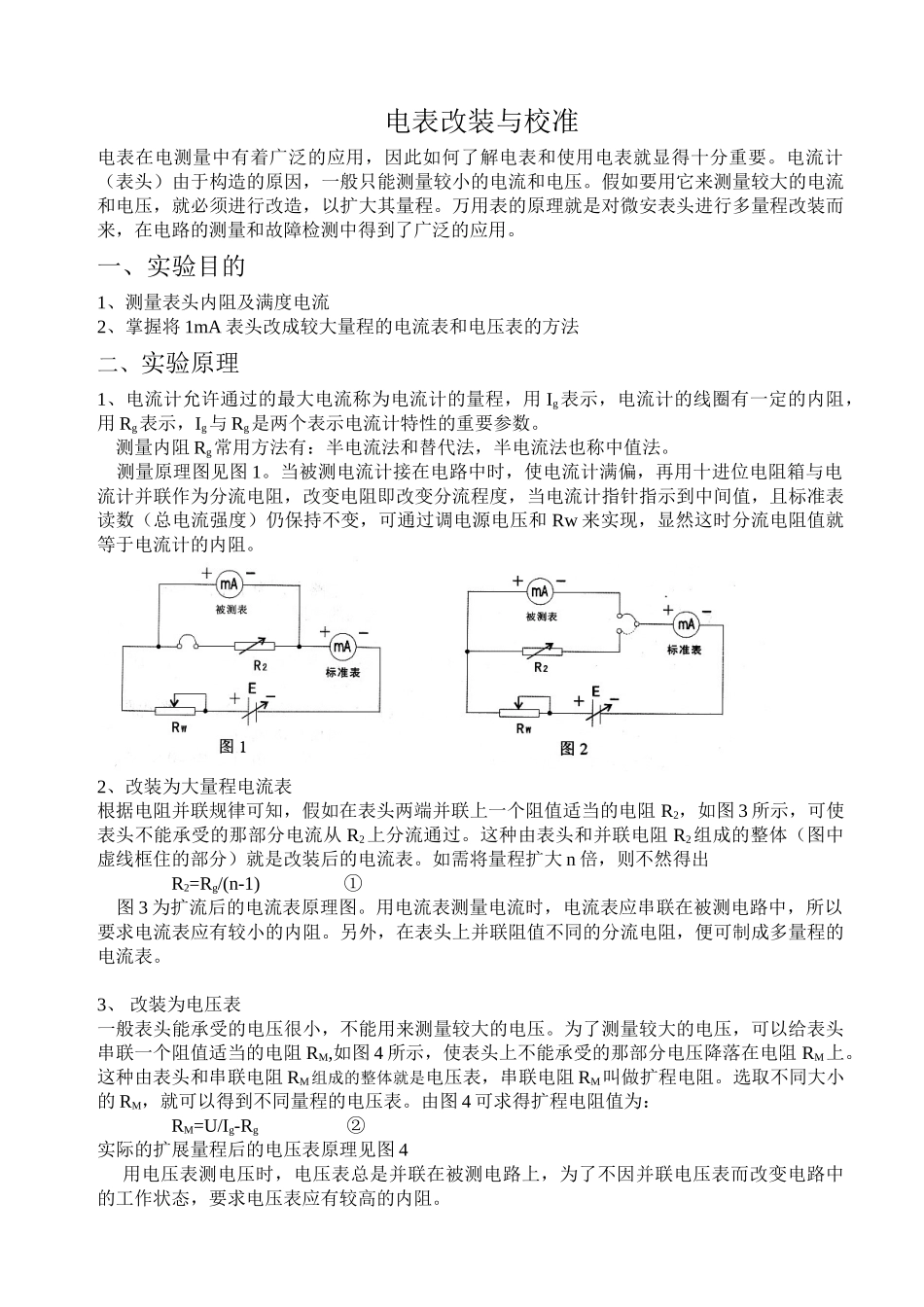

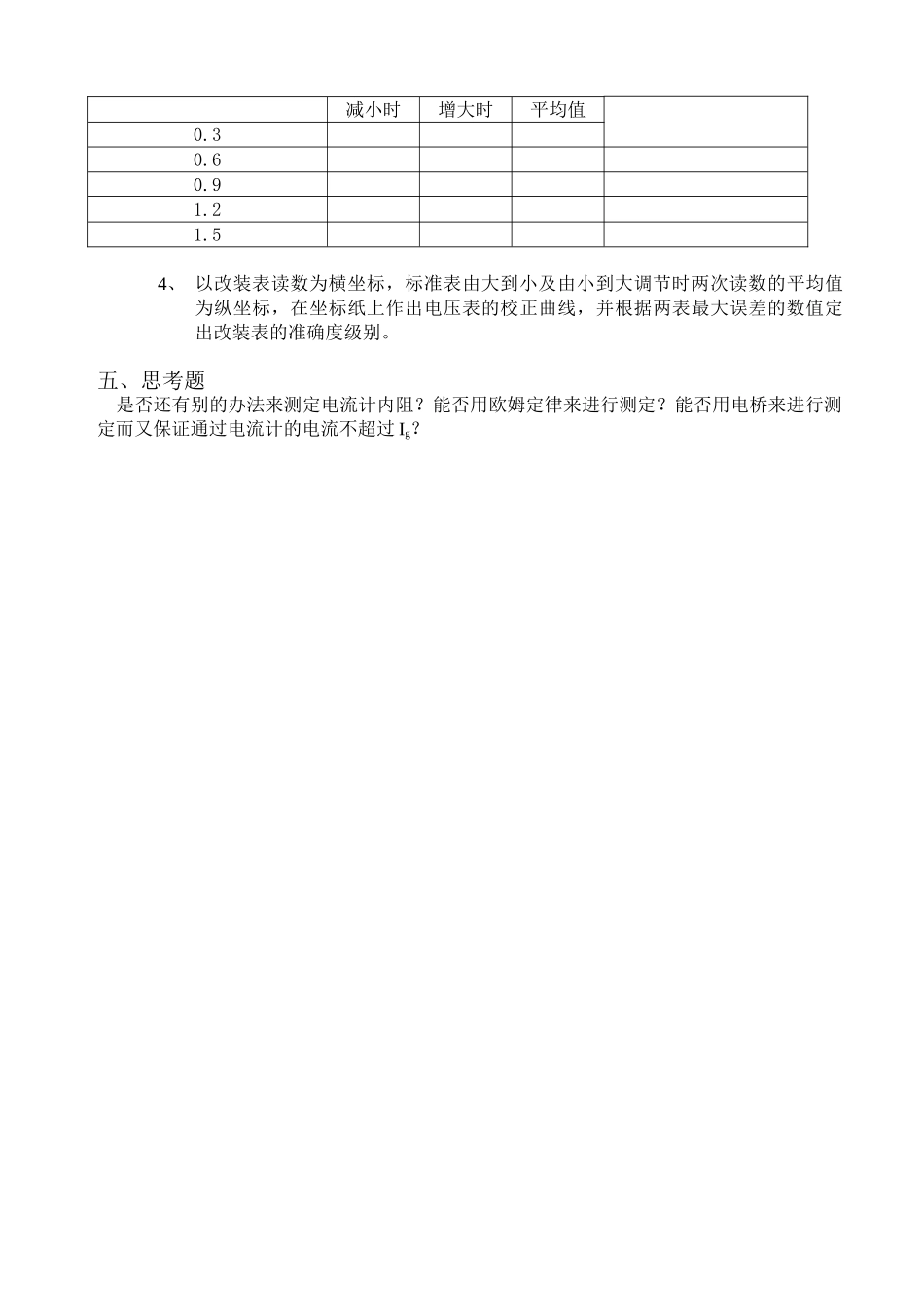

电表改装与校准电表在电测量中有着广泛的应用，因此如何了解电表和使用电表就显得十分重要。电流计（表头）由于构造的原因，一般只能测量较小的电流和电压。假如要用它来测量较大的电流和电压，就必须进行改造，以扩大其量程。万用表的原理就是对微安表头进行多量程改装而来，在电路的测量和故障检测中得到了广泛的应用。一、实验目的1、测量表头内阻及满度电流2、掌握将 1mA 表头改成较大量程的电流表和电压表的方法二、实验原理1、电流计允许通过的最大电流称为电流计的量程，用 Ig表示，电流计的线圈有一定的内阻，用 Rg表示，Ig与 Rg是两个表示电流计特性的重要参数。 测量内阻 Rg常用方法有：半电流法和替代法，半电流法也称中值法。 测量原理图见图 1。当被测电流计接在电路中时，使电流计满偏，再用十进位电阻箱与电流计并联作为分流电阻，改变电阻即改变分流程度，当电流计指针指示到中间值，且标准表读数（总电流强度）仍保持不变，可通过调电源电压和 Rw 来实现，显然这时分流电阻值就等于电流计的内阻。2、改装为大量程电流表根据电阻并联规律可知，假如在表头两端并联上一个阻值适当的电阻 R2，如图 3 所示，可使表头不能承受的那部分电流从 R2上分流通过。这种由表头和并联电阻 R2组成的整体（图中虚线框住的部分）就是改装后的电流表。如需将量程扩大 n 倍，则不然得出 R2=Rg/(n-1) ① 图 3 为扩流后的电流表原理图。用电流表测量电流时，电流表应串联在被测电路中，所以要求电流表应有较小的内阻。另外，在表头上并联阻值不同的分流电阻，便可制成多量程的电流表。3、 改装为电压表一般表头能承受的电压很小，不能用来测量较大的电压。为了测量较大的电压，可以给表头串联一个阻值适当的电阻 RM,如图 4 所示，使表头上不能承受的那部分电压降落在电阻 RM上。这种由表头和串联电阻 RM组成的整体就是电压表，串联电阻 RM叫做扩程电阻。选取不同大小的 RM，就可以得到不同量程的电压表。由图 4 可求得扩程电阻值为： RM=U/Ig-Rg ②实际的扩展量程后的电压表原理见图 4 用电压表测电压时，电压表总是并联在被测电路上，为了不因并联电压表而改变电路中的工作状态，要求电压表应有较高的内阻。 三、实验仪器1、DH4508 型电表改装与校准实验仪 1 台2、ZX21 电阻箱（可选用） 1 台四、实验内容 仪器在进行实验前应对毫安表进行机械调零。1、 用中值法或替代法测出表头的内阻，按图 1 或图...
