监理23通风与空调安装工程质量监督检查要点

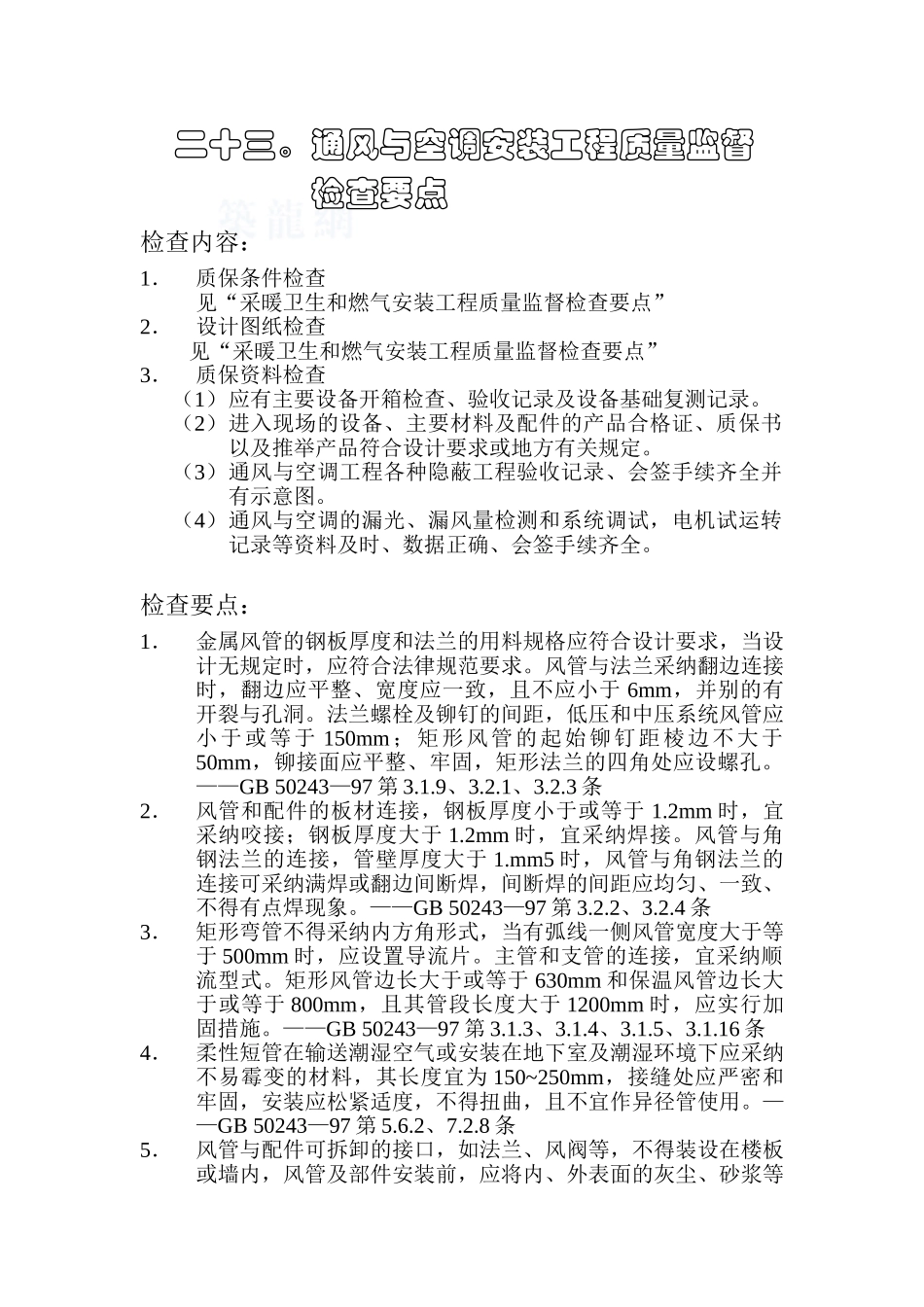

二十三。通风与空调安装工程质量监督检查要点检查内容：1．质保条件检查见“采暖卫生和燃气安装工程质量监督检查要点”2．设计图纸检查 见“采暖卫生和燃气安装工程质量监督检查要点”3．质保资料检查（1）应有主要设备开箱检查、验收记录及设备基础复测记录。（2）进入现场的设备、主要材料及配件的产品合格证、质保书以及推举产品符合设计要求或地方有关规定。（3）通风与空调工程各种隐蔽工程验收记录、会签手续齐全并有示意图。（4）通风与空调的漏光、漏风量检测和系统调试，电机试运转记录等资料及时、数据正确、会签手续齐全。检查要点：1．金属风管的钢板厚度和法兰的用料规格应符合设计要求，当设计无规定时，应符合法律规范要求。风管与法兰采纳翻边连接时，翻边应平整、宽度应一致，且不应小于 6mm，并别的有开裂与孔洞。法兰螺栓及铆钉的间距，低压和中压系统风管应小于或等于 150mm；矩形风管的起始铆钉距棱边不大于50mm，铆接面应平整、牢固，矩形法兰的四角处应设螺孔。——GB 50243—97 第 3.1.9、3.2.1、3.2.3 条2．风管和配件的板材连接，钢板厚度小于或等于 1.2mm 时，宜采纳咬接；钢板厚度大于 1.2mm 时，宜采纳焊接。风管与角钢法兰的连接，管壁厚度大于 1.mm5 时，风管与角钢法兰的连接可采纳满焊或翻边间断焊，间断焊的间距应均匀、一致、不得有点焊现象。——GB 50243—97 第 3.2.2、3.2.4 条3．矩形弯管不得采纳内方角形式，当有弧线一侧风管宽度大于等于 500mm 时，应设置导流片。主管和支管的连接，宜采纳顺流型式。矩形风管边长大于或等于 630mm 和保温风管边长大于或等于 800mm，且其管段长度大于 1200mm 时，应实行加固措施。——GB 50243—97 第 3.1.3、3.1.4、3.1.5、3.1.16 条4．柔性短管在输送潮湿空气或安装在地下室及潮湿环境下应采纳不易霉变的材料，其长度宜为 150~250mm，接缝处应严密和牢固，安装应松紧适度，不得扭曲，且不宜作异径管使用。——GB 50243—97 第 5.6.2、7.2.8 条5．风管与配件可拆卸的接口，如法兰、风阀等，不得装设在楼板或墙内，风管及部件安装前，应将内、外表面的灰尘、砂浆等污染物清除洁净，风管或风口敞开处应有临时封口保护措施，并保持洁净。现场风管接口的配置，接口处应平整、严密、并不得缩小风管的有效截面。风管在穿越变形缝处应设置补偿装置。——GB 50243—97 第 7.1.3、7.1.4、7.1.6、5.6.2 条6．风管支、吊架的间距，如设计无规...
