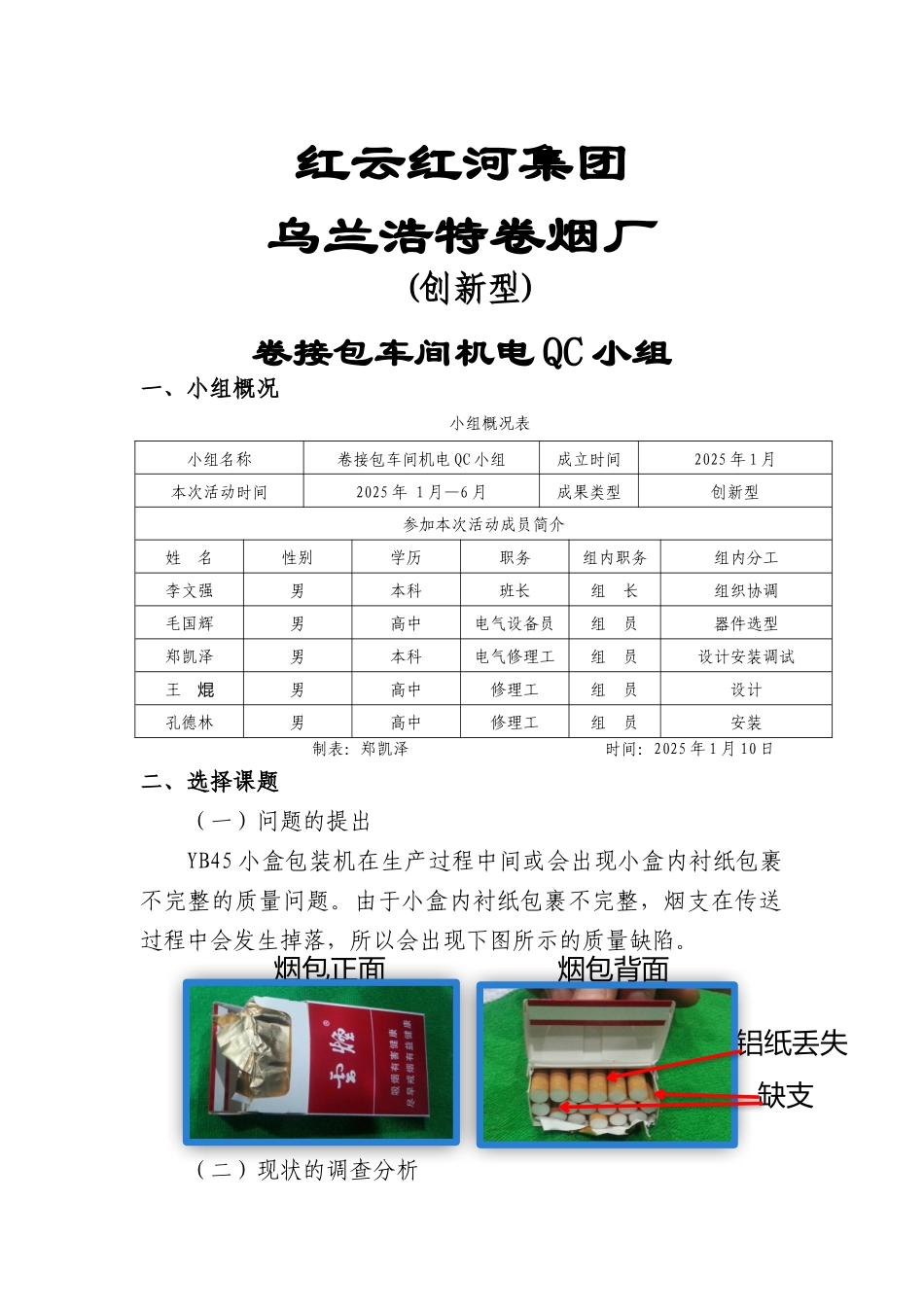

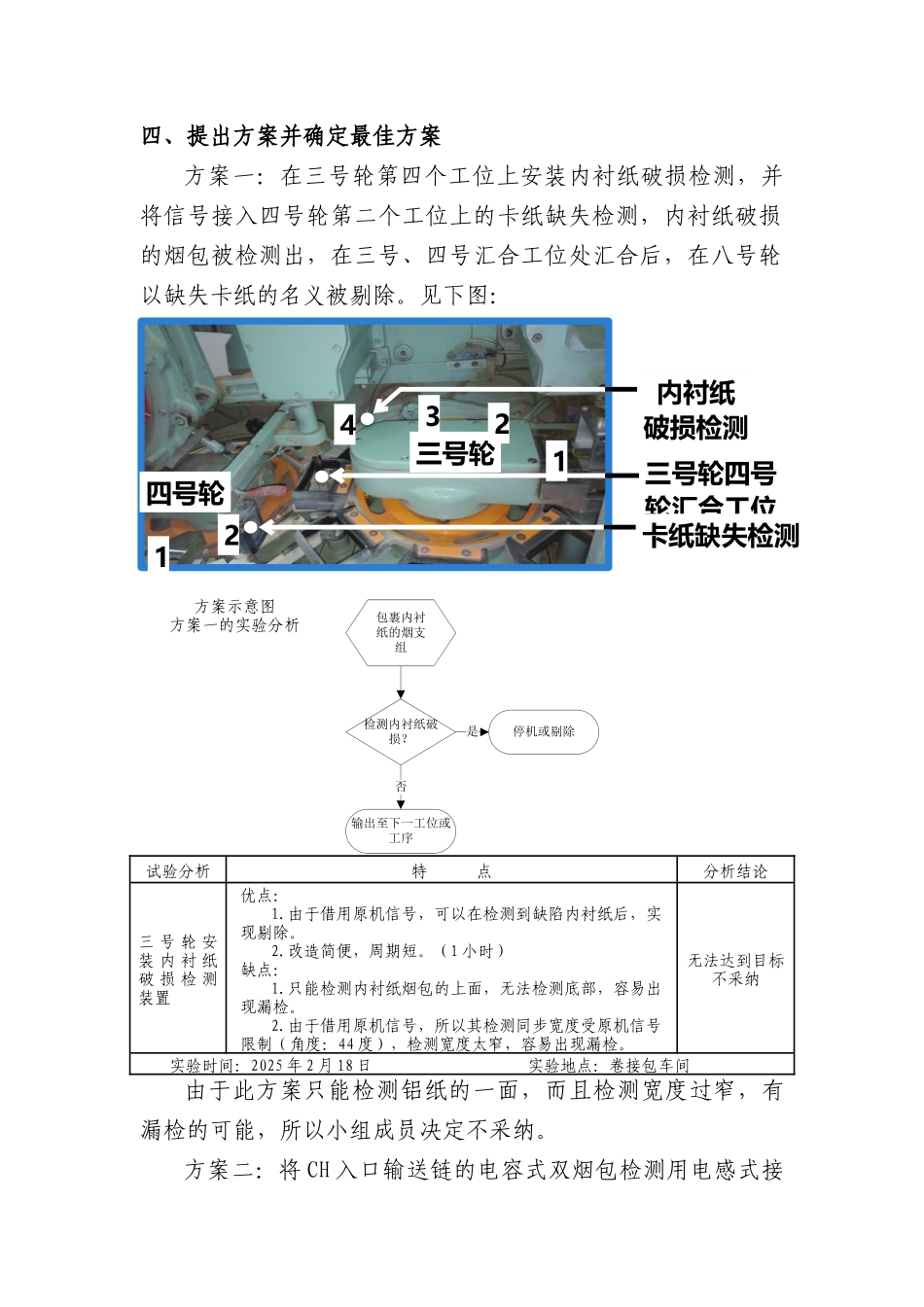

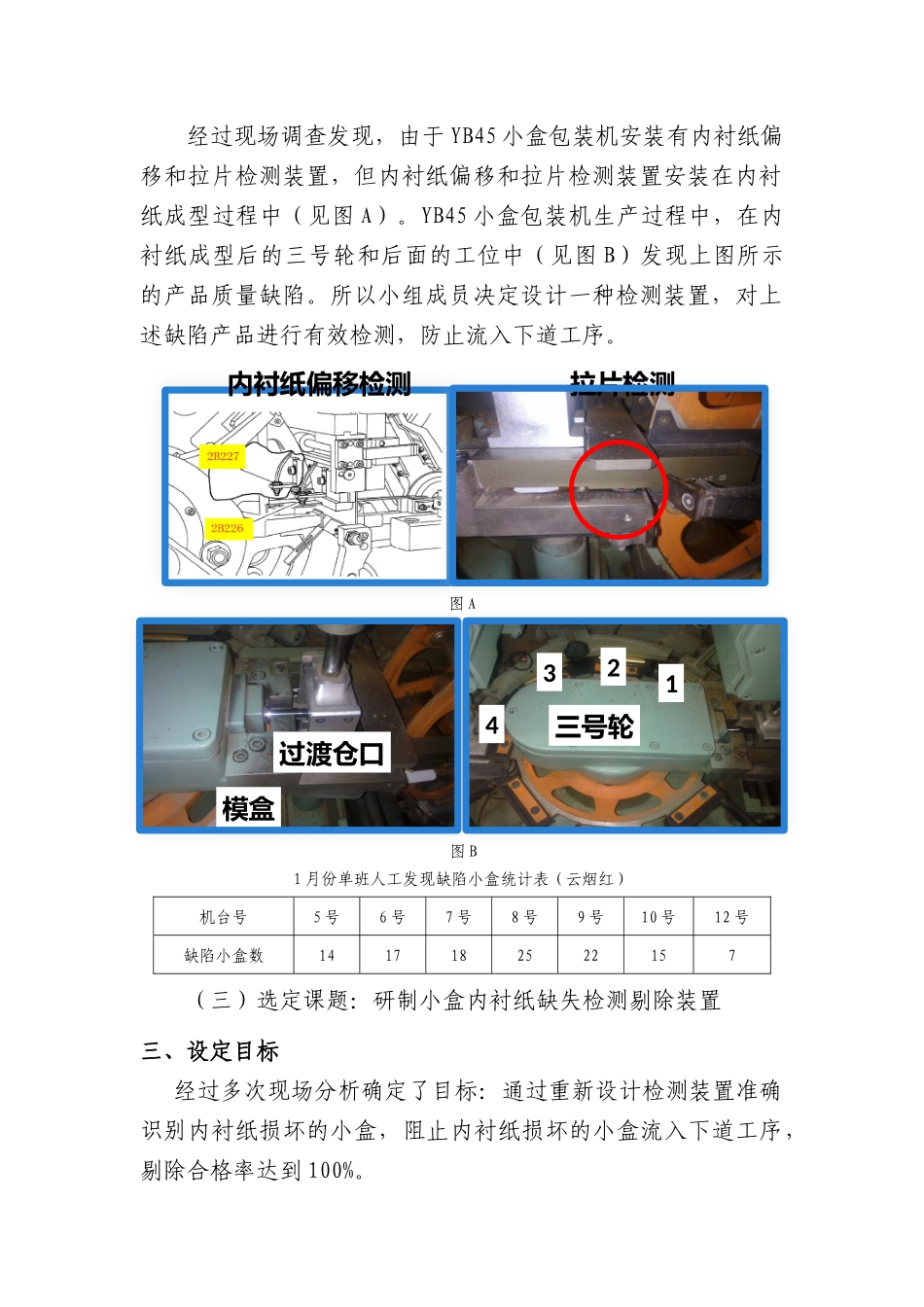

红云红河集团乌兰浩特卷烟厂 (创新型)卷接包车间机电 QC 小组一、小组概况小组概况表小组名称卷接包车间机电 QC 小组成立时间2025 年 1 月本次活动时间2025 年 1 月—6 月成果类型创新型参加本次活动成员简介姓 名性别学历职务组内职务组内分工李文强男本科班长组 长组织协调毛国辉男高中电气设备员组 员器件选型郑凯泽男本科电气修理工组 员设计安装调试王 焜男高中修理工组 员设计孔德林男高中修理工组 员安装 制表：郑凯泽 时间：2025 年 1 月 10 日二、选择课题 （一）问题的提出YB45 小盒包装机在生产过程中间或会出现小盒内衬纸包裹不完整的质量问题。由于小盒内衬纸包裹不完整，烟支在传送过程中会发生掉落，所以会出现下图所示的质量缺陷。（二）现状的调查分析烟包正面烟包背面铝纸丢失缺支经过现场调查发现，由于 YB45 小盒包装机安装有内衬纸偏移和拉片检测装置，但内衬纸偏移和拉片检测装置安装在内衬纸成型过程中（见图 A）。YB45 小盒包装机生产过程中，在内衬纸成型后的三号轮和后面的工位中（见图 B）发现上图所示的产品质量缺陷。所以小组成员决定设计一种检测装置，对上述缺陷产品进行有效检测，防止流入下道工序。图 A 图 B1 月份单班人工发现缺陷小盒统计表（云烟红）机台号5 号6 号7 号8 号9 号10 号12 号缺陷小盒数1417182522157（三）选定课题：研制小盒内衬纸缺失检测剔除装置三、设定目标经过多次现场分析确定了目标：通过重新设计检测装置准确识别内衬纸损坏的小盒，阻止内衬纸损坏的小盒流入下道工序，剔除合格率达到 100%。 内衬纸偏移检测拉片检测三号轮1234过渡仓口模盒四、提出方案并确定最佳方案方案一：在三号轮第四个工位上安装内衬纸破损检测，并将信号接入四号轮第二个工位上的卡纸缺失检测，内衬纸破损的烟包被检测出，在三号、四号汇合工位处汇合后，在八号轮以缺失卡纸的名义被剔除。见下图：方案示意图方案一的实验分析试验分析特 点分析结论三 号 轮 安装 内 衬 纸破 损 检 测装置优点：1.由于借用原机信号，可以在检测到缺陷内衬纸后，实现剔除。2.改造简便，周期短。（1 小时）缺点：1.只能检测内衬纸烟包的上面，无法检测底部，容易出现漏检。2.由于借用原机信号，所以其检测同步宽度受原机信号限制（角度：44 度），检测宽度太窄，容易出现漏检。无法达到目标不采纳实验时间：2025 年 2 月 18 日 实验地点：卷接包车间由于此方案只...
