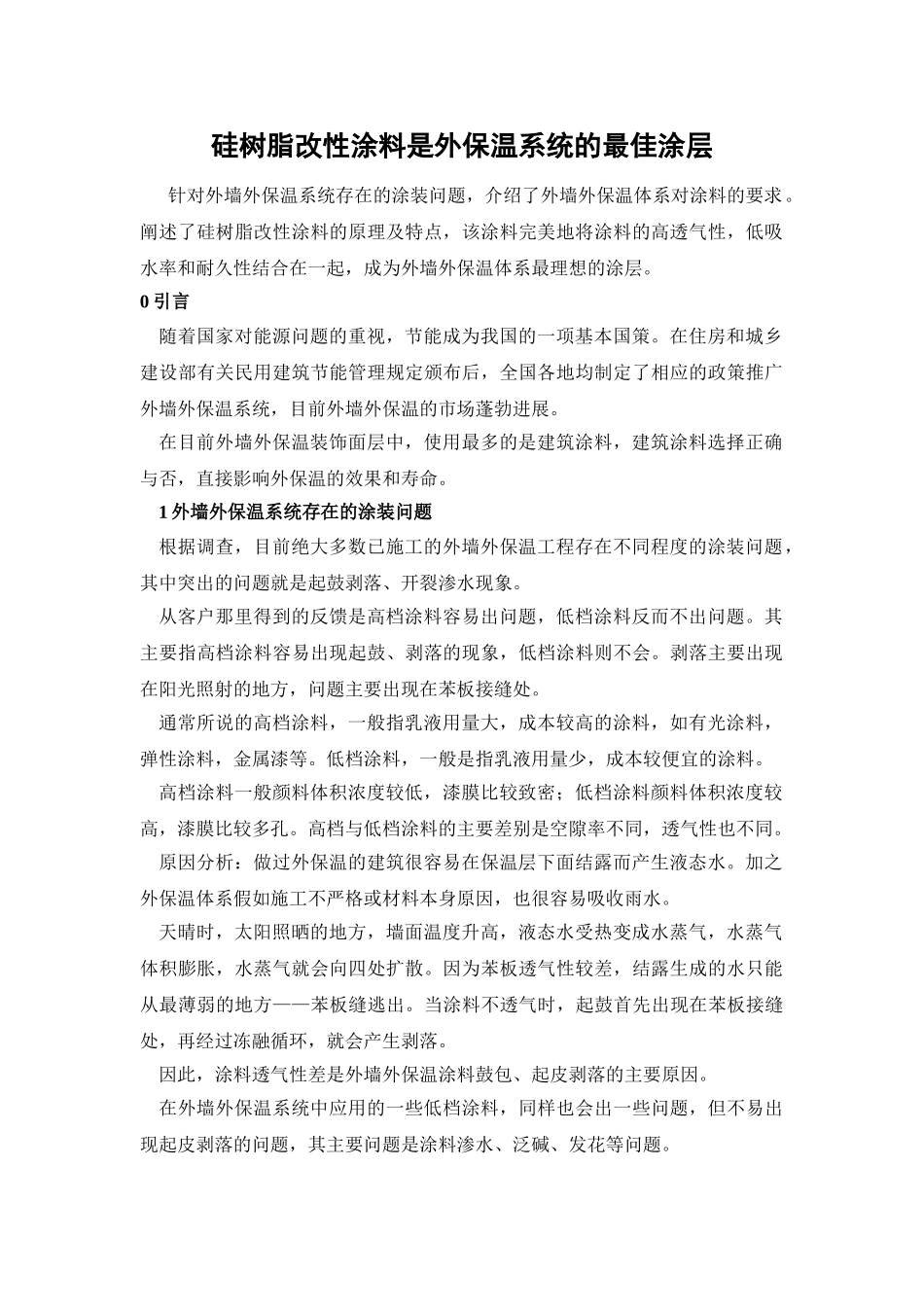

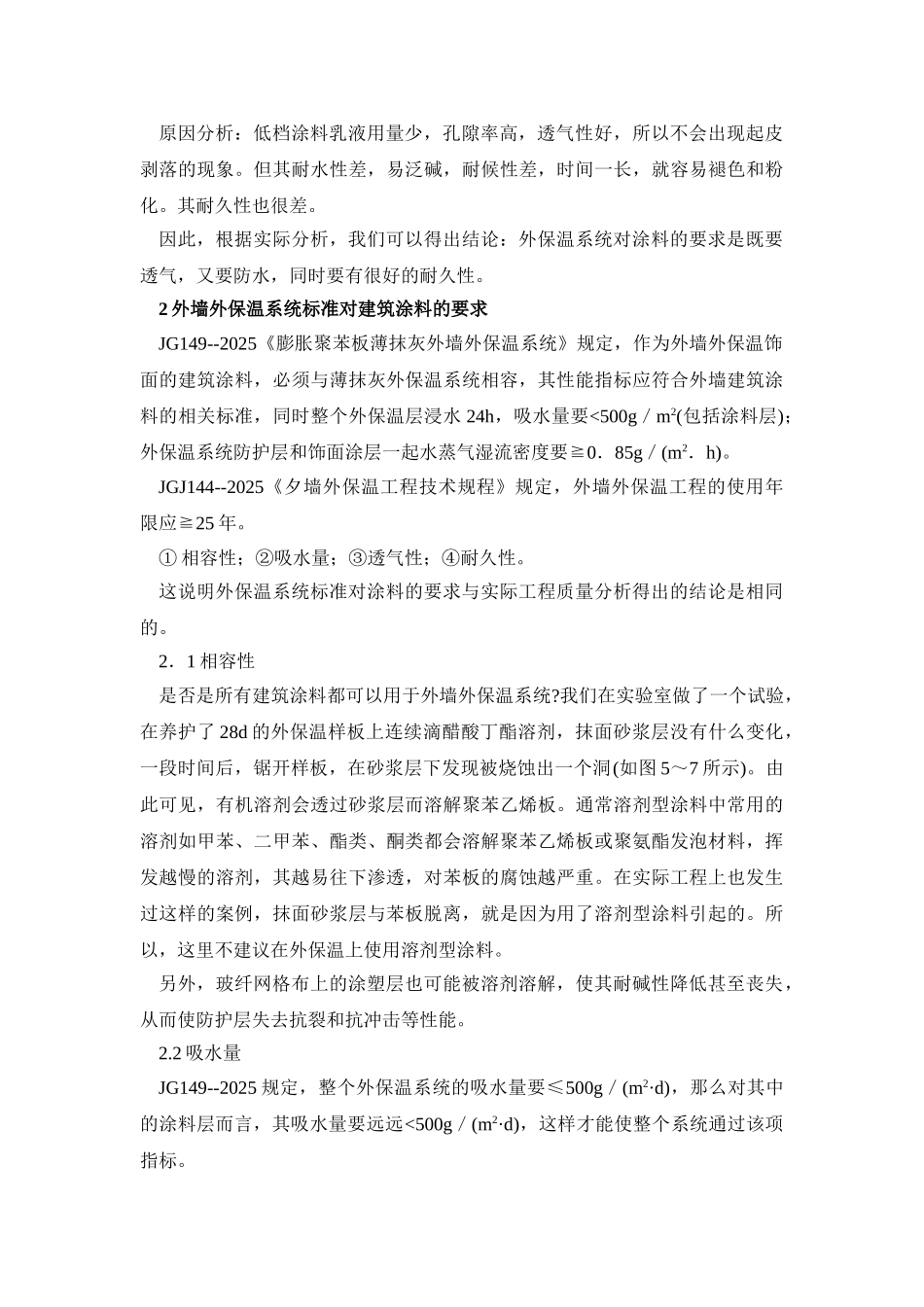

硅树脂改性涂料是外保温系统的最佳涂层针对外墙外保温系统存在的涂装问题，介绍了外墙外保温体系对涂料的要求。阐述了硅树脂改性涂料的原理及特点，该涂料完美地将涂料的高透气性，低吸水率和耐久性结合在一起，成为外墙外保温体系最理想的涂层。0 引言随着国家对能源问题的重视，节能成为我国的一项基本国策。在住房和城乡建设部有关民用建筑节能管理规定颁布后，全国各地均制定了相应的政策推广外墙外保温系统，目前外墙外保温的市场蓬勃进展。在目前外墙外保温装饰面层中，使用最多的是建筑涂料，建筑涂料选择正确与否，直接影响外保温的效果和寿命。1 外墙外保温系统存在的涂装问题根据调查，目前绝大多数已施工的外墙外保温工程存在不同程度的涂装问题，其中突出的问题就是起鼓剥落、开裂渗水现象。从客户那里得到的反馈是高档涂料容易出问题，低档涂料反而不出问题。其主要指高档涂料容易出现起鼓、剥落的现象，低档涂料则不会。剥落主要出现在阳光照射的地方，问题主要出现在苯板接缝处。通常所说的高档涂料，一般指乳液用量大，成本较高的涂料，如有光涂料，弹性涂料，金属漆等。低档涂料，一般是指乳液用量少，成本较便宜的涂料。高档涂料一般颜料体积浓度较低，漆膜比较致密；低档涂料颜料体积浓度较高，漆膜比较多孔。高档与低档涂料的主要差别是空隙率不同，透气性也不同。原因分析：做过外保温的建筑很容易在保温层下面结露而产生液态水。加之外保温体系假如施工不严格或材料本身原因，也很容易吸收雨水。天晴时，太阳照晒的地方，墙面温度升高，液态水受热变成水蒸气，水蒸气体积膨胀，水蒸气就会向四处扩散。因为苯板透气性较差，结露生成的水只能从最薄弱的地方——苯板缝逃出。当涂料不透气时，起鼓首先出现在苯板接缝处，再经过冻融循环，就会产生剥落。因此，涂料透气性差是外墙外保温涂料鼓包、起皮剥落的主要原因。在外墙外保温系统中应用的一些低档涂料，同样也会出一些问题，但不易出现起皮剥落的问题，其主要问题是涂料渗水、泛碱、发花等问题。原因分析：低档涂料乳液用量少，孔隙率高，透气性好，所以不会出现起皮剥落的现象。但其耐水性差，易泛碱，耐候性差，时间一长，就容易褪色和粉化。其耐久性也很差。因此，根据实际分析，我们可以得出结论：外保温系统对涂料的要求是既要透气，又要防水，同时要有很好的耐久性。2 外墙外保温系统标准对建筑涂料的要求JG149--2025《膨胀聚苯板薄抹灰外墙外保温系统》规定，作...
