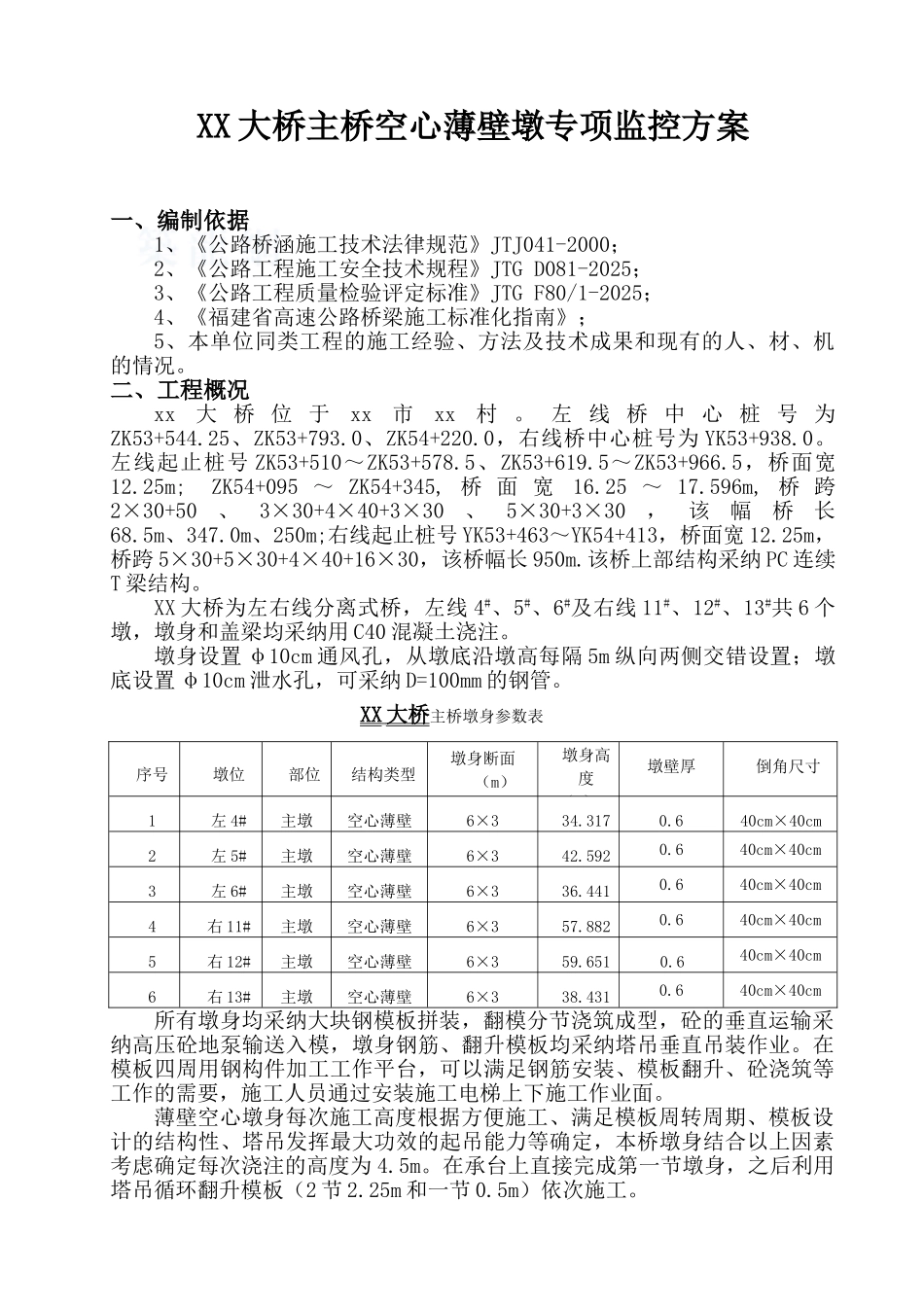

福建某大桥主桥空心薄壁墩专项监控方案

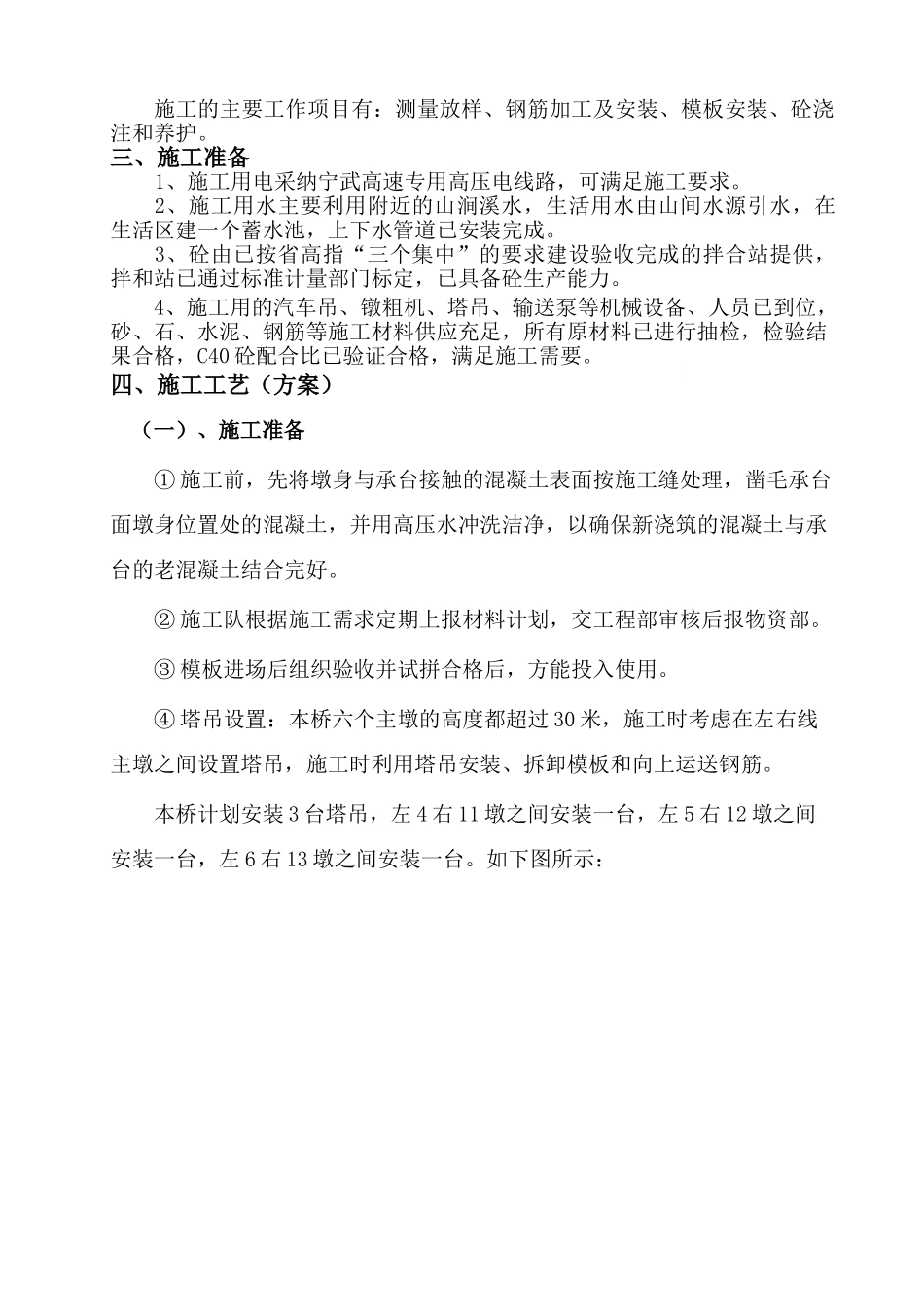

XX 大桥主桥空心薄壁墩专项监控方案一、编制依据1、《公路桥涵施工技术法律规范》JTJ041-2000；2、《公路工程施工安全技术规程》JTG D081-2025；3、《公路工程质量检验评定标准》JTG F80/1-2025；4、《福建省高速公路桥梁施工标准化指南》；5、本单位同类工程的施工经验、方法及技术成果和现有的人、材、机的情况。二、工程概况xx大 桥 位 于xx市xx村 。 左 线 桥 中 心 桩 号 为ZK53+544.25、ZK53+793.0、ZK54+220.0，右线桥中心桩号为 YK53+938.0。左线起止桩号 ZK53+510～ZK53+578.5、ZK53+619.5～ZK53+966.5，桥面宽12.25m; ZK54+095 ～ ZK54+345, 桥 面 宽16.25 ～ 17.596m, 桥 跨2×30+50、3×30+4×40+3×30、5×30+3×30，该幅桥长68.5m、347.0m、250m;右线起止桩号 YK53+463～YK54+413，桥面宽 12.25m，桥跨 5×30+5×30+4×40+16×30，该桥幅长 950m.该桥上部结构采纳 PC 连续T 梁结构。XX 大桥为左右线分离式桥，左线 4#、5#、6#及右线 11#、12#、13#共 6 个墩，墩身和盖梁均采纳用 C40 混凝土浇注。墩身设置 φ10cm 通风孔，从墩底沿墩高每隔 5m 纵向两侧交错设置；墩底设置 φ10cm 泄水孔，可采纳 D=100mm 的钢管。XX 大桥 主桥墩身参数表序号墩位部位结构类型墩身断面（m）墩身高度（m）墩壁厚（m）（m）倒角尺寸（m）1左 4#主墩空心薄壁6×334.3170.640cm×40cm2左 5#主墩空心薄壁6×342.5920.640cm×40cm3左 6#主墩空心薄壁6×336.4410.640cm×40cm4右 11#主墩空心薄壁6×357.8820.640cm×40cm5右 12#主墩空心薄壁6×359.6510.640cm×40cm6右 13#主墩空心薄壁6×338.4310.640cm×40cm所有墩身均采纳大块钢模板拼装，翻模分节浇筑成型，砼的垂直运输采纳高压砼地泵输送入模，墩身钢筋、翻升模板均采纳塔吊垂直吊装作业。在模板四周用钢构件加工工作平台，可以满足钢筋安装、模板翻升、砼浇筑等工作的需要，施工人员通过安装施工电梯上下施工作业面。薄壁空心墩身每次施工高度根据方便施工、满足模板周转周期、模板设计的结构性、塔吊发挥最大功效的起吊能力等确定，本桥墩身结合以上因素考虑确定每次浇注的高度为 4.5m。在承台上直接完成第一节墩身，之后利用塔吊循环翻升模板（2 节 2.25m 和一节 0.5m）依次施工。施工的主要工作项目有：测量放样、钢筋加工及安装、模板安装、砼浇注和养护。三、施工准备1、施工用电采纳宁武高速专用高压电线路，可满足施工要求。2...
