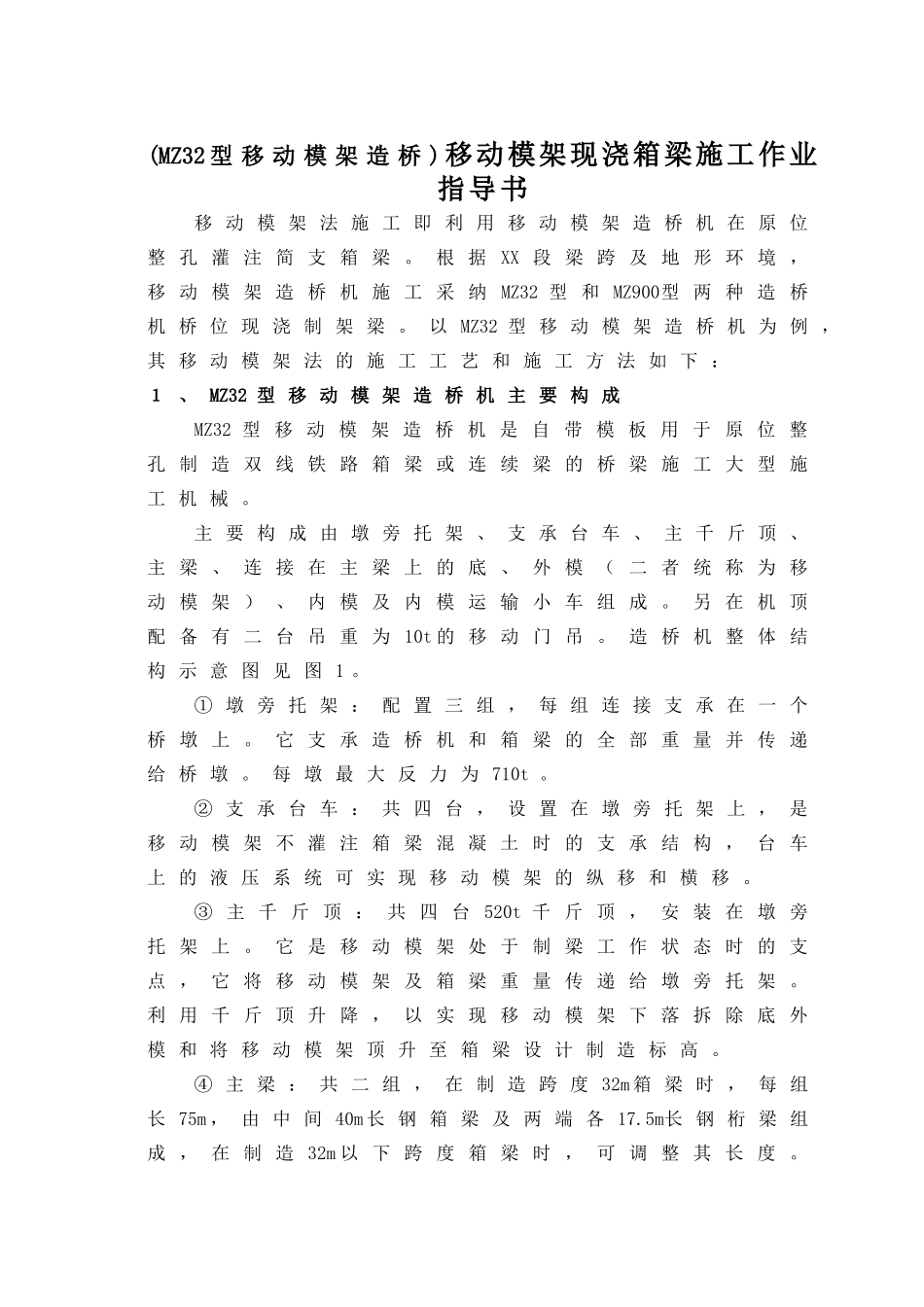

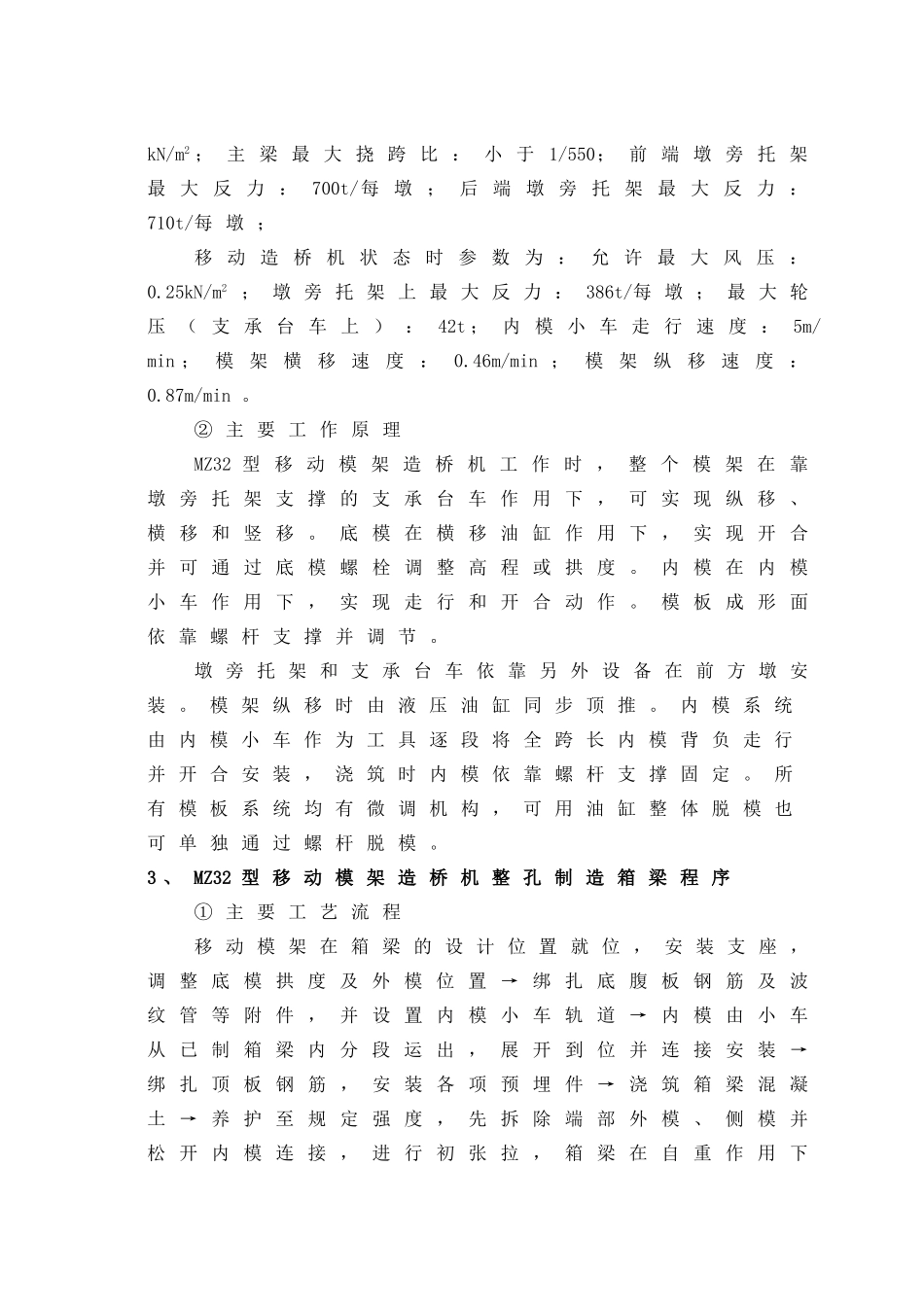

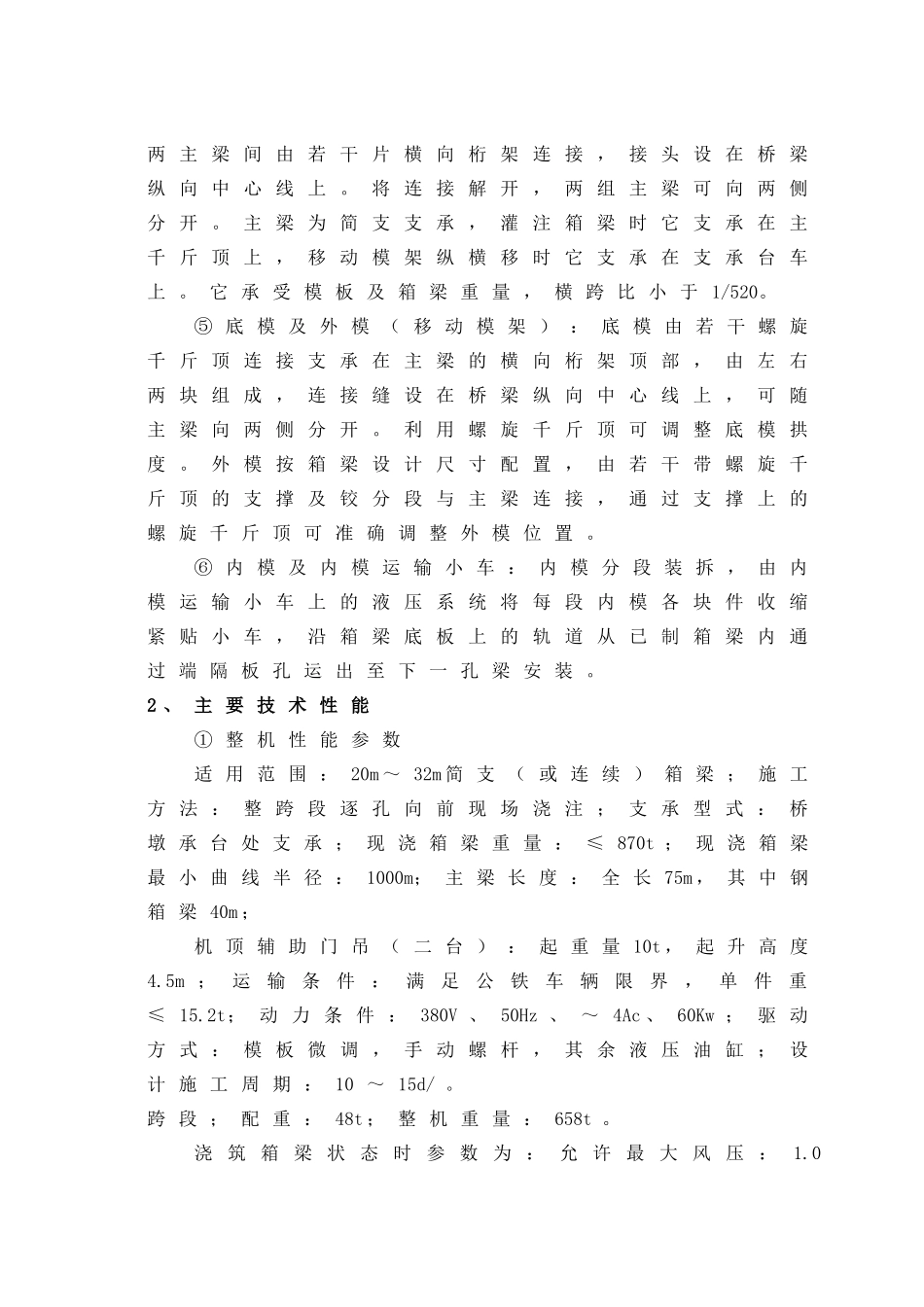

(MZ32 型 移 动 模 架 造 桥 )移动模架现浇箱梁施工作业指导书移 动 模 架 法 施 工 即 利 用 移 动 模 架 造 桥 机 在 原 位整 孔 灌 注 简 支 箱 梁 。 根 据 XX 段 梁 跨 及 地 形 环 境 ，移 动 模 架 造 桥 机 施 工 采 纳 MZ32 型 和 MZ900型 两 种 造 桥机 桥 位 现 浇 制 架 梁 。 以 MZ32 型 移 动 模 架 造 桥 机 为 例 ，其 移 动 模 架 法 的 施 工 工 艺 和 施 工 方 法 如 下 ：１ 、 MZ32 型 移 动 模 架 造 桥 机 主 要 构 成MZ32 型 移 动 模 架 造 桥 机 是 自 带 模 板 用 于 原 位 整孔 制 造 双 线 铁 路 箱 梁 或 连 续 梁 的 桥 梁 施 工 大 型 施工 机 械 。主 要 构 成 由 墩 旁 托 架 、 支 承 台 车 、 主 千 斤 顶 、主 梁 、 连 接 在 主 梁 上 的 底 、 外 模 （ 二 者 统 称 为 移动 模 架 ） 、 内 模 及 内 模 运 输 小 车 组 成 。 另 在 机 顶配 备 有 二 台 吊 重 为 10t 的 移 动 门 吊 。 造 桥 机 整 体 结构 示 意 图 见 图 1 。① 墩 旁 托 架 ： 配 置 三 组 ， 每 组 连 接 支 承 在 一 个桥 墩 上 。 它 支 承 造 桥 机 和 箱 梁 的 全 部 重 量 并 传 递给 桥 墩 。 每 墩 最 大 反 力 为 710t 。② 支 承 台 车 ： 共 四 台 ， 设 置 在 墩 旁 托 架 上 ， 是移 动 模 架 不 灌 注 箱 梁 混 凝 土 时 的 支 承 结 构 ， 台 车上 的 液 压 系 统 可 实 现 移 动 模 架 的 纵 移 和 横 移 。③ 主 千 斤 顶 ： 共 四 台 520t 千 斤 顶 ， 安 装 在 墩 旁托 架 上 。 它 是 移 动 模 架 处 于 制 梁 工 作 状 态 时 的 支点 ， 它 将 移 动 模 架 及 箱 梁 重 量 传 递 给 墩 旁 托 架 。利 用 千 斤 顶 升 降 ， 以 实 现 移 动 模 架 下 落 拆 除 底 外模 和 将 移 动 模 架 顶 升 至 箱 梁 设 计 制 造 标 高 。④ 主 梁 ： 共 二 组 ， 在 制 造 跨 度 32m 箱 梁 时 ， 每 组长 75m ， 由 ...
