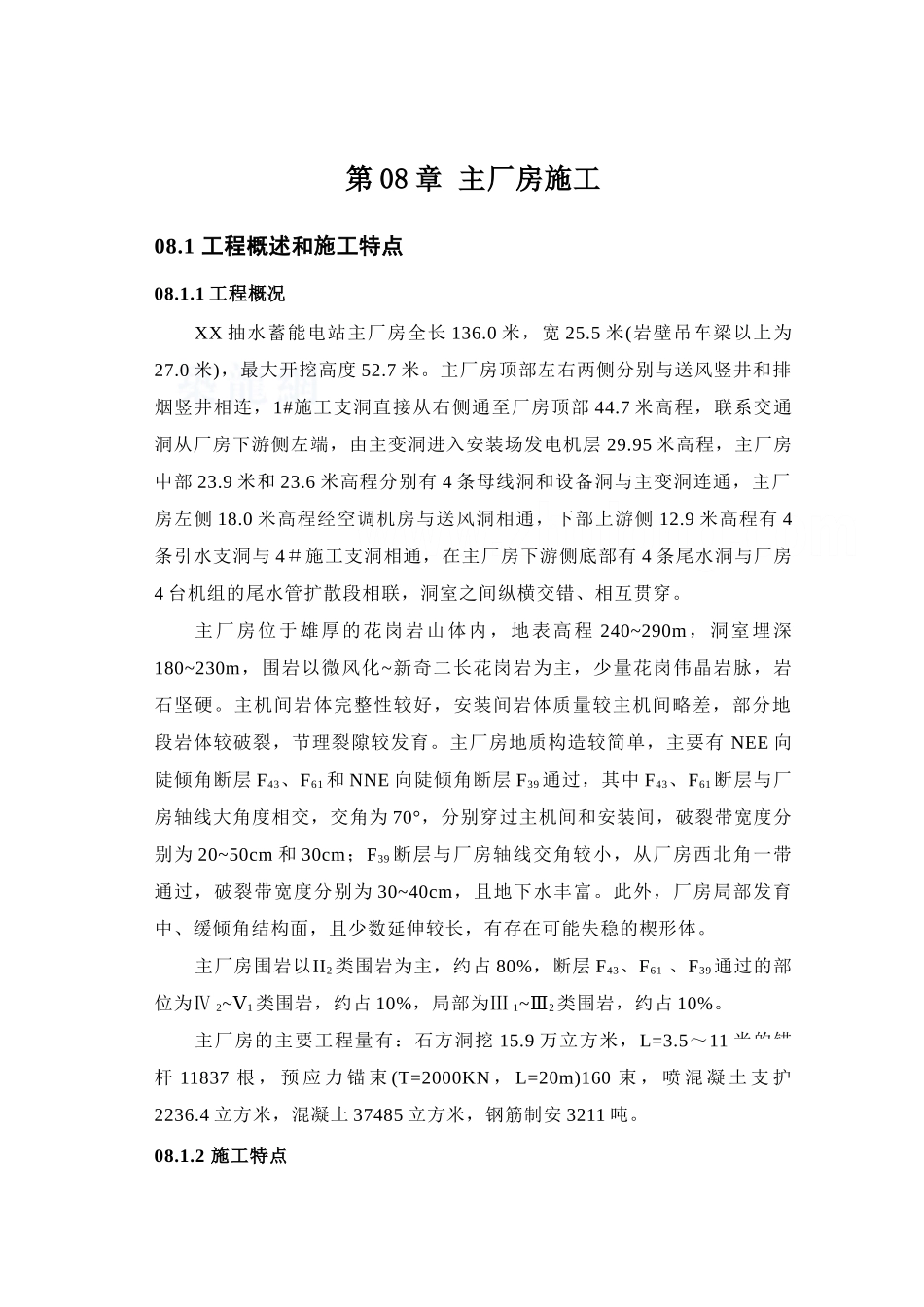

第 08 章 主厂房施工08.1 工程概述和施工特点08.1.1 工程概况XX 抽水蓄能电站主厂房全长 136.0 米，宽 25.5 米(岩壁吊车梁以上为27.0 米)，最大开挖高度 52.7 米。主厂房顶部左右两侧分别与送风竖井和排烟竖井相连，1#施工支洞直接从右侧通至厂房顶部 44.7 米高程，联系交通洞从厂房下游侧左端，由主变洞进入安装场发电机层 29.95 米高程，主厂房中部 23.9 米和 23.6 米高程分别有 4 条母线洞和设备洞与主变洞连通，主厂房左侧 18.0 米高程经空调机房与送风洞相通，下部上游侧 12.9 米高程有 4条引水支洞与 4＃施工支洞相通，在主厂房下游侧底部有 4 条尾水洞与厂房4 台机组的尾水管扩散段相联，洞室之间纵横交错、相互贯穿。主厂房位于雄厚的花岗岩山体内，地表高程 240~290m，洞室埋深180~230m，围岩以微风化~新奇二长花岗岩为主，少量花岗伟晶岩脉，岩石坚硬。主机间岩体完整性较好，安装间岩体质量较主机间略差，部分地段岩体较破裂，节理裂隙较发育。主厂房地质构造较简单，主要有 NEE 向陡倾角断层 F43、F61 和 NNE 向陡倾角断层 F39 通过，其中 F43、F61 断层与厂房轴线大角度相交，交角为 70°，分别穿过主机间和安装间，破裂带宽度分别为 20~50cm 和 30cm；F39 断层与厂房轴线交角较小，从厂房西北角一带通过，破裂带宽度分别为 30~40cm，且地下水丰富。此外，厂房局部发育中、缓倾角结构面，且少数延伸较长，有存在可能失稳的楔形体。主厂房围岩以II2 类围岩为主，约占 80%，断层 F43、F61 、F39 通过的部位为Ⅳ 2~Ⅴ1 类围岩，约占 10%，局部为Ⅲ 1~Ⅲ2 类围岩，约占 10%。主厂房的主要工程量有：石方洞挖 15.9 万立方米，L=3.5～11 米的锚杆 11837 根 ， 预 应 力 锚 束 (T=2000KN ， L=20m)160 束 ， 喷 混 凝 土 支 护2236.4 立方米，混凝土 37485 立方米，钢筋制安 3211 吨。08.1.2 施工特点主厂房工作量大，工期紧，洞室群立体交岔，技术复杂，安全质量要求高，排烟竖井、岩壁吊车梁混凝土施工及母线洞开挖支护施工均穿插在主厂房开挖阶段完成，施工干扰大。主厂房开挖跨度大，边墙较高，断层裂隙密集，洞室交岔口多，施工安全问题尤为突出，为此，在施工过程中重点要解决好以下几个问题： ⑴ 合理布置施工通道，使开挖、支护、混凝土施工能多工序平行开展，机械化作业，确保施工质量和进度。 ⑵ 合理划分开挖和支护的分层、分块，...
