第10章-引水系统施工-正稿

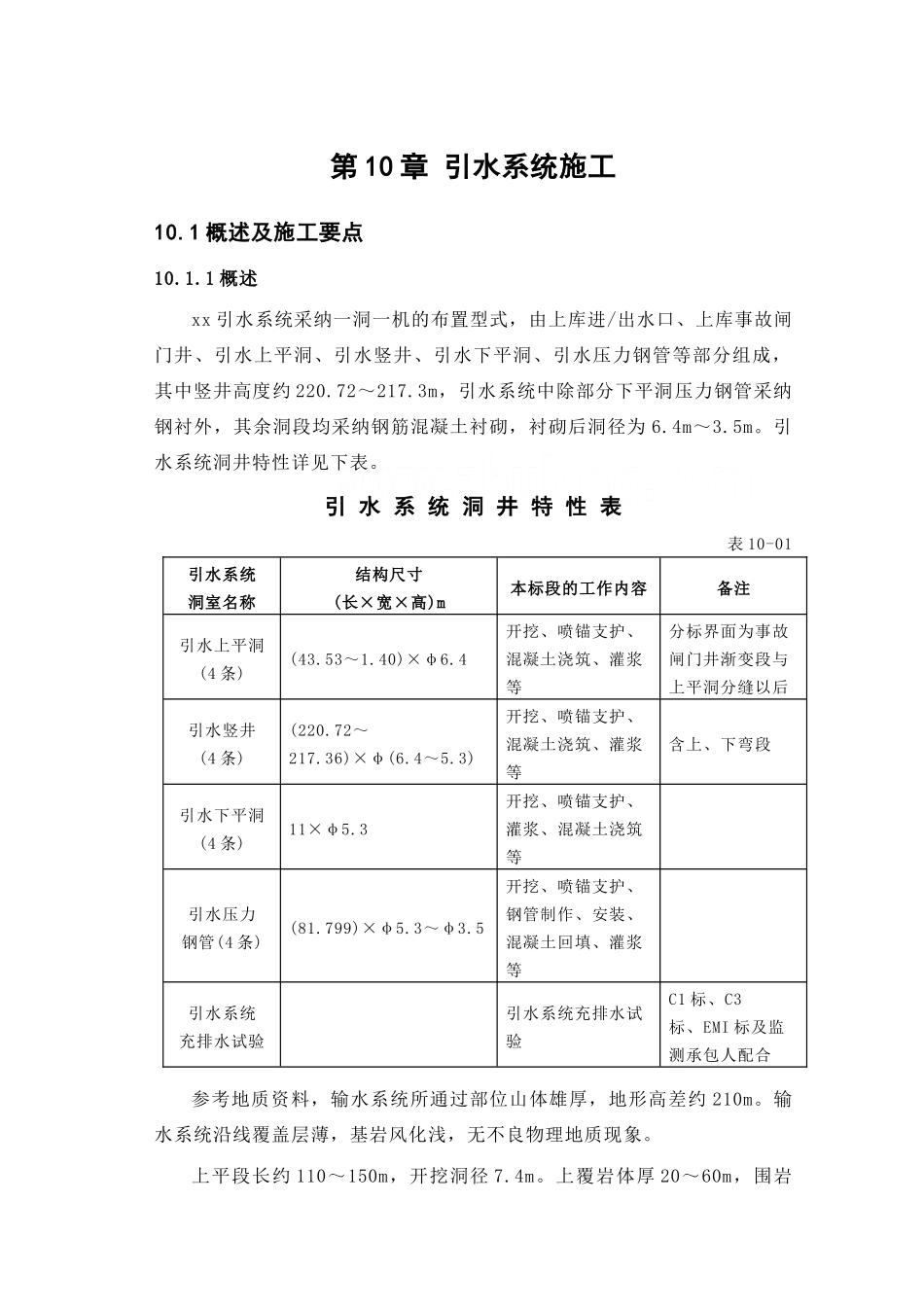

第 10 章 引水系统施工10.1 概述及施工要点10.1.1 概述xx 引水系统采纳一洞一机的布置型式，由上库进/出水口、上库事故闸门井、引水上平洞、引水竖井、引水下平洞、引水压力钢管等部分组成，其中竖井高度约 220.72～217.3m，引水系统中除部分下平洞压力钢管采纳钢衬外，其余洞段均采纳钢筋混凝土衬砌，衬砌后洞径为 6.4m～3.5m。引水系统洞井特性详见下表。引 水 系 统 洞 井 特 性 表表 10-01引水系统洞室名称结构尺寸(长×宽×高)m本标段的工作内容备注引水上平洞(4 条)(43.53～1.40)×φ6.4开挖、喷锚支护、混凝土浇筑、灌浆等分标界面为事故闸门井渐变段与上平洞分缝以后引水竖井(4 条)(220.72～217.36)×φ(6.4～5.3)开挖、喷锚支护、混凝土浇筑、灌浆等含上、下弯段引水下平洞(4 条)11×φ5.3开挖、喷锚支护、灌浆、混凝土浇筑等引水压力钢管(4 条)(81.799)×φ5.3～φ3.5开挖、喷锚支护、钢管制作、安装、混凝土回填、灌浆等引水系统充排水试验引水系统充排水试验C1 标、C3标、EMI 标及监测承包人配合参考地质资料，输水系统所通过部位山体雄厚，地形高差约 210m。输水系统沿线覆盖层薄，基岩风化浅，无不良物理地质现象。上平段长约 110～150m，开挖洞径 7.4m。上覆岩体厚 20～60m，围岩为微风化～新奇花岗岩，围岩类别为 II～III 类，该洞段上覆岩体厚度不大，出露的主要断层有 F18、f2、f3、f34、f35 等 5 条，断层倾角陡，与洞线总体交角较大，除 F18 断层宽度较大，带内岩石蚀变后稳定性差外，其余断层宽度小，对围岩的稳定性影响较小。竖井段长约 220.72～217.3m，开挖洞径为 7.4～6.3m，岩性为微风化～新奇花岗岩，在竖井段高程范围内有 6 条宽度一般小于 0.8m 的闪长玢岩脉，均为陡倾角，与围岩接触界面岩石局部蚀变。竖井段发育的断层破裂带有 f37、f134、f135、f141 等，在高程 88m以上缓倾角、中等倾角及陡倾角裂隙均有发育， 88m 高程以下，以 50～90°为主。由于发育的破裂带及节理均为陡倾角结构面，且部分结构面有蚀变现象，围岩类别为 II-III 类。下 平 段 隧 洞 中 心 高 程 EL-56.1m ， 开 挖 洞 径 为 7.4 ～ 4.9m ， ， 长 约88m，该段围岩为新奇花岗岩，属完整岩体。该洞段发育的主要结构面均为陡倾角，缓倾角裂隙不发育，洞室基本稳定，围岩类别为 II 类。引水系统主要工程量为：1#施工支洞土石明挖 3300m3，1#、2#施工支洞 石 方 洞...
