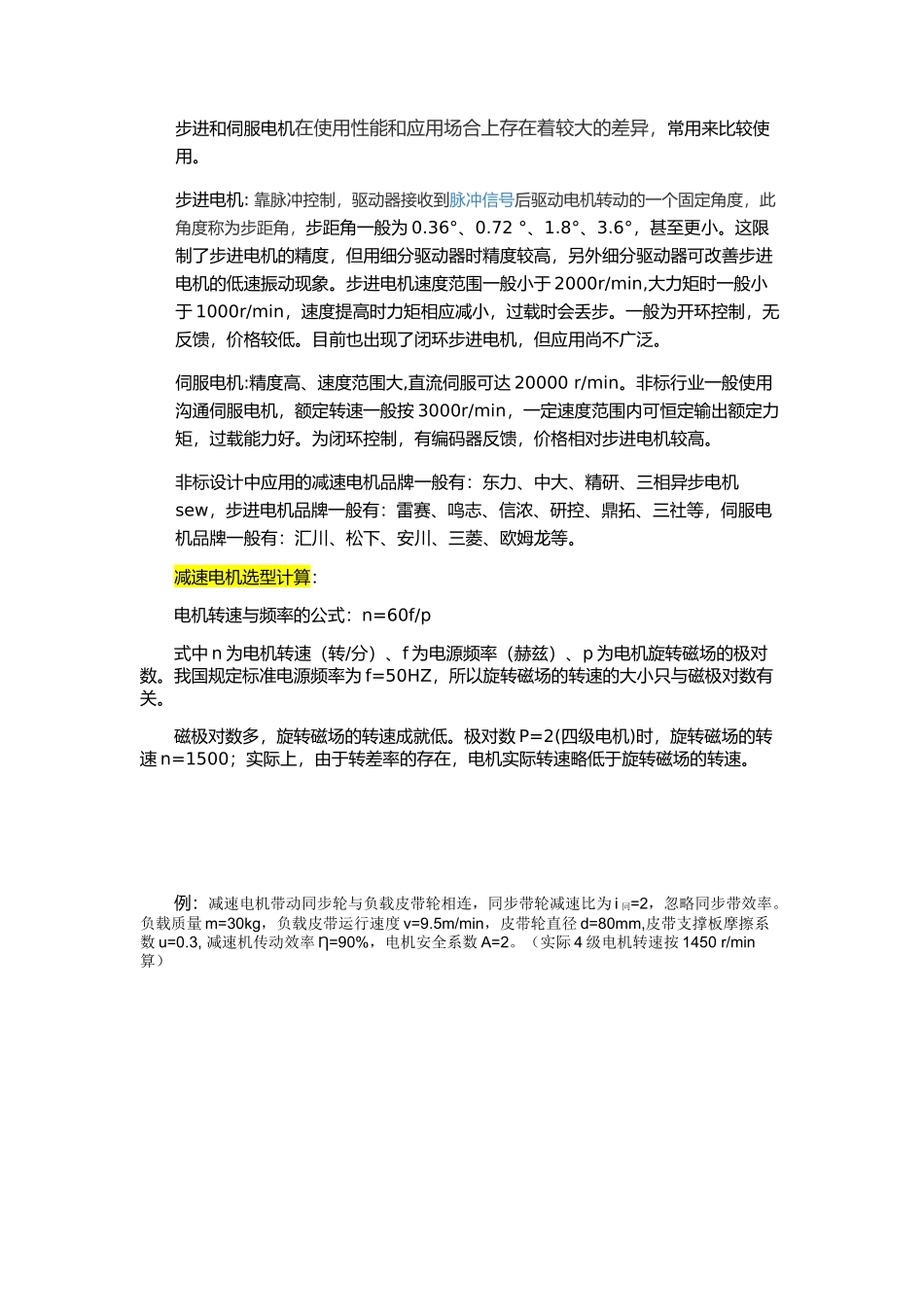

第二章：非标设计选择外购件

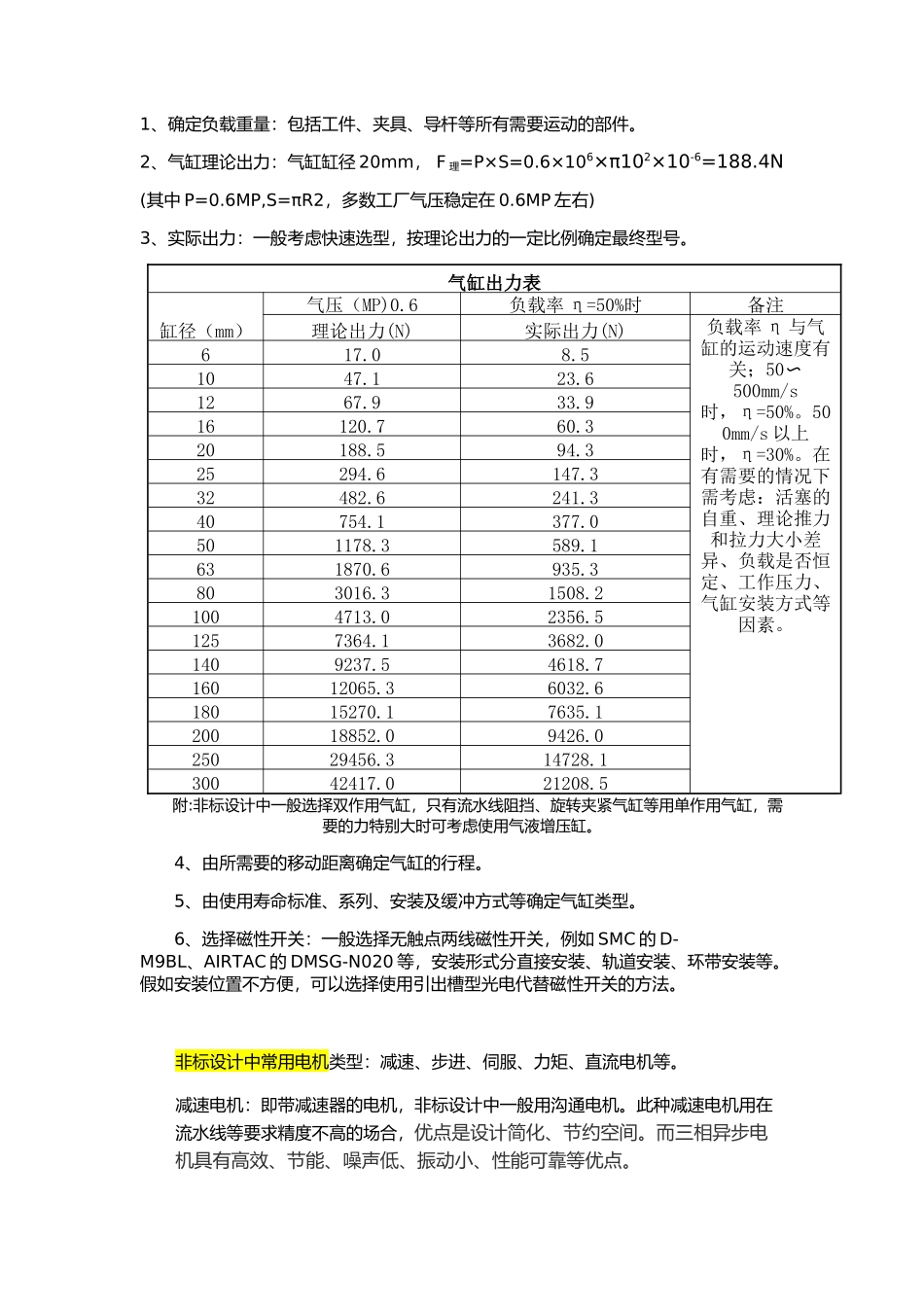

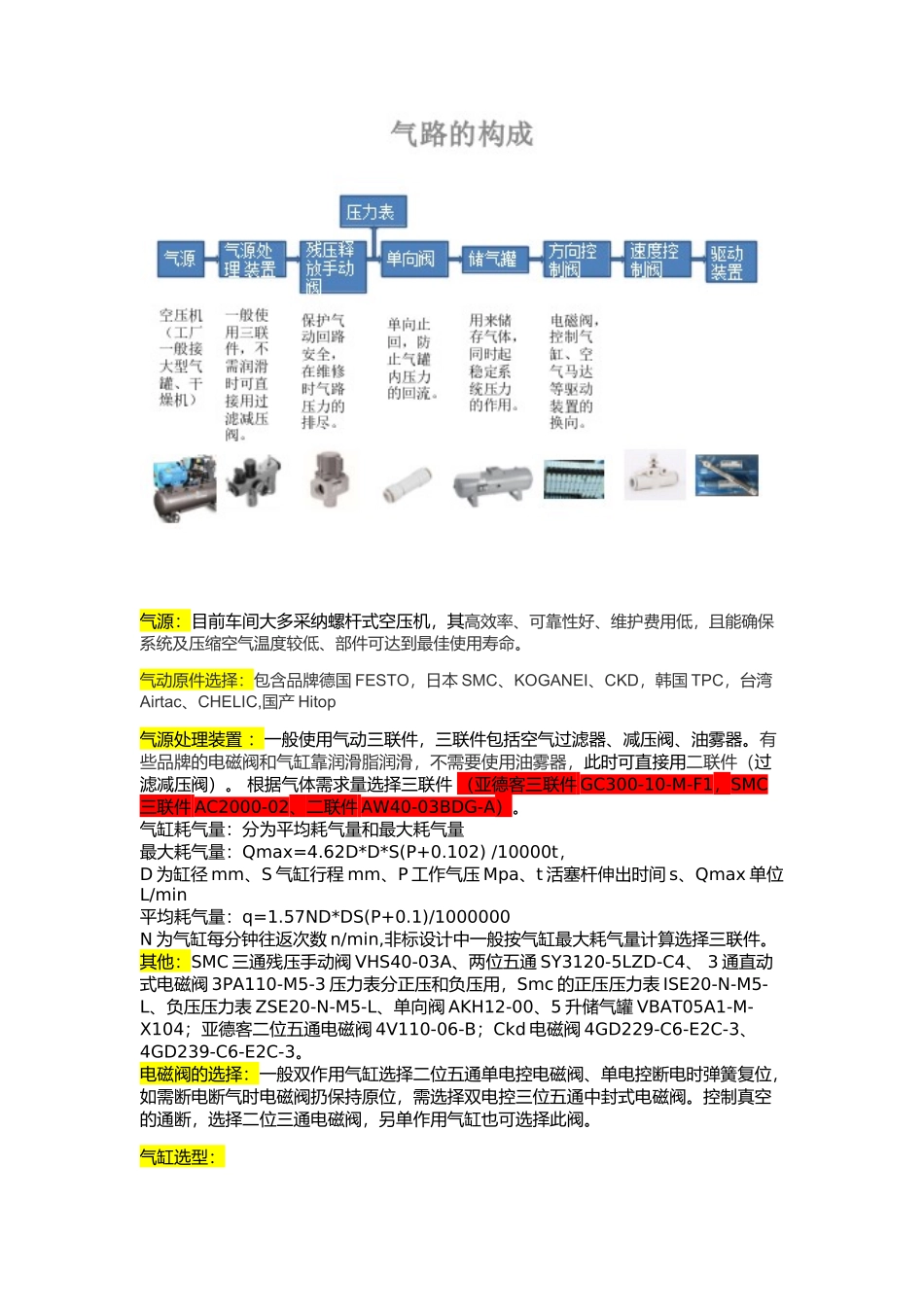

气源：目前车间大多采纳螺杆式空压机，其高效率、可靠性好、维护费用低，且能确保系统及压缩空气温度较低、部件可达到最佳使用寿命。气动原件选择：包含品牌德国 FESTO，日本 SMC、KOGANEI、CKD，韩国 TPC，台湾Airtac、CHELIC,国产 Hitop气源处理装置 ：一般使用气动三联件，三联件包括空气过滤器、减压阀、油雾器。有些品牌的电磁阀和气缸靠润滑脂润滑，不需要使用油雾器，此时可直接用二联件（过滤减压阀）。 根据气体需求量选择三联件 （亚德客三联件 GC300-10-M-F1，SMC三联件 AC2000-02、二联件 AW40-03BDG-A）。气缸耗气量：分为平均耗气量和最大耗气量最大耗气量：Qmax=4.62D*D*S(P+0.102) /10000t，D 为缸径 mm、S 气缸行程 mm、P 工作气压 Mpa、t 活塞杆伸出时间 s、Qmax 单位L/min平均耗气量：q=1.57ND*DS(P+0.1)/1000000N 为气缸每分钟往返次数 n/min,非标设计中一般按气缸最大耗气量计算选择三联件。其他：SMC 三通残压手动阀 VHS40-03A、两位五通 SY3120-5LZD-C4、 3 通直动式电磁阀 3PA110-M5-3 压力表分正压和负压用，Smc 的正压压力表 ISE20-N-M5-L、负压压力表 ZSE20-N-M5-L、单向阀 AKH12-00、5 升储气罐 VBAT05A1-Μ-X104；亚德客二位五通电磁阀 4V110-06-B；Ckd 电磁阀 4GD229-C6-E2C-3、 4GD239-C6-E2C-3。电磁阀的选择：一般双作用气缸选择二位五通单电控电磁阀、单电控断电时弹簧复位，如需断电断气时电磁阀扔保持原位，需选择双电控三位五通中封式电磁阀。控制真空的通断，选择二位三通电磁阀，另单作用气缸也可选择此阀。气缸选型：1、确定负载重量：包括工件、夹具、导杆等所有需要运动的部件。2、气缸理论出力：气缸缸径 20mm， F 理=P×S=0.6×106×π102×10-6=188.4N(其中 P=0.6MP,S=πR2，多数工厂气压稳定在 0.6MP 左右)3、实际出力：一般考虑快速选型，按理论出力的一定比例确定最终型号。气缸出力表缸径（mm）气压（MP)0.6负载率 η=50%时备注理论出力(N)实际出力(N)负载率 η 与气缸的运动速度有关；50〜500mm/s时，η=50%。500mm/s 以上时，η=30%。在有需要的情况下需考虑：活塞的自重、理论推力和拉力大小差异、负载是否恒定、工作压力、气缸安装方式等因素。617.0 8.5 1047.1 23.6 1267.9 33.9 16120.7 60.3 20188.5 94.3 25294.6 147.3 32482.6 241.3 40754.1 377.0 501178.3 589.1 631870.6 935.3 803016.3 1508.2 1004713.0 ...
