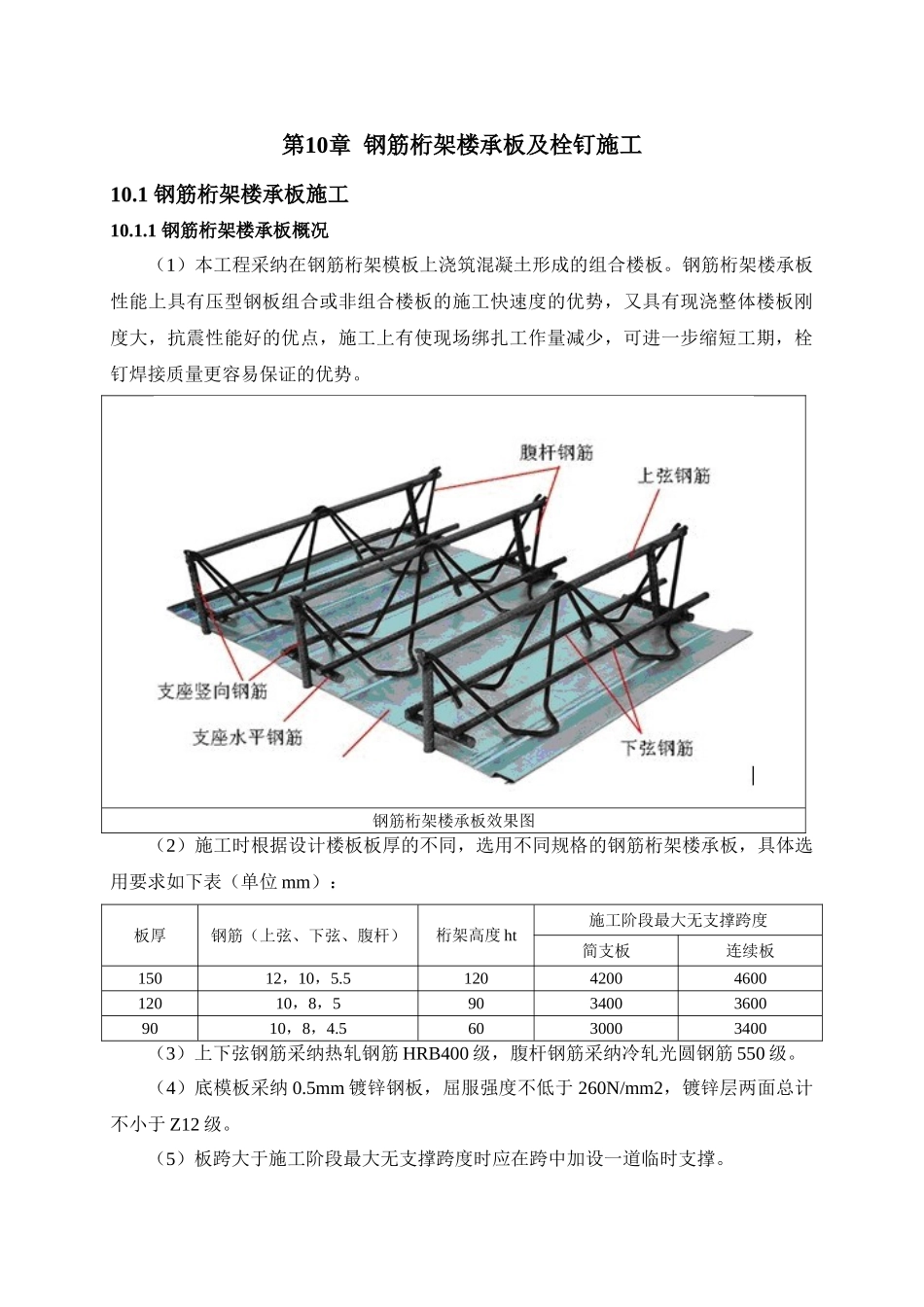

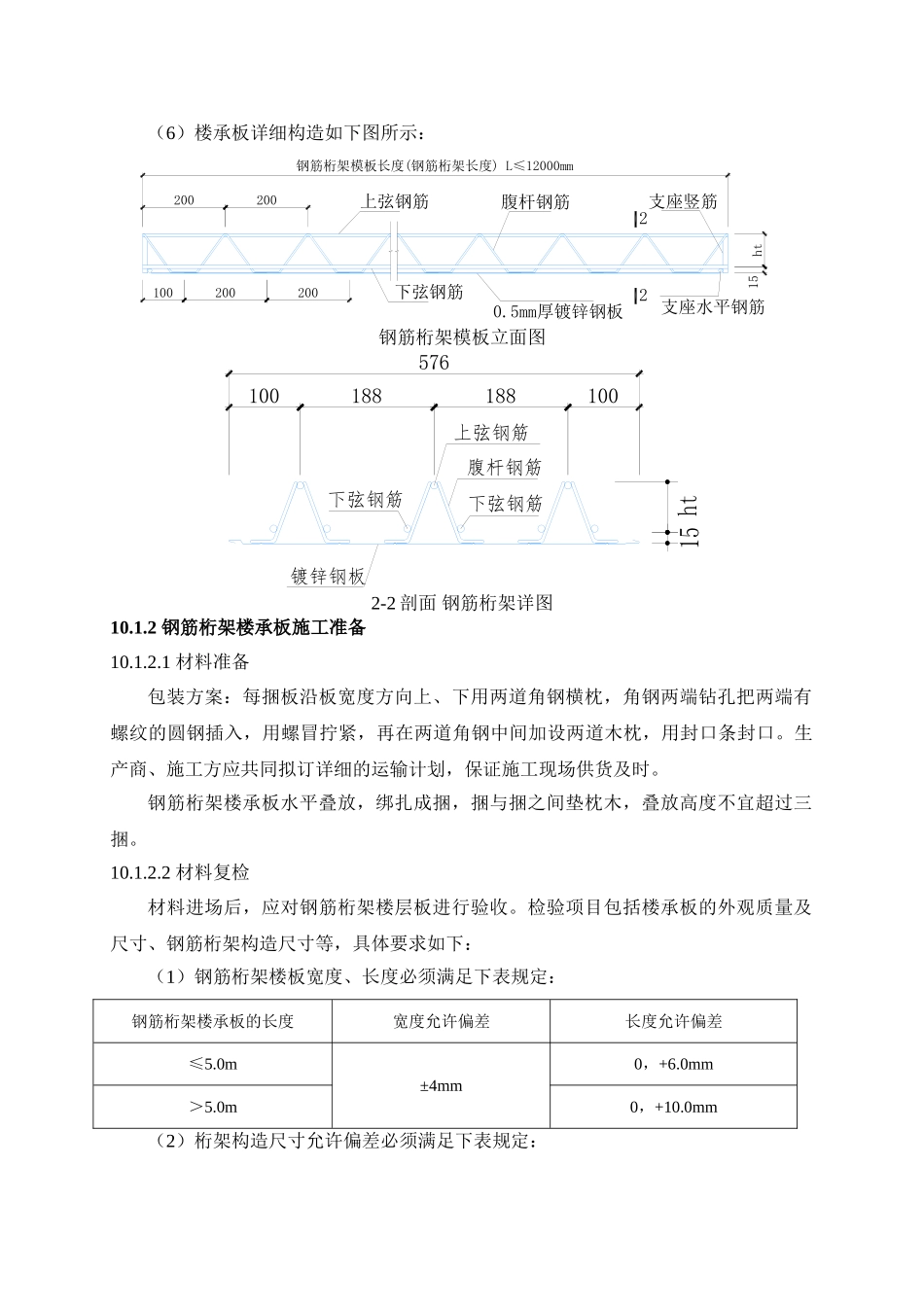

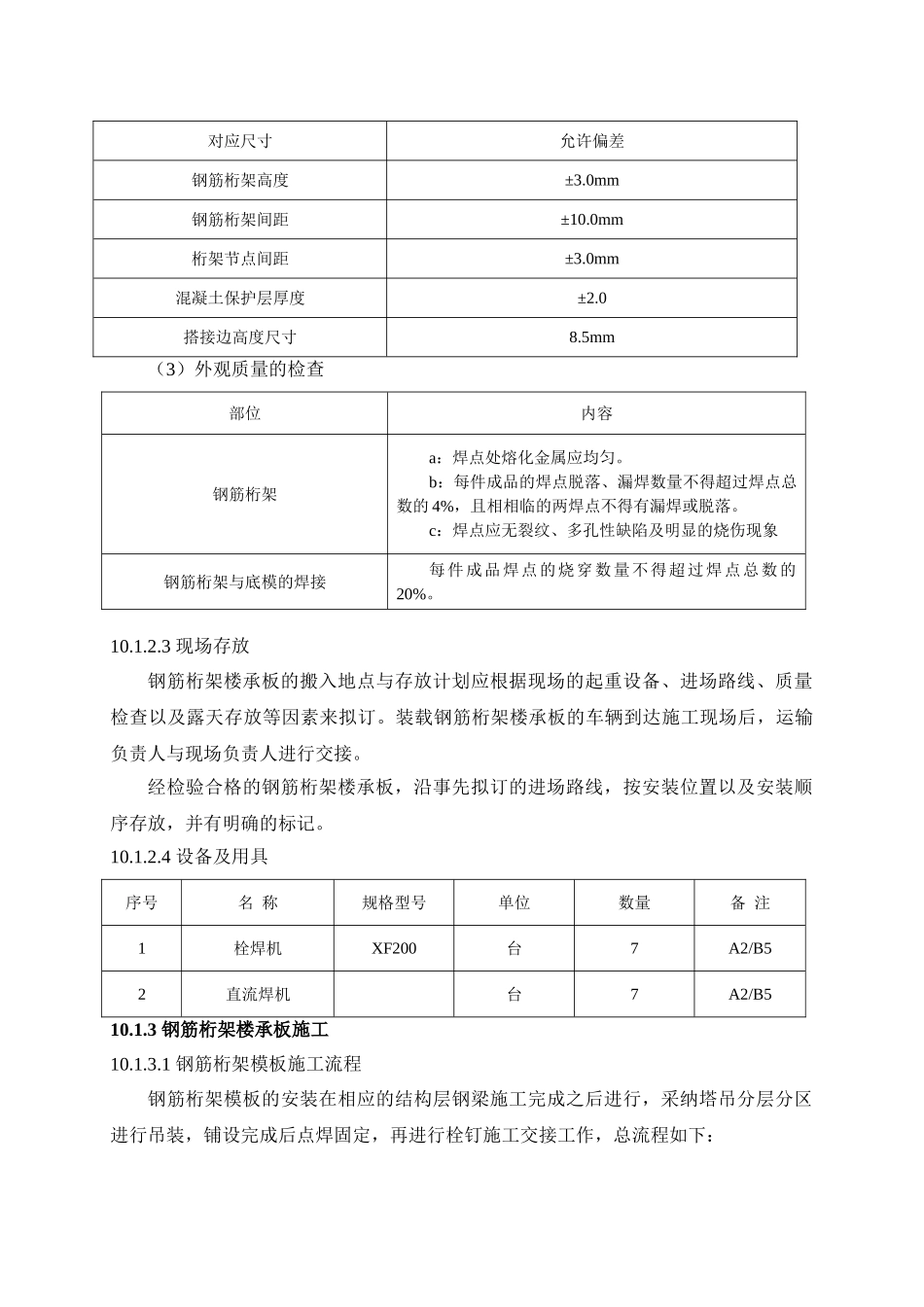

第10章 钢筋桁架楼承板及栓钉施工10.1 钢筋桁架楼承板施工10.1.1 钢筋桁架楼承板概况（1）本工程采纳在钢筋桁架模板上浇筑混凝土形成的组合楼板。钢筋桁架楼承板性能上具有压型钢板组合或非组合楼板的施工快速度的优势，又具有现浇整体楼板刚度大，抗震性能好的优点，施工上有使现场绑扎工作量减少，可进一步缩短工期，栓钉焊接质量更容易保证的优势。钢筋桁架楼承板效果图（2）施工时根据设计楼板板厚的不同，选用不同规格的钢筋桁架楼承板，具体选用要求如下表（单位 mm）：板厚钢筋（上弦、下弦、腹杆）桁架高度 ht施工阶段最大无支撑跨度简支板连续板15012，10，5.51204200460012010，8，590340036009010，8，4.56030003400（3）上下弦钢筋采纳热轧钢筋 HRB400 级，腹杆钢筋采纳冷轧光圆钢筋 550 级。（4）底模板采纳 0.5mm 镀锌钢板，屈服强度不低于 260N/mm2，镀锌层两面总计不小于 Z12 级。（5）板跨大于施工阶段最大无支撑跨度时应在跨中加设一道临时支撑。（6）楼承板详细构造如下图所示：钢筋桁架模板长度(钢筋桁架长度) L≤12000mm15ht200200100200200上弦钢筋 腹杆钢筋 支座竖筋 下弦钢筋 0.5mm厚镀锌钢板支座水平钢筋 22钢筋桁架模板立面图576188188100100上弦钢筋下弦钢筋下弦钢筋腹杆钢筋镀锌钢板2-2 剖面 钢筋桁架详图10.1.2 钢筋桁架楼承板施工准备10.1.2.1 材料准备包装方案：每捆板沿板宽度方向上、下用两道角钢横枕，角钢两端钻孔把两端有螺纹的圆钢插入，用螺冒拧紧，再在两道角钢中间加设两道木枕，用封口条封口。生产商、施工方应共同拟订详细的运输计划，保证施工现场供货及时。钢筋桁架楼承板水平叠放，绑扎成捆，捆与捆之间垫枕木，叠放高度不宜超过三捆。10.1.2.2 材料复检材料进场后，应对钢筋桁架楼层板进行验收。检验项目包括楼承板的外观质量及尺寸、钢筋桁架构造尺寸等，具体要求如下：（1）钢筋桁架楼板宽度、长度必须满足下表规定：钢筋桁架楼承板的长度宽度允许偏差长度允许偏差≤5.0m±4mm0，+6.0mm＞5.0m0，+10.0mm（2）桁架构造尺寸允许偏差必须满足下表规定：对应尺寸允许偏差钢筋桁架高度±3.0mm钢筋桁架间距±10.0mm桁架节点间距±3.0mm混凝土保护层厚度±2.0搭接边高度尺寸8.5mm（3）外观质量的检查部位内容钢筋桁架a：焊点处熔化金属应均匀。b：每件成品的焊点脱落、漏焊数量不得超过焊点总数的 4%，且相相临的两焊点不得有漏焊或脱落。c：焊点应无裂纹、多孔性缺陷及明显的...
