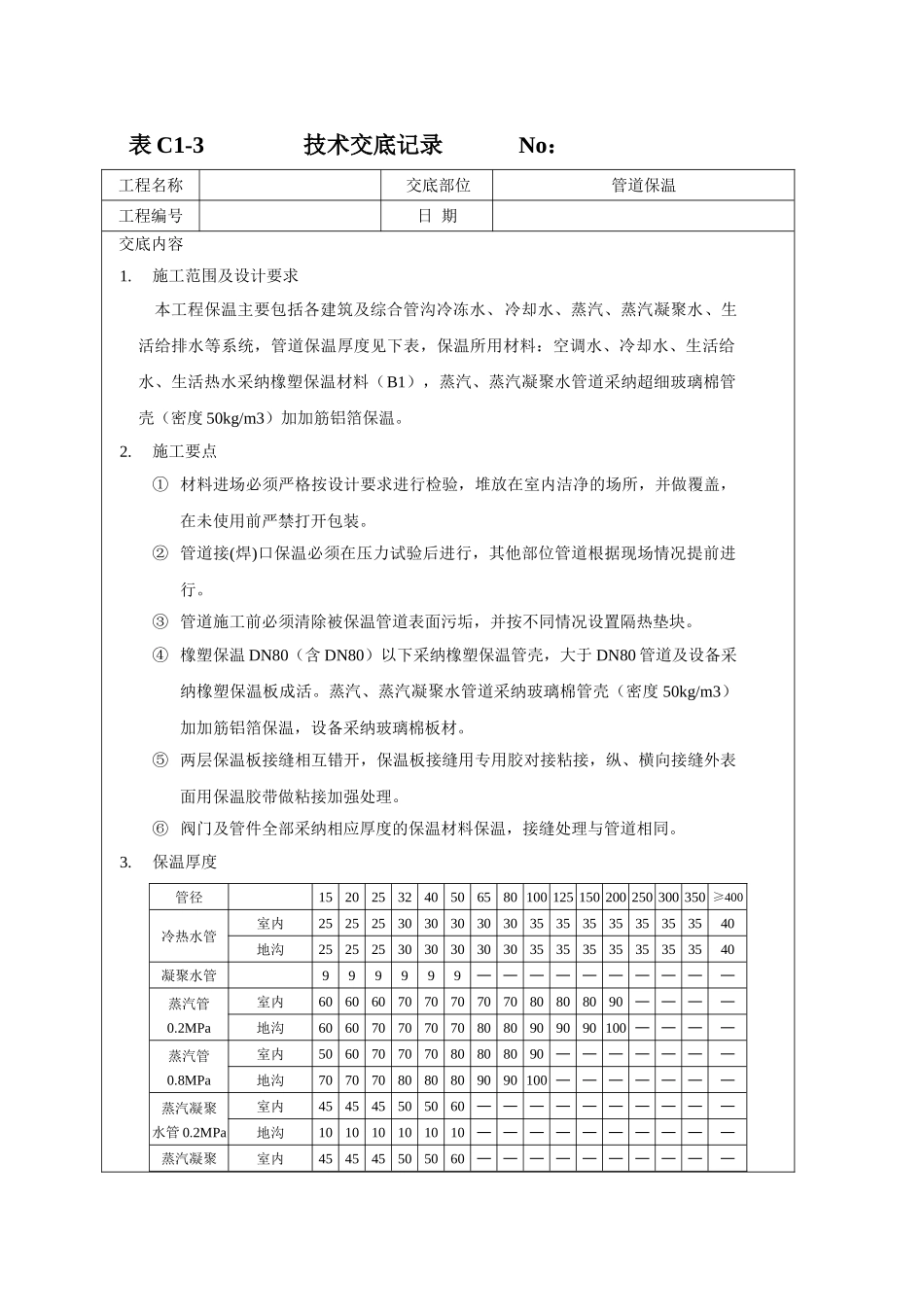

表 C1-3 技术交底记录 No：工程名称交底部位管道保温工程编号日 期交底内容1.施工范围及设计要求本工程保温主要包括各建筑及综合管沟冷冻水、冷却水、蒸汽、蒸汽凝聚水、生活给排水等系统，管道保温厚度见下表，保温所用材料：空调水、冷却水、生活给水、生活热水采纳橡塑保温材料（B1），蒸汽、蒸汽凝聚水管道采纳超细玻璃棉管壳（密度 50kg/m3）加加筋铝箔保温。2.施工要点① 材料进场必须严格按设计要求进行检验，堆放在室内洁净的场所，并做覆盖，在未使用前严禁打开包装。② 管道接(焊)口保温必须在压力试验后进行，其他部位管道根据现场情况提前进行。③ 管道施工前必须清除被保温管道表面污垢，并按不同情况设置隔热垫块。④ 橡塑保温 DN80（含 DN80）以下采纳橡塑保温管壳，大于 DN80 管道及设备采纳橡塑保温板成活。蒸汽、蒸汽凝聚水管道采纳玻璃棉管壳（密度 50kg/m3）加加筋铝箔保温，设备采纳玻璃棉板材。⑤ 两层保温板接缝相互错开，保温板接缝用专用胶对接粘接，纵、横向接缝外表面用保温胶带做粘接加强处理。⑥ 阀门及管件全部采纳相应厚度的保温材料保温，接缝处理与管道相同。3.保温厚度管径 1520253240506580 100 125 150 200 250 300 350 ≥400冷热水管室内25252530303030303535353535353540地沟25252530303030303535353535353540凝聚水管 999999──────────蒸汽管0.2MPa 室内606060707070707080808090────地沟6060707070708080909090 100 ────蒸汽管0.8MPa室内506070707080808090───────地沟7070708080809090 100 ───────蒸汽凝聚水管 0.2MPa 室内454545505060──────────地沟101010101010──────────蒸汽凝聚室内454545505060──────────水管 0.8MPa地沟404045454550──────────接交人： 技术负责人： 交底人：
