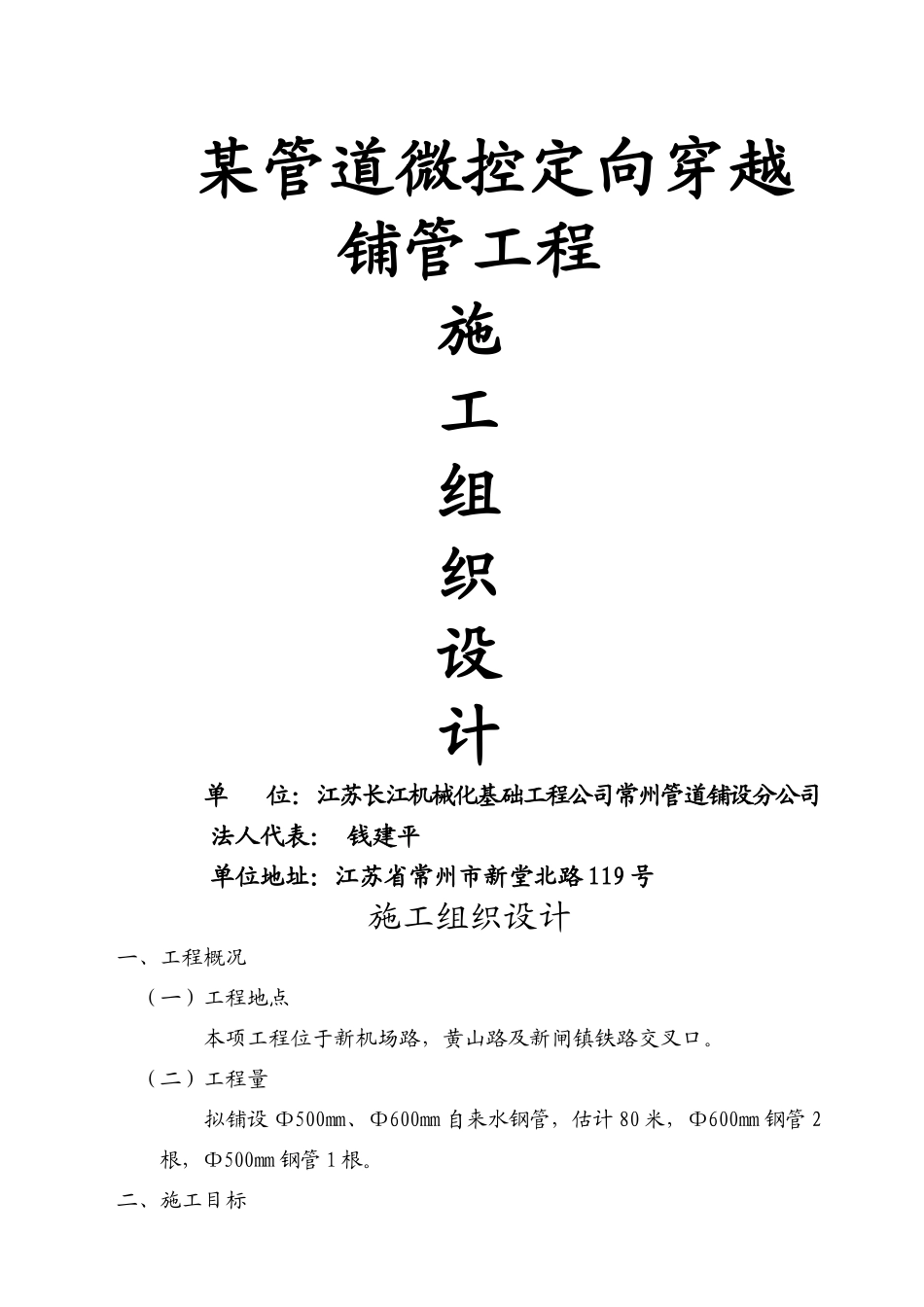

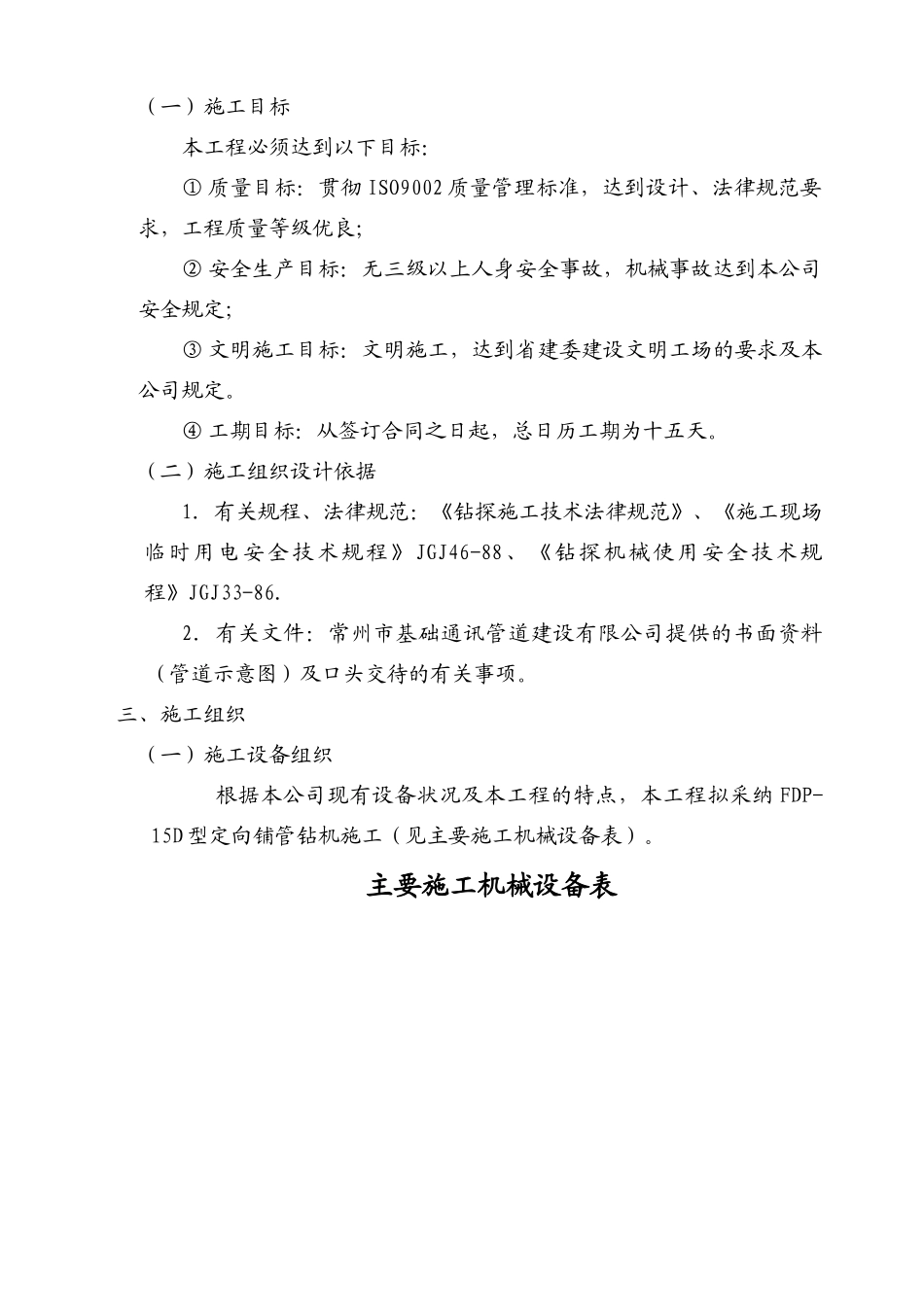

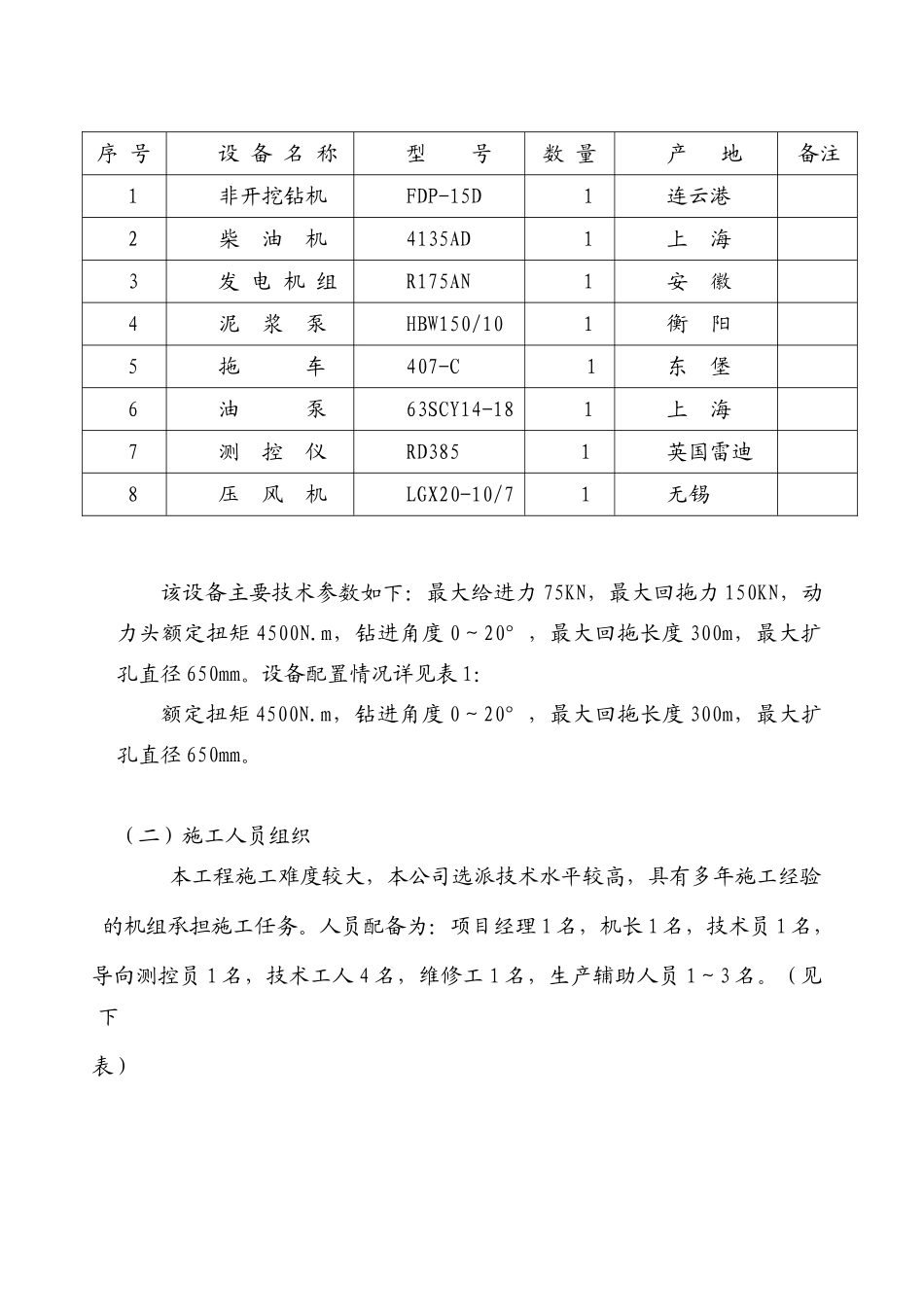

某管道微控定向穿越铺管工程施工组织设计 单 位：江苏长江机械化基础工程公司常州管道铺设分公司 法人代表： 钱建平 单位地址：江苏省常州市新堂北路 119 号施工组织设计一、工程概况（一）工程地点本项工程位于新机场路，黄山路及新闸镇铁路交叉口。（二）工程量拟铺设 Φ500mm、Φ600mm 自来水钢管，估计 80 米，Φ600mm 钢管 2根，Φ500mm 钢管 1 根。二、施工目标（一）施工目标本工程必须达到以下目标：① 质量目标：贯彻 ISO9002 质量管理标准，达到设计、法律规范要求，工程质量等级优良；② 安全生产目标：无三级以上人身安全事故，机械事故达到本公司安全规定；③ 文明施工目标：文明施工，达到省建委建设文明工场的要求及本公司规定。④ 工期目标：从签订合同之日起，总日历工期为十五天。（二）施工组织设计依据1．有关规程、法律规范：《钻探施工技术法律规范》、《施工现场临时用电安全 技术规程》JGJ46-88、《钻探机械使用安全技术规程》JGJ33-86.2．有关文件：常州市基础通讯管道建设有限公司提供的书面资料（管道示意图）及口头交待的有关事项。三、施工组织（一）施工设备组织根据本公司现有设备状况及本工程的特点，本工程拟采纳 FDP-15D 型定向铺管钻机施工（见主要施工机械设备表）。主要施工机械设备表该设备主要技术参数如下：最大给进力 75KN，最大回拖力 150KN，动力头额定扭矩 4500N.m，钻进角度 0～20°，最大回拖长度 300m，最大扩孔直径 650mm。设备配置情况详见表 1：额定扭矩 4500N.m，钻进角度 0～20°，最大回拖长度 300m，最大扩孔直径 650mm。（二）施工人员组织 本工程施工难度较大，本公司选派技术水平较高，具有多年施工经验的机组承担施工任务。人员配备为：项目经理 1 名，机长 1 名，技术员 1 名，导向测控员 1 名，技术工人 4 名，维修工 1 名，生产辅助人员 1～3 名。（见下表）序 号设 备 名 称型 号数 量产 地备注1非开挖钻机FDP-15D1连云港2柴 油 机4135AD1上 海3发 电 机 组R175AN1安 徽4泥 浆 泵HBW150/101衡 阳5拖 车407-C1东 堡6油 泵63SCY14-181上 海7测 控 仪RD3851英国雷迪8压 风 机LGX20-10/71无锡主 要 施 工 人 员 表（三）施工方法机构项目工程师姓名职务职称主要资历、经验及承担过的项目总部项目主管钱建平总经理高级工程师清潭路-广化路通信管铺设工程技术负责人沙亚南总 工高级工程师上海石化至...
