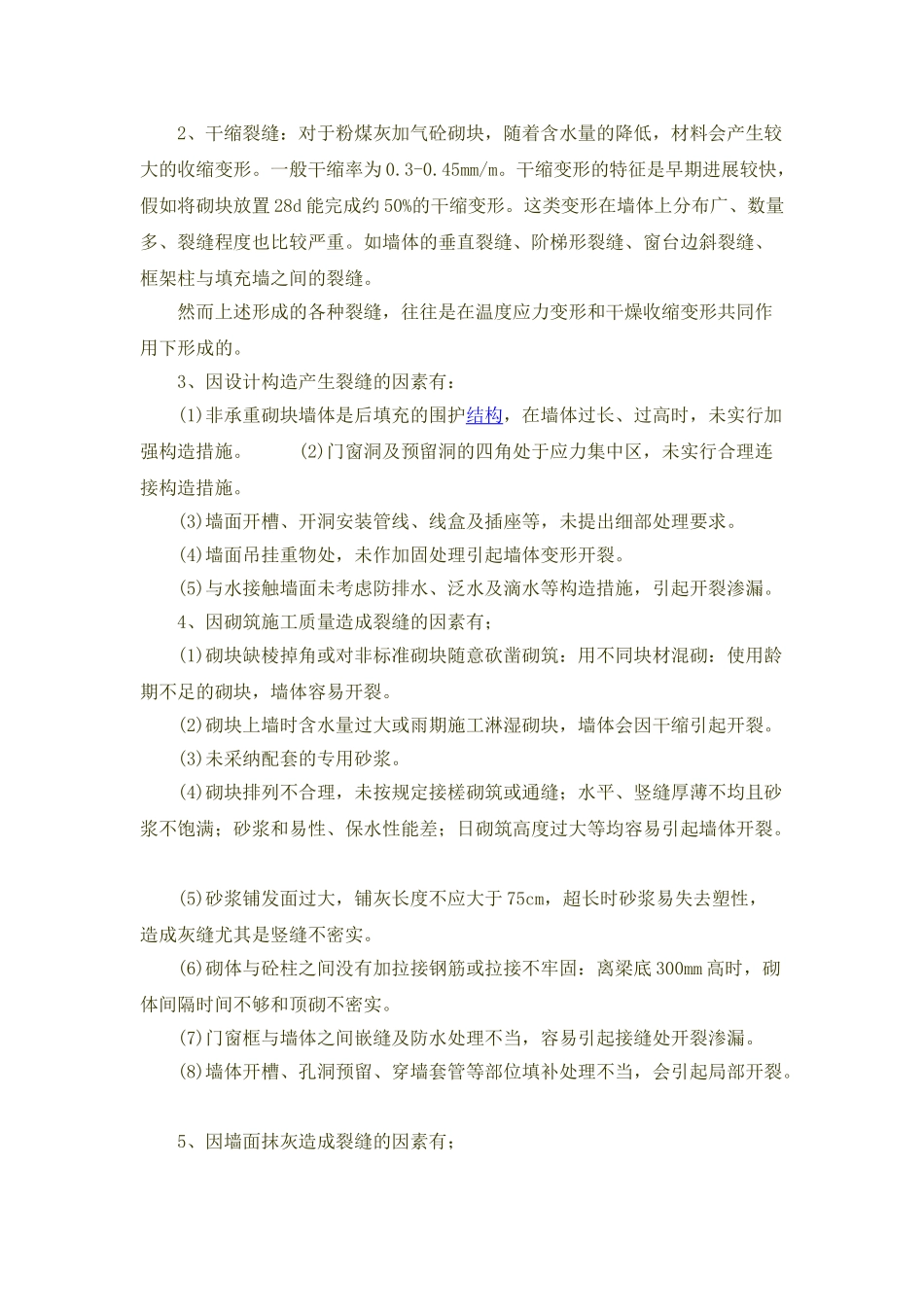

[武汉]粉煤灰加气混凝土砌块墙体工程技术 简介：粉煤灰加气混凝土砌块是一种轻质墙体材料，具有良好的隔热性能，施工较为简便，价格低廉。是我国夏热冬冷地区唯一能以单一材料方式满足建筑节能要求的墙体材料。武汉地区普遍用于框架结构非承重墙体建筑。 关键字：砌块墙体,裂缝原因,防裂技术,工程实例 但是武汉地区目前在加气砼砌块墙体施工中，由于砌块强度等级低、吸水率高、收缩变形大，还是沿用传统的墙体砌筑与墙面抹灰工艺。常常出现墙体裂缝，由裂缝引起渗漏，墙面抹灰空股、开裂等质量问题。这种带有普遍性的质量通病，一直困扰着业主、开发商。因为墙体裂缝给使用者在感观上和心理上造成不良影响。随着我国经济进展以及房改、住房商品化的进展，人们对办公和居住条件要求越来越高，因此对建筑质量的要求也随之提高，这样对建筑墙体的裂缝控制要求显得更为严格。由于对墙防裂的各种技术措施不完善，涉及墙体裂缝乃至渗漏的纠纷、投诉以至官司也越来越多。房屋建筑的裂缝问题也成为用户评判建筑质量安全的一个非常直观、敏感和首要的质量标准。因此提高墙体工程质量，特别是制定系列的防治技术措施，已成为国家行政主管部门及业主、开发商共同关注的课题。要解决墙体质量问题，首要要分析造成问题的各方面原因。 一、墙体形成裂缝的原因 涉及形成墙体裂缝的因素很多，既有地基沉降、温度变化、干缩变形方面的原因，也有设计构造、材料及施工质量、工程管理方面的原因。根据成因最常见的裂缝可分为四类。一是温度裂缝；二是干燥收缩裂缝，简称干缩裂缝。以及由温度和干缩共同产生的裂缝；三是设计构造造成的裂缝；四是施工质量造成的裂缝。 1、温度裂缝：由于日照及昼夜温差、室内外温差、季节温差所产生的温度变化，会引起材料的热胀、冷缩。当约束条件下温度变形引起的温度应力足够大时，墙体就会产生温度裂缝、如框架梁下沿砌块顶部的水平裂缝，门窗洞边的角裂缝等。 2、干缩裂缝：对于粉煤灰加气砼砌块，随着含水量的降低，材料会产生较大的收缩变形。一般干缩率为 0.3-0.45mm/m。干缩变形的特征是早期进展较快，假如将砌块放置 28d 能完成约 50%的干缩变形。这类变形在墙体上分布广、数量多、裂缝程度也比较严重。如墙体的垂直裂缝、阶梯形裂缝、窗台边斜裂缝、框架柱与填充墙之间的裂缝。 然而上述形成的各种裂缝，往往是在温度应力变形和干燥收缩变形共同作用下形成的。 3、因设计构造产生裂缝的因素有： (1)非承重...
