级人防墙标准计算书

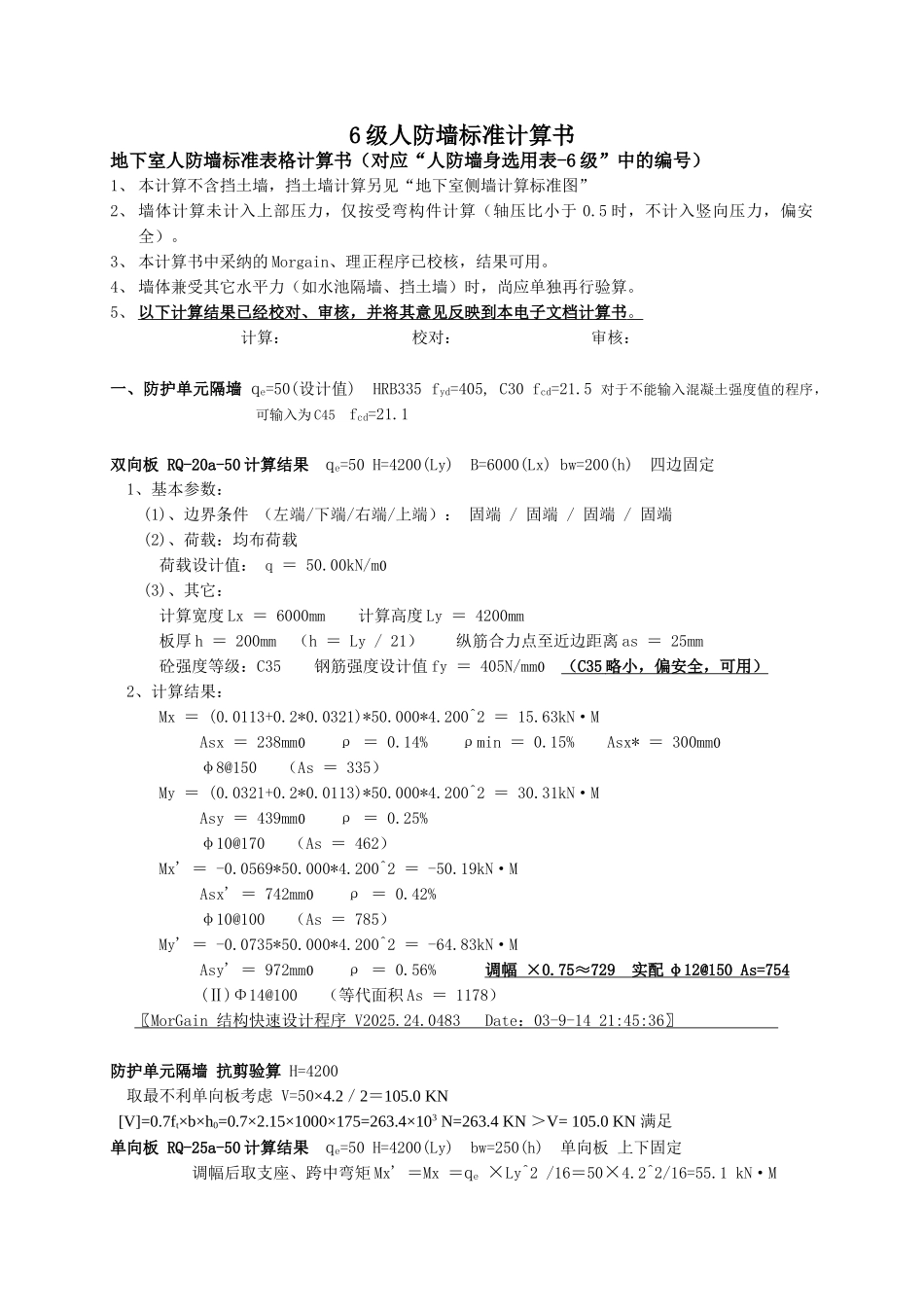

6 级人防墙标准计算书地下室人防墙标准表格计算书（对应“人防墙身选用表-6 级”中的编号）1、 本计算不含挡土墙，挡土墙计算另见“地下室侧墙计算标准图”2、 墙体计算未计入上部压力，仅按受弯构件计算（轴压比小于 0.5 时，不计入竖向压力，偏安全）。3、 本计算书中采纳的 Morgain、理正程序已校核，结果可用。4、 墙体兼受其它水平力（如水池隔墙、挡土墙）时，尚应单独再行验算。5、 以下计算结果已经校对、审核，并将其意见反映到本电子文档计算书 。 计算： 校对： 审核：一、防护单元隔墙 qe=50(设计值) HRB335 fyd=405, C30 fcd=21.5 对于不能输入混凝土强度值的程序，可输入为 C45 fcd=21.1双向板 RQ-20a-50 计算结果 qe=50 H=4200(Ly) B=6000(Lx) bw=200(h) 四边固定 1、基本参数： (1)、边界条件 （左端/下端/右端/上端）： 固端 / 固端 / 固端 / 固端 (2)、荷载：均布荷载 荷载设计值： q ＝ 50.00kN/m (3)、其它： 计算宽度 Lx ＝ 6000mm 计算高度 Ly ＝ 4200mm 板厚 h ＝ 200mm （h ＝ Ly / 21） 纵筋合力点至近边距离 as ＝ 25mm 砼强度等级：C35 钢筋强度设计值 fy ＝ 405N/mm （ C35 略小，偏安全，可用） 2、计算结果： Mx ＝ (0.0113+0.2*0.0321)*50.000*4.200^2 ＝ 15.63kN·M Asx ＝ 238mm ρ ＝ 0.14% ρmin ＝ 0.15% Asx* ＝ 300mm φ8@150 （As ＝ 335） My ＝ (0.0321+0.2*0.0113)*50.000*4.200^2 ＝ 30.31kN·M Asy ＝ 439mm ρ ＝ 0.25% φ10@170 （As ＝ 462） Mx' ＝ -0.0569*50.000*4.200^2 ＝ -50.19kN·M Asx' ＝ 742mm ρ ＝ 0.42% φ10@100 （As ＝ 785） My' ＝ -0.0735*50.000*4.200^2 ＝ -64.83kN·M Asy' ＝ 972mm ρ ＝ 0.56% 调幅 × 0.75 ≈ 729 实配 φ12@150 A s=754 (Ⅱ)Φ14@100 （等代面积 As ＝ 1178） 〖 MorGain 结构快速设计程序 V2025.24.0483 Date ： 03-9-14 21:45:36 〗 防护单元隔墙 抗剪验算 H=4200 取最不利单向板考虑 V=50×4.2／2＝105.0 KN [V]=0.7ft×b×h0=0.7×2.15×1000×175=263.4×103 N=263.4 KN ＞V= 105.0 KN 满足单向板 RQ-25a-50 计算结果 qe=50 H=4200(Ly) bw=250(h) 单向板 上下固定调幅后取支座、跨中弯矩 Mx' ＝Mx ＝qe ×Ly^2 /16＝50×4.2^2/16=55....
