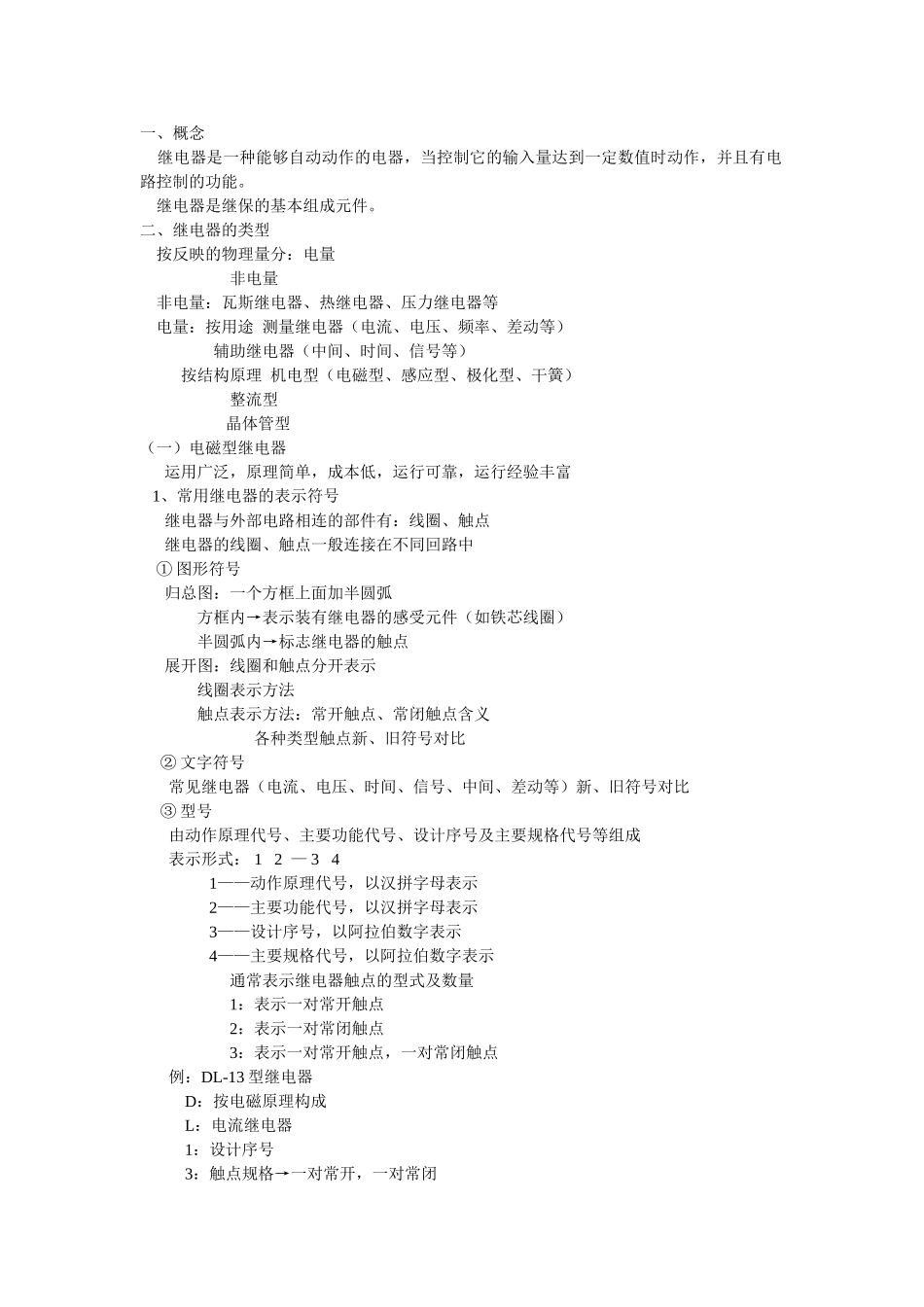

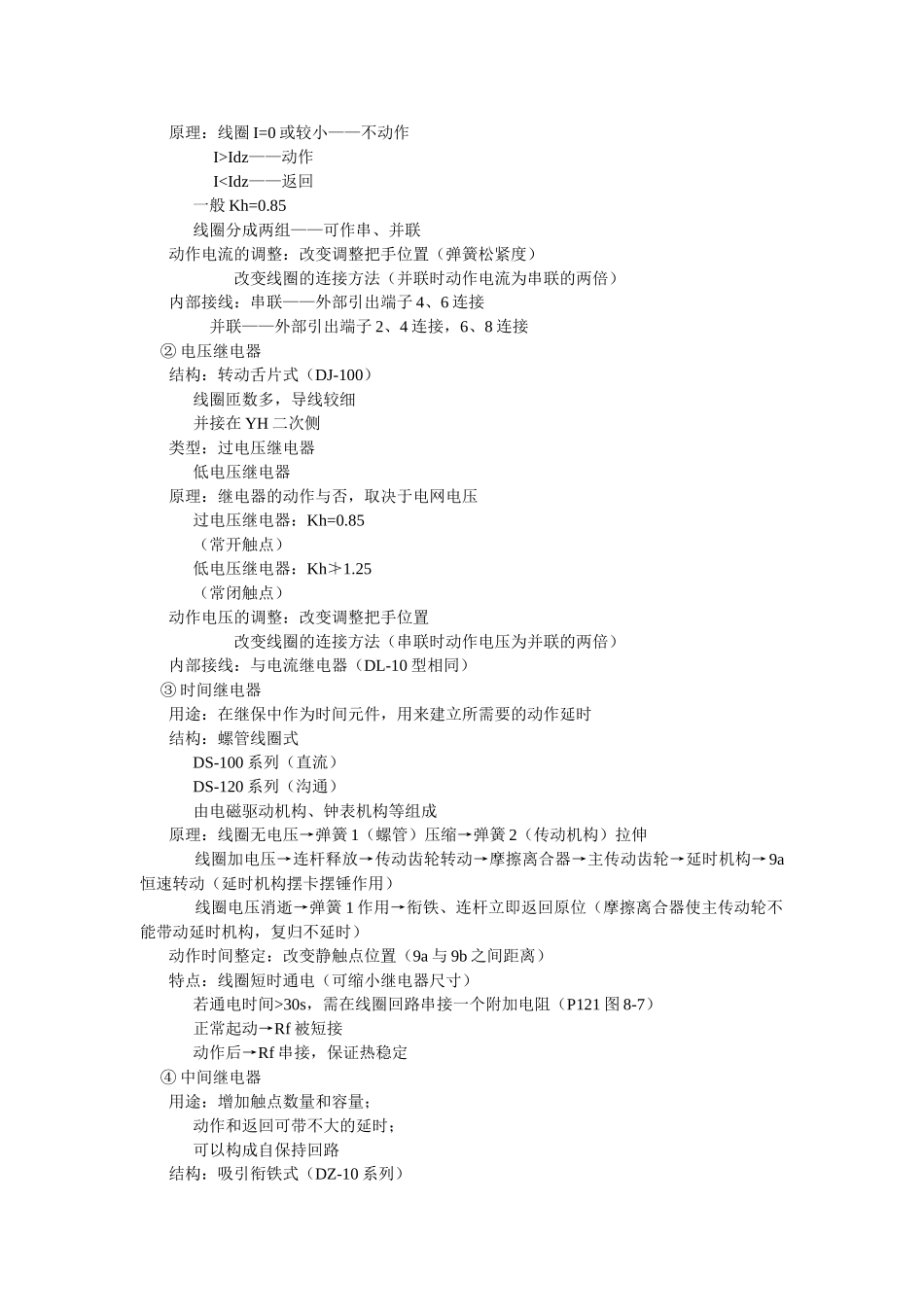

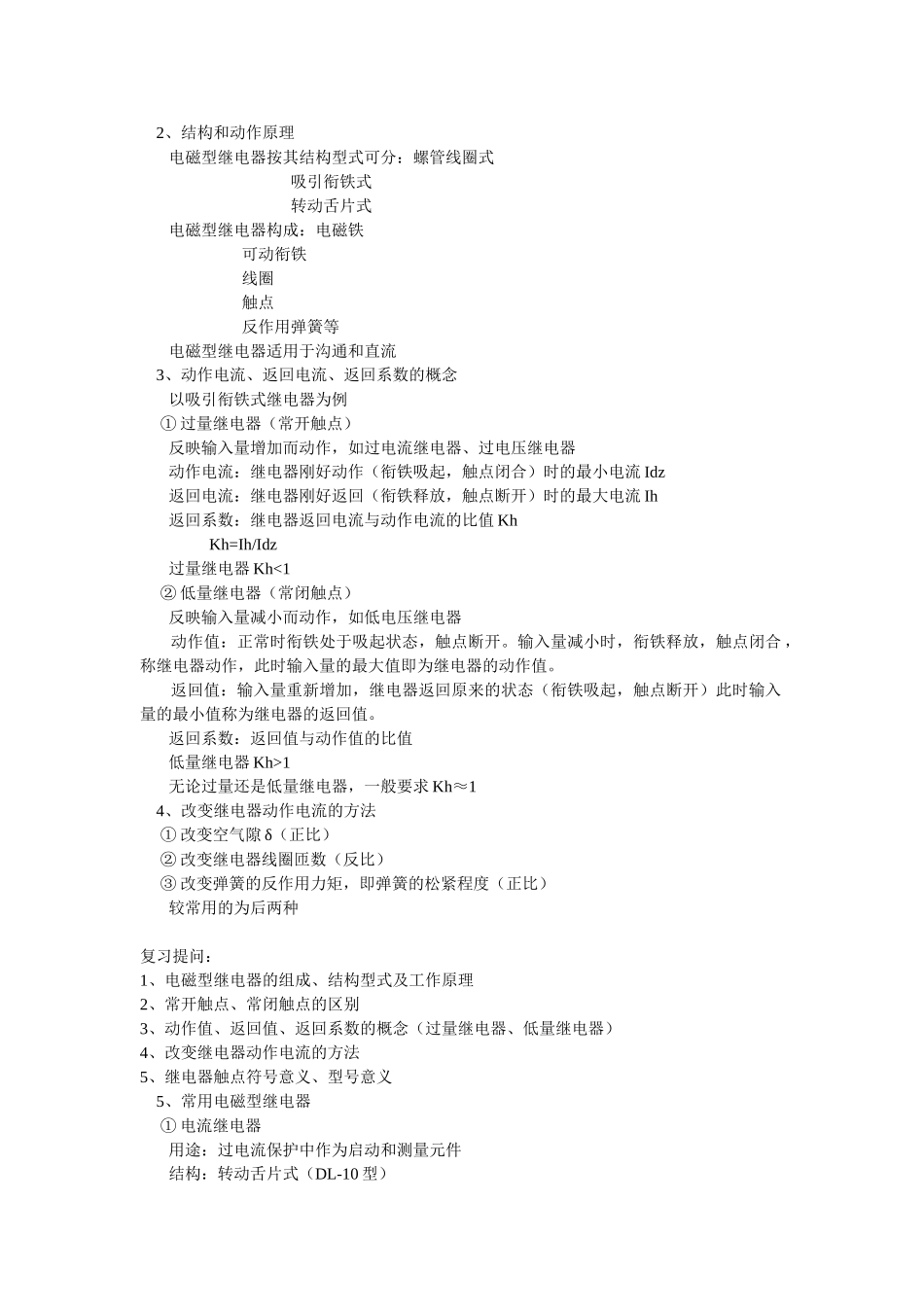

一、概念 继电器是一种能够自动动作的电器，当控制它的输入量达到一定数值时动作，并且有电路控制的功能。 继电器是继保的基本组成元件。二、继电器的类型 按反映的物理量分：电量 非电量 非电量：瓦斯继电器、热继电器、压力继电器等 电量：按用途 测量继电器（电流、电压、频率、差动等） 辅助继电器（中间、时间、信号等） 按结构原理 机电型（电磁型、感应型、极化型、干簧） 整流型 晶体管型（一）电磁型继电器 运用广泛，原理简单，成本低，运行可靠，运行经验丰富 1、常用继电器的表示符号 继电器与外部电路相连的部件有：线圈、触点 继电器的线圈、触点一般连接在不同回路中 ① 图形符号 归总图：一个方框上面加半圆弧 方框内→表示装有继电器的感受元件（如铁芯线圈） 半圆弧内→标志继电器的触点 展开图：线圈和触点分开表示 线圈表示方法 触点表示方法：常开触点、常闭触点含义 各种类型触点新、旧符号对比 ② 文字符号 常见继电器（电流、电压、时间、信号、中间、差动等）新、旧符号对比 ③ 型号 由动作原理代号、主要功能代号、设计序号及主要规格代号等组成 表示形式： 1 2 — 3 4 1——动作原理代号，以汉拼字母表示 2——主要功能代号，以汉拼字母表示 3——设计序号，以阿拉伯数字表示 4——主要规格代号，以阿拉伯数字表示 通常表示继电器触点的型式及数量 1：表示一对常开触点 2：表示一对常闭触点 3：表示一对常开触点，一对常闭触点 例：DL-13 型继电器 D：按电磁原理构成 L：电流继电器 1：设计序号 3：触点规格→一对常开，一对常闭 2、结构和动作原理 电磁型继电器按其结构型式可分：螺管线圈式 吸引衔铁式 转动舌片式 电磁型继电器构成：电磁铁 可动衔铁 线圈 触点 反作用弹簧等 电磁型继电器适用于沟通和直流 3、动作电流、返回电流、返回系数的概念 以吸引衔铁式继电器为例 ① 过量继电器（常开触点） 反映输入量增加而动作，如过电流继电器、过电压继电器 动作电流：继电器刚好动作（衔铁吸起，触点闭合）时的最小电流 Idz 返回电流：继电器刚好返回（衔铁释放，触点断开）时的最大电流 Ih 返回系数：继电器返回电流与动作电流的比值 Kh Kh=Ih/Idz 过量继电器 Kh<1 ② 低量继电器（常闭触点） 反映输入量减小而动作，如低电压继电器 动作值：正常时衔铁处于吸起状态，触点断开。输入量减小时，衔铁释放，触点闭合 ，称继电器动作，...
