综合楼二屋面大梁支撑架计算书

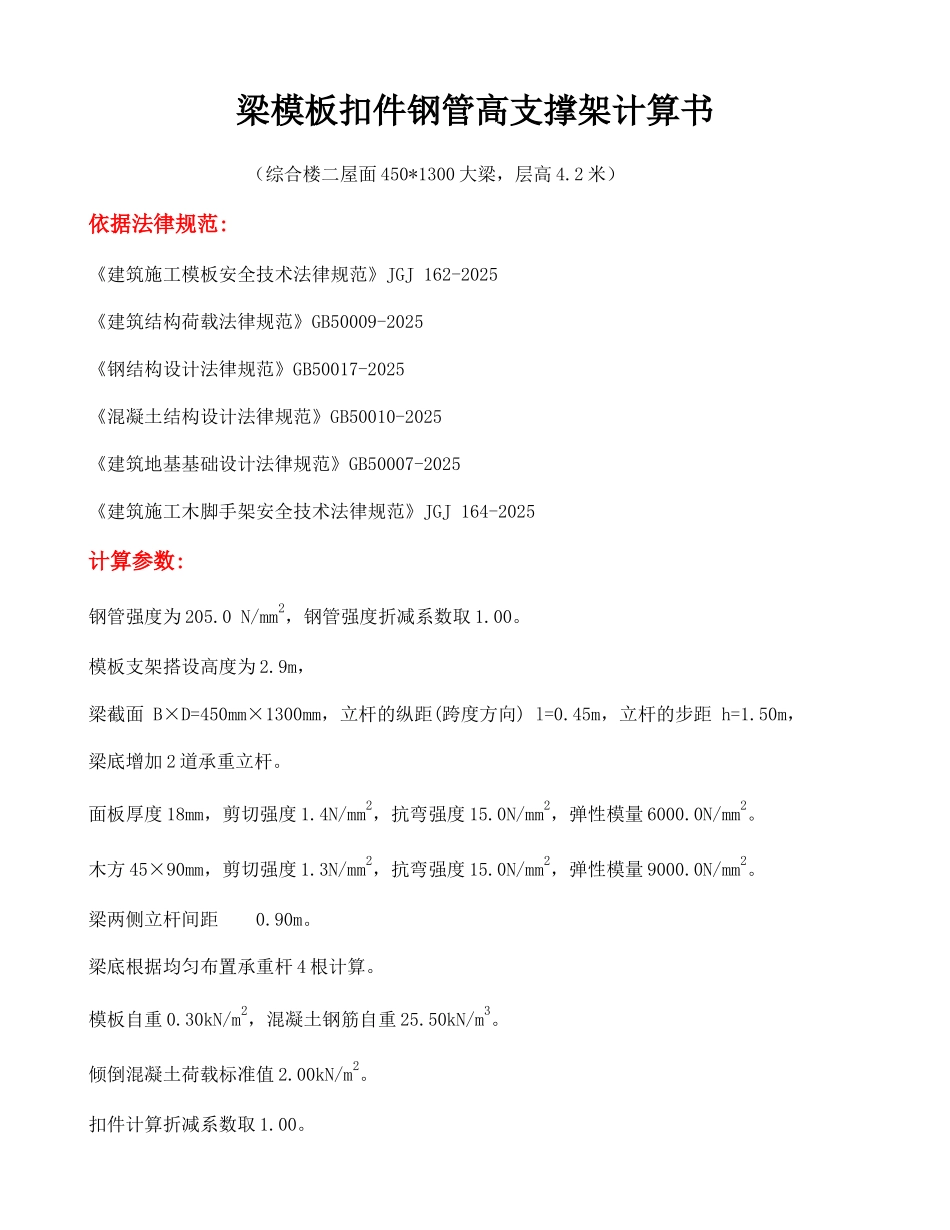

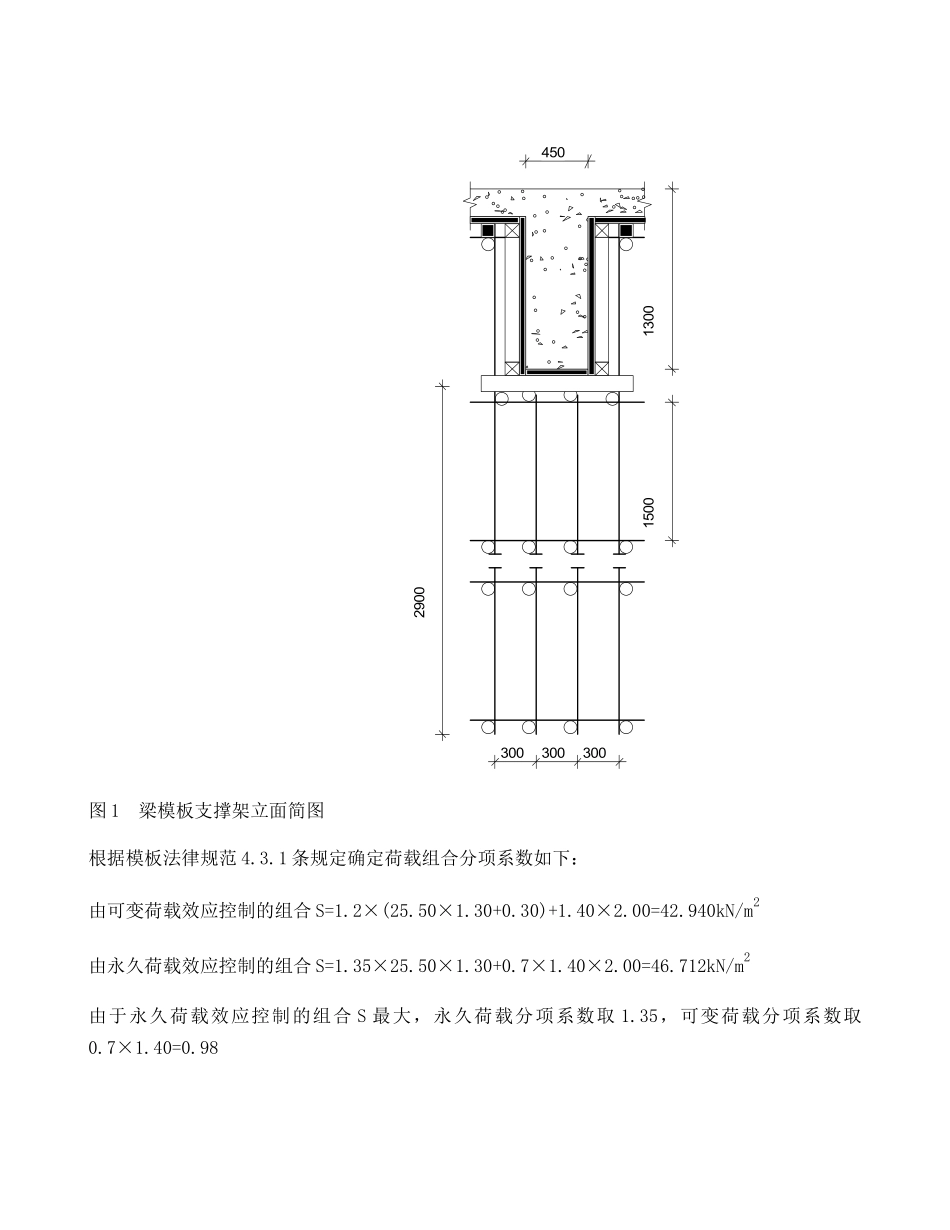

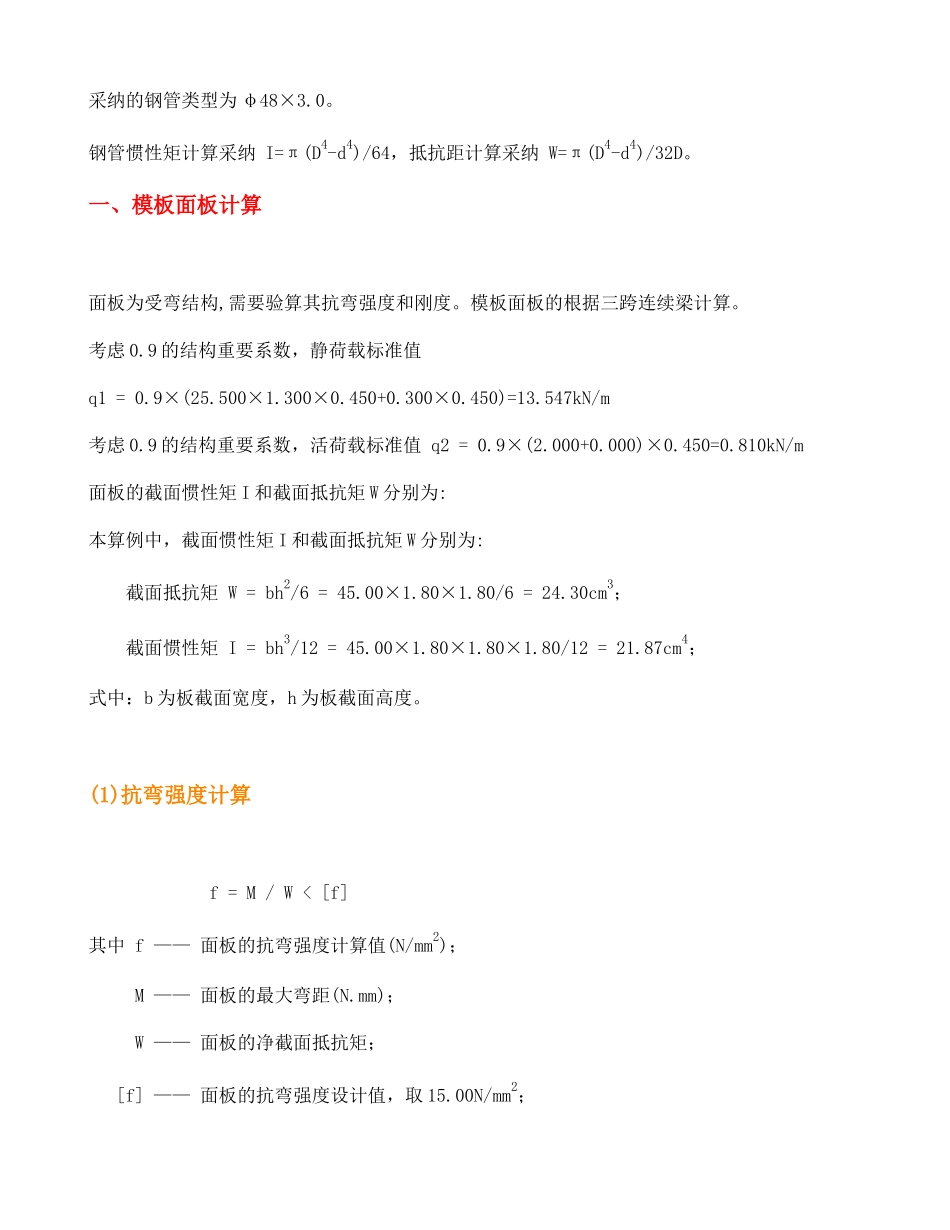

梁模板扣件钢管高支撑架计算书 （综合楼二屋面 450*1300 大梁，层高 4.2 米）依据法律规范:《建筑施工模板安全技术法律规范》JGJ 162-2025《建筑结构荷载法律规范》GB50009-2025《钢结构设计法律规范》GB50017-2025《混凝土结构设计法律规范》GB50010-2025《建筑地基基础设计法律规范》GB50007-2025《建筑施工木脚手架安全技术法律规范》JGJ 164-2025计算参数:钢管强度为 205.0 N/mm2，钢管强度折减系数取 1.00。模板支架搭设高度为 2.9m，梁截面 B×D=450mm×1300mm，立杆的纵距(跨度方向) l=0.45m，立杆的步距 h=1.50m，梁底增加 2 道承重立杆。面板厚度 18mm，剪切强度 1.4N/mm2，抗弯强度 15.0N/mm2，弹性模量 6000.0N/mm2。木方 45×90mm，剪切强度 1.3N/mm2，抗弯强度 15.0N/mm2，弹性模量 9000.0N/mm2。梁两侧立杆间距 0.90m。梁底根据均匀布置承重杆 4 根计算。模板自重 0.30kN/m2，混凝土钢筋自重 25.50kN/m3。倾倒混凝土荷载标准值 2.00kN/m2。扣件计算折减系数取 1.00。 图 1 梁模板支撑架立面简图根据模板法律规范 4.3.1 条规定确定荷载组合分项系数如下：由可变荷载效应控制的组合 S=1.2×(25.50×1.30+0.30)+1.40×2.00=42.940kN/m2由永久荷载效应控制的组合 S=1.35×25.50×1.30+0.7×1.40×2.00=46.712kN/m2由于永久荷载效应控制的组合 S 最大，永久荷载分项系数取 1.35，可变荷载分项系数取0.7×1.40=0.98290015001300450300300300采纳的钢管类型为 φ48×3.0。钢管惯性矩计算采纳 I=π(D4-d4)/64，抵抗距计算采纳 W=π(D4-d4)/32D。一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。模板面板的根据三跨连续梁计算。考虑 0.9 的结构重要系数，静荷载标准值 q1 = 0.9×(25.500×1.300×0.450+0.300×0.450)=13.547kN/m考虑 0.9 的结构重要系数，活荷载标准值 q2 = 0.9×(2.000+0.000)×0.450=0.810kN/m面板的截面惯性矩 I 和截面抵抗矩 W 分别为:本算例中，截面惯性矩 I 和截面抵抗矩 W 分别为: 截面抵抗矩 W = bh2/6 = 45.00×1.80×1.80/6 = 24.30cm3； 截面惯性矩 I = bh3/12 = 45.00×1.80×1.80×1.80/12 = 21.87cm4；式中：b 为板截面宽度，h 为板截面高度。(1)抗弯强度计算 f = M / W < [f]其中 f —— 面板的抗弯强度计算值(N/mm2)； M —— 面板的最大弯距(N.mm)； W —— 面板的净截面抵抗矩； [f] ——...
