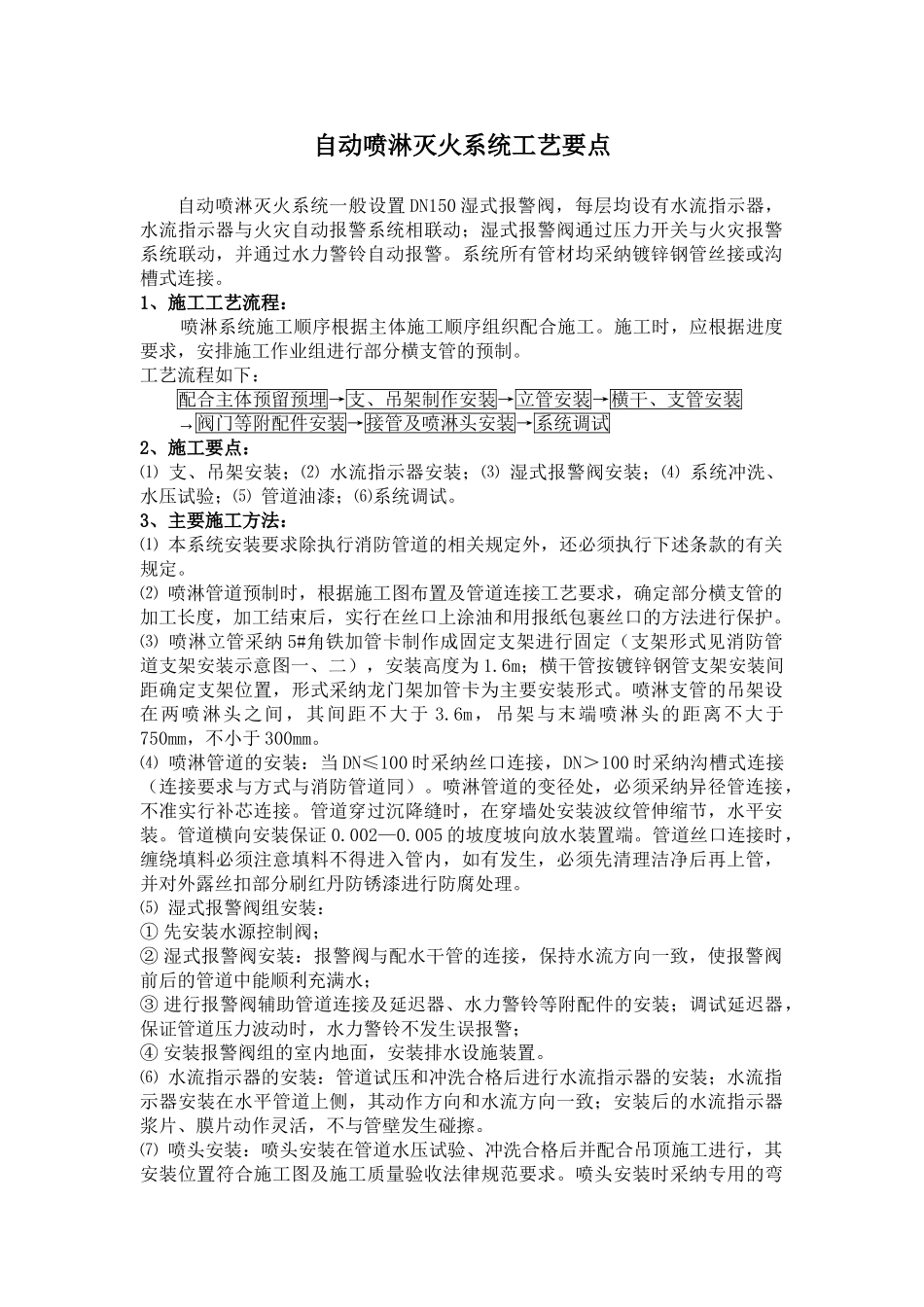

自动喷淋灭火系统工艺要点自动喷淋灭火系统一般设置 DN150 湿式报警阀，每层均设有水流指示器，水流指示器与火灾自动报警系统相联动；湿式报警阀通过压力开关与火灾报警系统联动，并通过水力警铃自动报警。系统所有管材均采纳镀锌钢管丝接或沟槽式连接。1、施工工艺流程：喷淋系统施工顺序根据主体施工顺序组织配合施工。施工时，应根据进度要求，安排施工作业组进行部分横支管的预制。工艺流程如下：配合主体预留预埋→支、吊架制作安装→立管安装→横干、支管安装→阀门等附配件安装→接管及喷淋头安装→系统调试2、施工要点：⑴ 支、吊架安装；⑵ 水流指示器安装；⑶ 湿式报警阀安装；⑷ 系统冲洗、水压试验；⑸ 管道油漆；⑹系统调试。3、主要施工方法：⑴ 本系统安装要求除执行消防管道的相关规定外，还必须执行下述条款的有关规定。⑵ 喷淋管道预制时，根据施工图布置及管道连接工艺要求，确定部分横支管的加工长度，加工结束后，实行在丝口上涂油和用报纸包裹丝口的方法进行保护。⑶ 喷淋立管采纳 5#角铁加管卡制作成固定支架进行固定（支架形式见消防管道支架安装示意图一、二），安装高度为 1.6m；横干管按镀锌钢管支架安装间距确定支架位置，形式采纳龙门架加管卡为主要安装形式。喷淋支管的吊架设在两喷淋头之间，其间距不大于 3.6m，吊架与末端喷淋头的距离不大于750mm，不小于 300mm。⑷ 喷淋管道的安装：当 DN≤100 时采纳丝口连接，DN＞100 时采纳沟槽式连接（连接要求与方式与消防管道同）。喷淋管道的变径处，必须采纳异径管连接，不准实行补芯连接。管道穿过沉降缝时，在穿墙处安装波纹管伸缩节，水平安装。管道横向安装保证 0.002—0.005 的坡度坡向放水装置端。管道丝口连接时，缠绕填料必须注意填料不得进入管内，如有发生，必须先清理洁净后再上管，并对外露丝扣部分刷红丹防锈漆进行防腐处理。⑸ 湿式报警阀组安装：① 先安装水源控制阀；② 湿式报警阀安装：报警阀与配水干管的连接，保持水流方向一致，使报警阀前后的管道中能顺利充满水；③ 进行报警阀辅助管道连接及延迟器、水力警铃等附配件的安装；调试延迟器，保证管道压力波动时，水力警铃不发生误报警；④ 安装报警阀组的室内地面，安装排水设施装置。⑹ 水流指示器的安装：管道试压和冲洗合格后进行水流指示器的安装；水流指示器安装在水平管道上侧，其动作方向和水流方向一致；安装后的水流指示器浆片、膜片动作灵活，不与管壁发生碰...
