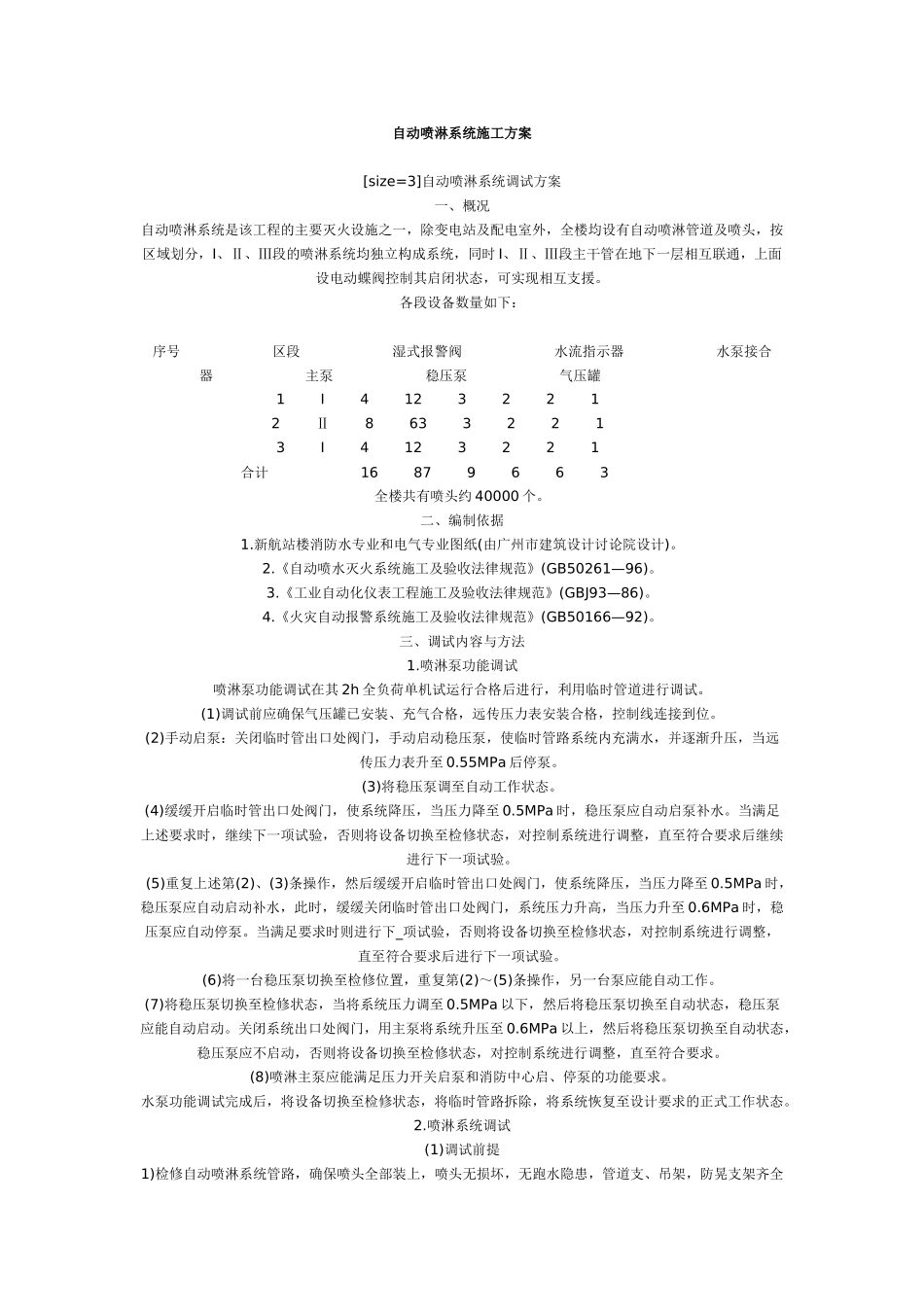

自动喷淋系统施工方案[size=3]自动喷淋系统调试方案一、概况自动喷淋系统是该工程的主要灭火设施之一，除变电站及配电室外，全楼均设有自动喷淋管道及喷头，按区域划分，I、Ⅱ、Ⅲ段的喷淋系统均独立构成系统，同时 I、Ⅱ、Ⅲ段主干管在地下一层相互联通，上面设电动蝶阀控制其启闭状态，可实现相互支援。各段设备数量如下：序号 区段 湿式报警阀 水流指示器 水泵接合器 主泵 稳压泵 气压罐 1 I 4 12 3 2 2 1 2 Ⅱ 8 63 3 2 2 1 3 I 4 12 3 2 2 1 合计 16 87 9 6 6 3 全楼共有喷头约 40000 个。二、编制依据1.新航站楼消防水专业和电气专业图纸(由广州市建筑设计讨论院设计)。2.《自动喷水灭火系统施工及验收法律规范》(GB50261—96)。3.《工业自动化仪表工程施工及验收法律规范》(GBJ93—86)。4.《火灾自动报警系统施工及验收法律规范》(GB50166—92)。三、调试内容与方法1.喷淋泵功能调试喷淋泵功能调试在其 2h 全负荷单机试运行合格后进行，利用临时管道进行调试。(1)调试前应确保气压罐已安装、充气合格，远传压力表安装合格，控制线连接到位。(2)手动启泵：关闭临时管出口处阀门，手动启动稳压泵，使临时管路系统内充满水，并逐渐升压，当远传压力表升至 0.55MPa 后停泵。(3)将稳压泵调至自动工作状态。(4)缓缓开启临时管出口处阀门，使系统降压，当压力降至 0.5MPa 时，稳压泵应自动启泵补水。当满足上述要求时，继续下一项试验，否则将设备切换至检修状态，对控制系统进行调整，直至符合要求后继续进行下一项试验。(5)重复上述第(2)、(3)条操作，然后缓缓开启临时管出口处阀门，使系统降压，当压力降至 0.5MPa 时，稳压泵应自动启动补水，此时，缓缓关闭临时管出口处阀门，系统压力升高，当压力升至 0.6MPa 时，稳压泵应自动停泵。当满足要求时则进行下_项试验，否则将设备切换至检修状态，对控制系统进行调整，直至符合要求后进行下一项试验。(6)将一台稳压泵切换至检修位置，重复第(2)～(5)条操作，另一台泵应能自动工作。(7)将稳压泵切换至检修状态，当将系统压力调至 0.5MPa 以下，然后将稳压泵切换至自动状态，稳压泵应能自动启动。关闭系统出口处阀门，用主泵将系统升压至 0.6MPa 以上，然后将稳压泵切换至自动状态，稳压泵应不启动，否则将设备切换至检修状态，对控制系统进行调整，直至符合要求。(8)喷淋主泵应能满足压力开关启泵和消防中心启、停泵的功能要求。水泵功能...
