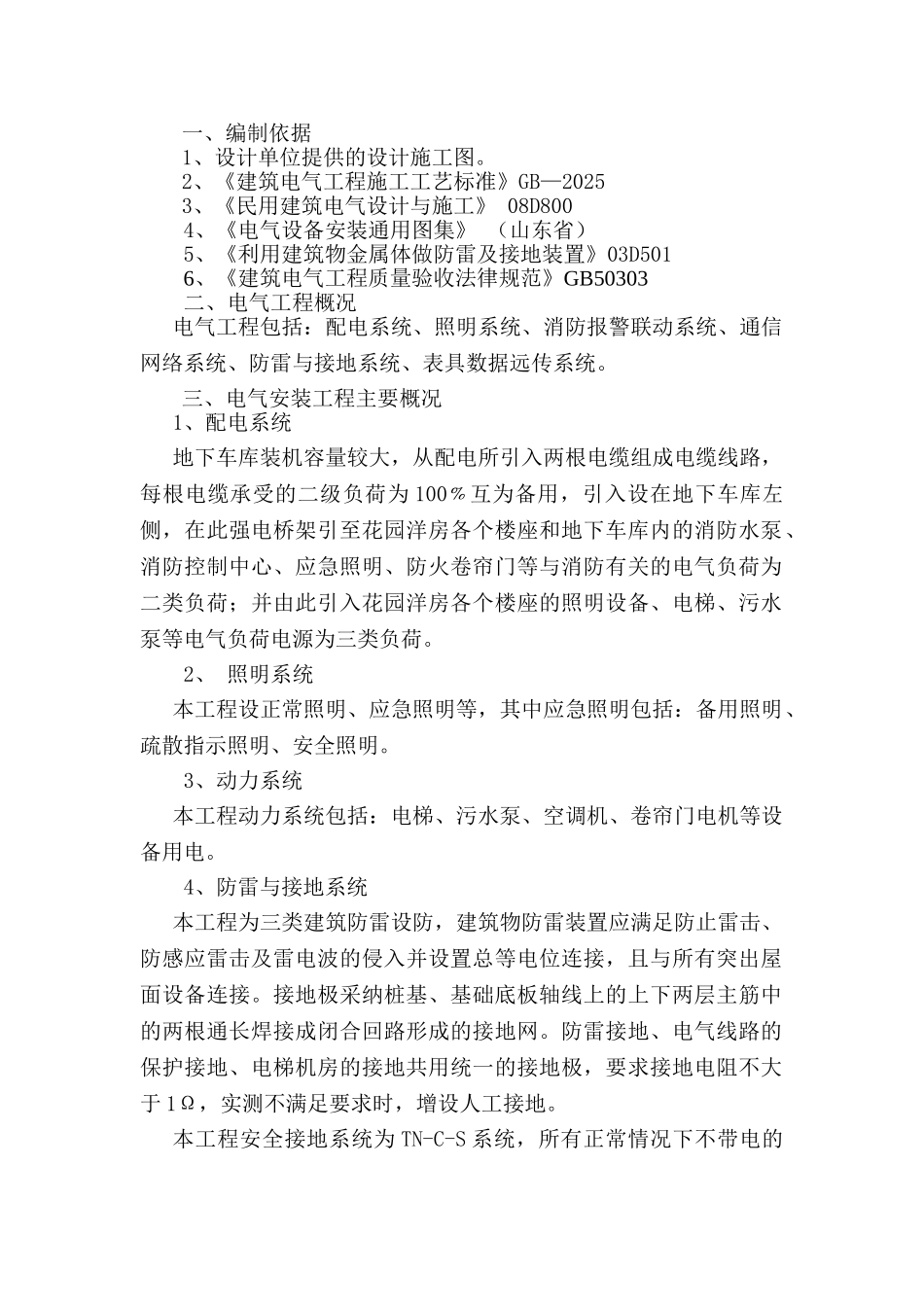

一、编制依据1、设计单位提供的设计施工图。2、《建筑电气工程施工工艺标准》GB—20253、《民用建筑电气设计与施工》 08D8004、《电气设备安装通用图集》 （山东省）5、《利用建筑物金属体做防雷及接地装置》03D5016、《建筑电气工程质量验收法律规范》GB50303二、电气工程概况电气工程包括：配电系统、照明系统、消防报警联动系统、通信网络系统、防雷与接地系统、表具数据远传系统。三、电气安装工程主要概况1、配电系统地下车库装机容量较大，从配电所引入两根电缆组成电缆线路，每根电缆承受的二级负荷为 100﹪互为备用，引入设在地下车库左侧，在此强电桥架引至花园洋房各个楼座和地下车库内的消防水泵、消防控制中心、应急照明、防火卷帘门等与消防有关的电气负荷为二类负荷；并由此引入花园洋房各个楼座的照明设备、电梯、污水泵等电气负荷电源为三类负荷。2、 照明系统本工程设正常照明、应急照明等，其中应急照明包括：备用照明、疏散指示照明、安全照明。3、动力系统本工程动力系统包括：电梯、污水泵、空调机、卷帘门电机等设备用电。4、防雷与接地系统本工程为三类建筑防雷设防，建筑物防雷装置应满足防止雷击、防感应雷击及雷电波的侵入并设置总等电位连接，且与所有突出屋面设备连接。接地极采纳桩基、基础底板轴线上的上下两层主筋中的两根通长焊接成闭合回路形成的接地网。防雷接地、电气线路的保护接地、电梯机房的接地共用统一的接地极，要求接地电阻不大于 1Ω，实测不满足要求时，增设人工接地。本工程安全接地系统为 TN-C-S 系统，所有正常情况下不带电的外露导电部分均应接地。做法见（L04D502）。本工程所有强弱电竖井内必须设辅助等电位连接母线，所有卫生间内必须设局部等电位接地。所有弱电机房内设备必须与等电位接地体连接。所有进户管、户内配电柜（盘）、所有弱电进户管接线箱须与基础接地连接必要时 加浪涌保护装置，具体做法 参见02D501-2。5、事故广播系统紧急广播系统接独立的消防分区播送事故广播，其主机内应合成音源及遥控话筒，能自动或遥控播出紧急广播。地下汽车库无吊顶部位采纳壁挂上式扬声器，有吊顶的部位采纳吸顶式扬声器。6、火灾自动报警及消防联动系统控制中心在小区统一设置，本工程在车库内设消防控制端子箱，通过控制电缆引至小区小区消防控制室。按集中报警系统设计，采纳总线制控制中心报警控制系统。消防控制端子箱位于车库地下一层。火灾自动报警与消防联动系统为集散式控制系统...
