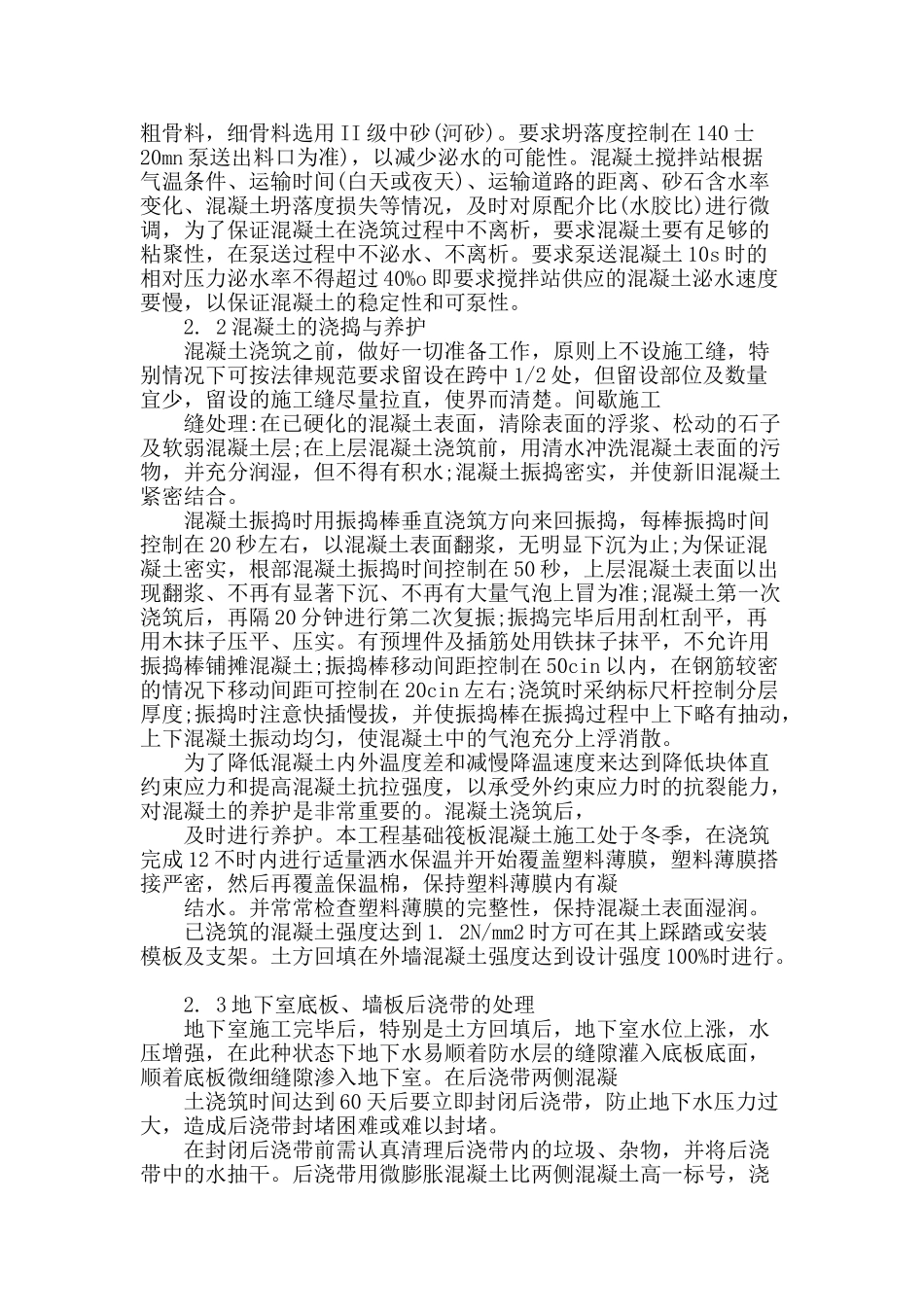

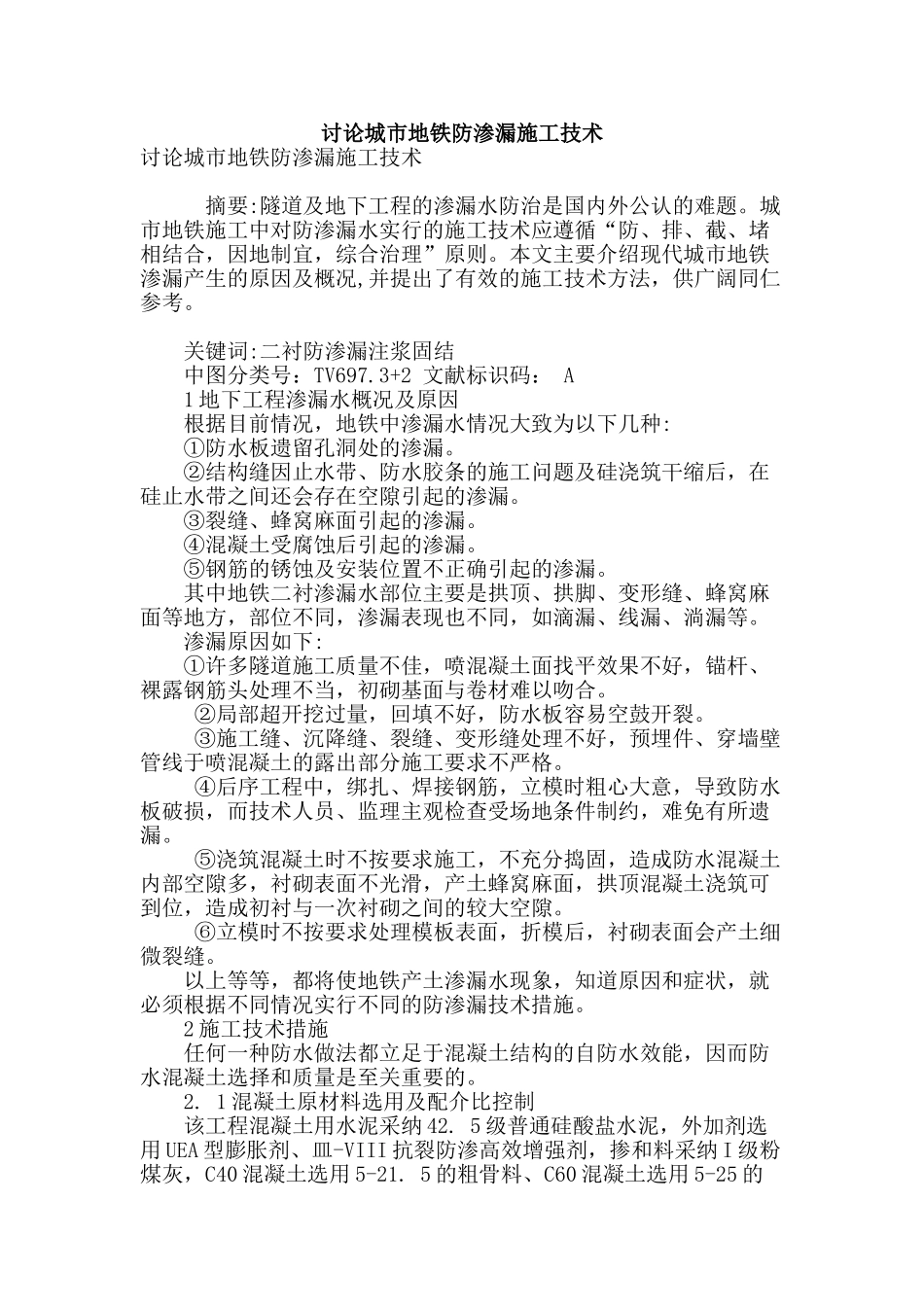

讨论城市地铁防渗漏施工技术讨论城市地铁防渗漏施工技术 摘要:隧道及地下工程的渗漏水防治是国内外公认的难题。城市地铁施工中对防渗漏水实行的施工技术应遵循“防、排、截、堵相结合，因地制宜，综合治理”原则。本文主要介绍现代城市地铁渗漏产生的原因及概况,并提出了有效的施工技术方法，供广阔同仁参考。 关键词:二衬防渗漏注浆固结 中图分类号：TV697.3+2 文献标识码： A 1 地下工程渗漏水概况及原因 根据目前情况，地铁中渗漏水情况大致为以下几种: ①防水板遗留孔洞处的渗漏。 ②结构缝因止水带、防水胶条的施工问题及硅浇筑干缩后，在硅止水带之间还会存在空隙引起的渗漏。 ③裂缝、蜂窝麻面引起的渗漏。 ④混凝土受腐蚀后引起的渗漏。 ⑤钢筋的锈蚀及安装位置不正确引起的渗漏。 其中地铁二衬渗漏水部位主要是拱顶、拱脚、变形缝、蜂窝麻面等地方，部位不同，渗漏表现也不同，如滴漏、线漏、淌漏等。 渗漏原因如下: ①许多隧道施工质量不佳，喷混凝土面找平效果不好，锚杆、裸露钢筋头处理不当，初砌基面与卷材难以吻合。 ②局部超开挖过量，回填不好，防水板容易空鼓开裂。 ③施工缝、沉降缝、裂缝、变形缝处理不好，预埋件、穿墙壁管线于喷混凝土的露出部分施工要求不严格。 ④后序工程中，绑扎、焊接钢筋，立模时粗心大意，导致防水板破损，而技术人员、监理主观检查受场地条件制约，难免有所遗漏。 ⑤浇筑混凝土时不按要求施工，不充分捣固，造成防水混凝土内部空隙多，衬砌表面不光滑，产土蜂窝麻面，拱顶混凝土浇筑可到位，造成初衬与一次衬砌之间的较大空隙。 ⑥立模时不按要求处理模板表面，折模后，衬砌表面会产土细微裂缝。 以上等等，都将使地铁产土渗漏水现象，知道原因和症状，就必须根据不同情况实行不同的防渗漏技术措施。 2 施工技术措施 任何一种防水做法都立足于混凝土结构的自防水效能，因而防水混凝土选择和质量是至关重要的。 2. 1 混凝土原材料选用及配介比控制 该工程混凝土用水泥采纳 42. 5 级普通硅酸盐水泥，外加剂选用 UEA 型膨胀剂、皿-VIII 抗裂防渗高效增强剂，掺和料采纳 I 级粉煤灰，C40 混凝土选用 5-21. 5 的粗骨料、C60 混凝土选用 5-25 的粗骨料，细骨料选用 II 级中砂(河砂)。要求坍落度控制在 140 士20mn 泵送出料口为准)，以减少泌水的可能性。混凝土搅拌站根据气温条件、运输时间(白天或夜天)、运输道路的距离、砂石含水率变化、混凝土坍落度...
