设备基础高精度大直径预埋地脚螺栓施工工法

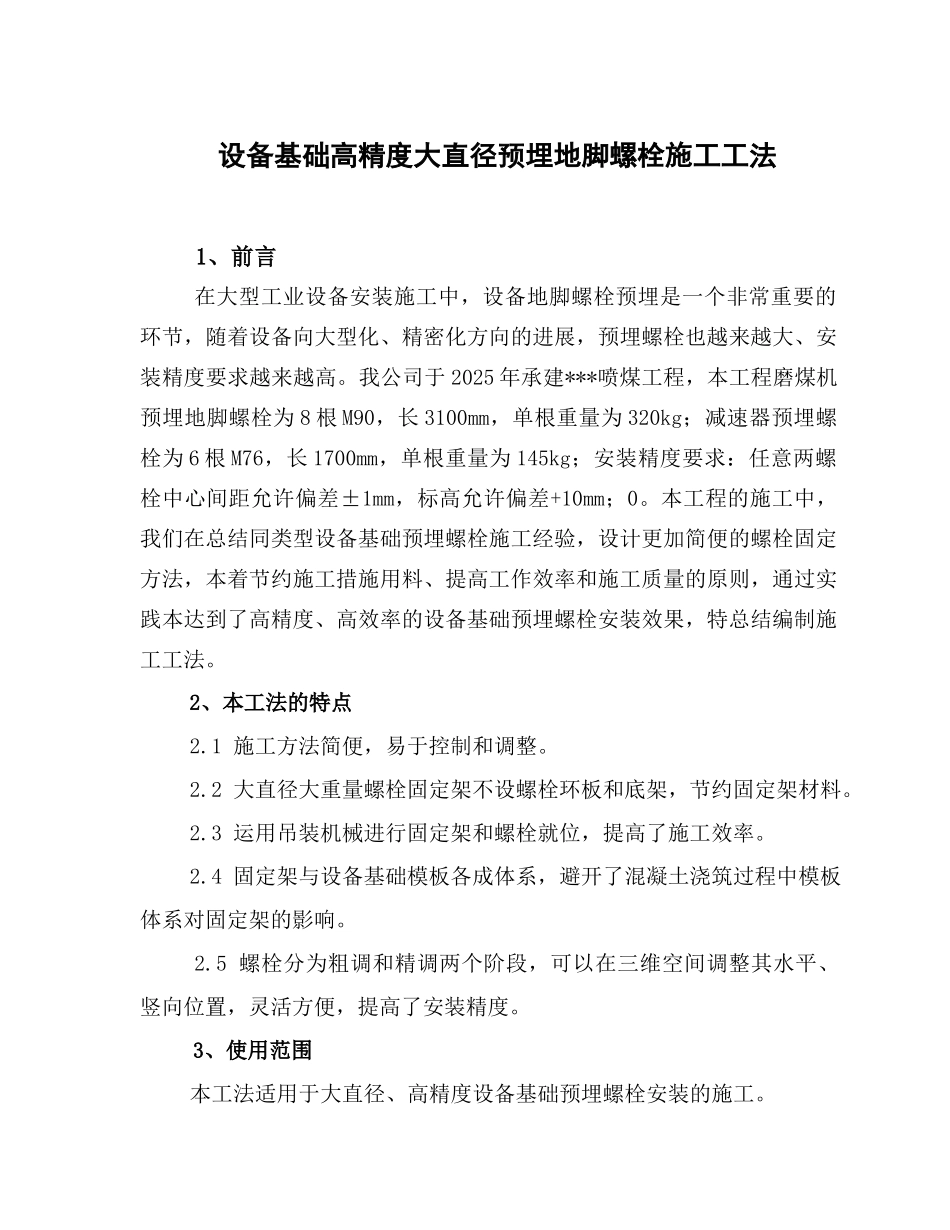

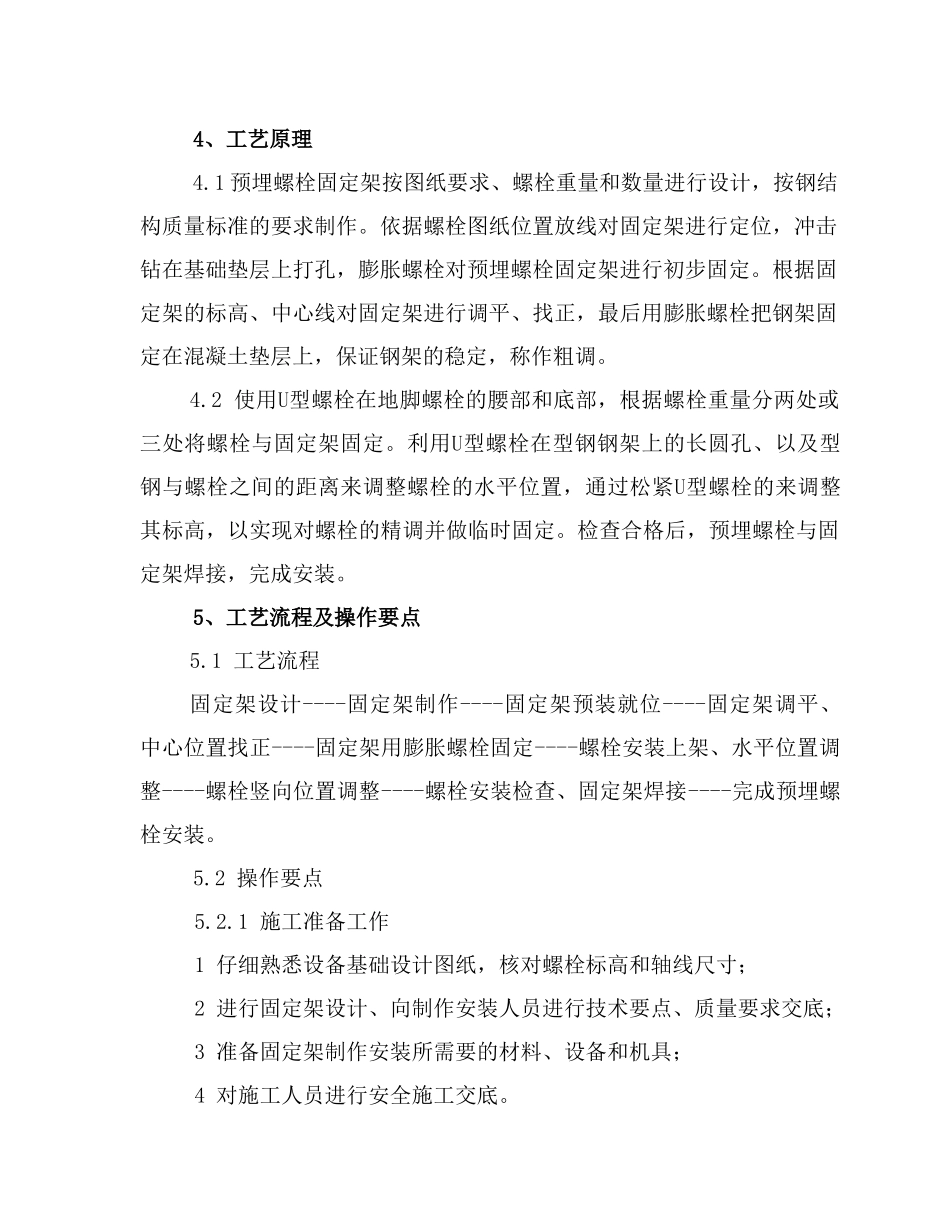

设备基础高精度大直径预埋地脚螺栓施工工法设备基础高精度大直径预埋地脚螺栓施工工法1、前言在大型工业设备安装施工中，设备地脚螺栓预埋是一个非常重要的环节，随着设备向大型化、精密化方向的进展，预埋螺栓也越来越大、安装精度要求越来越高。我公司于 2025 年承建***喷煤工程，本工程磨煤机预埋地脚螺栓为 8 根 M90，长 3100mm，单根重量为 320kg；减速器预埋螺栓为 6 根 M76，长 1700mm，单根重量为 145kg；安装精度要求：任意两螺栓中心间距允许偏差±1mm，标高允许偏差+10mm；0。本工程的施工中，我们在总结同类型设备基础预埋螺栓施工经验，设计更加简便的螺栓固定方法，本着节约施工措施用料、提高工作效率和施工质量的原则，通过实践本达到了高精度、高效率的设备基础预埋螺栓安装效果，特总结编制施工工法。 2、本工法的特点2.1 施工方法简便，易于控制和调整。2.2 大直径大重量螺栓固定架不设螺栓环板和底架，节约固定架材料。2.3 运用吊装机械进行固定架和螺栓就位，提高了施工效率。2.4 固定架与设备基础模板各成体系，避开了混凝土浇筑过程中模板体系对固定架的影响。2.5 螺栓分为粗调和精调两个阶段，可以在三维空间调整其水平、竖向位置，灵活方便，提高了安装精度。3、使用范围本工法适用于大直径、高精度设备基础预埋螺栓安装的施工。4、工艺原理4.1 预埋螺栓固定架按图纸要求、螺栓重量和数量进行设计，按钢结构质量标准的要求制作。依据螺栓图纸位置放线对固定架进行定位，冲击钻在基础垫层上打孔，膨胀螺栓对预埋螺栓固定架进行初步固定。根据固定架的标高、中心线对固定架进行调平、找正，最后用膨胀螺栓把钢架固定在混凝土垫层上，保证钢架的稳定，称作粗调。4.2 使用U型螺栓在地脚螺栓的腰部和底部，根据螺栓重量分两处或三处将螺栓与固定架固定。利用U型螺栓在型钢钢架上的长圆孔、以及型钢与螺栓之间的距离来调整螺栓的水平位置，通过松紧U型螺栓的来调整其标高，以实现对螺栓的精调并做临时固定。检查合格后，预埋螺栓与固定架焊接，完成安装。5、工艺流程及操作要点5.1 工艺流程固定架设计----固定架制作----固定架预装就位----固定架调平、中心位置找正----固定架用膨胀螺栓固定----螺栓安装上架、水平位置调整----螺栓竖向位置调整----螺栓安装检查、固定架焊接----完成预埋螺栓安装。5.2 操作要点5.2.1 施工准备工作1 仔细熟悉设备基础设计图纸，核对螺栓标高和轴线尺寸；2 进行固定架...
