贝雷桥专项施工方案

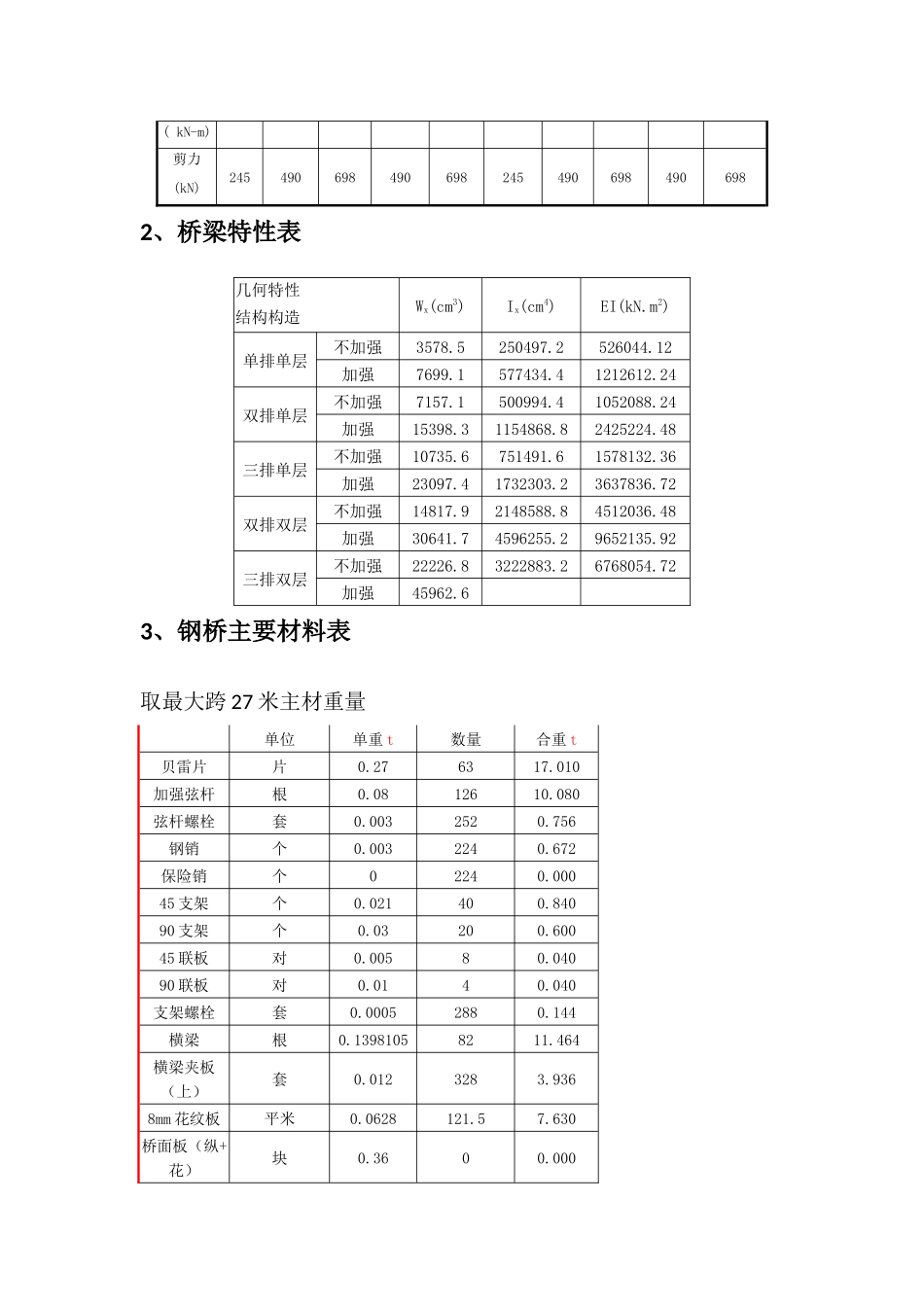

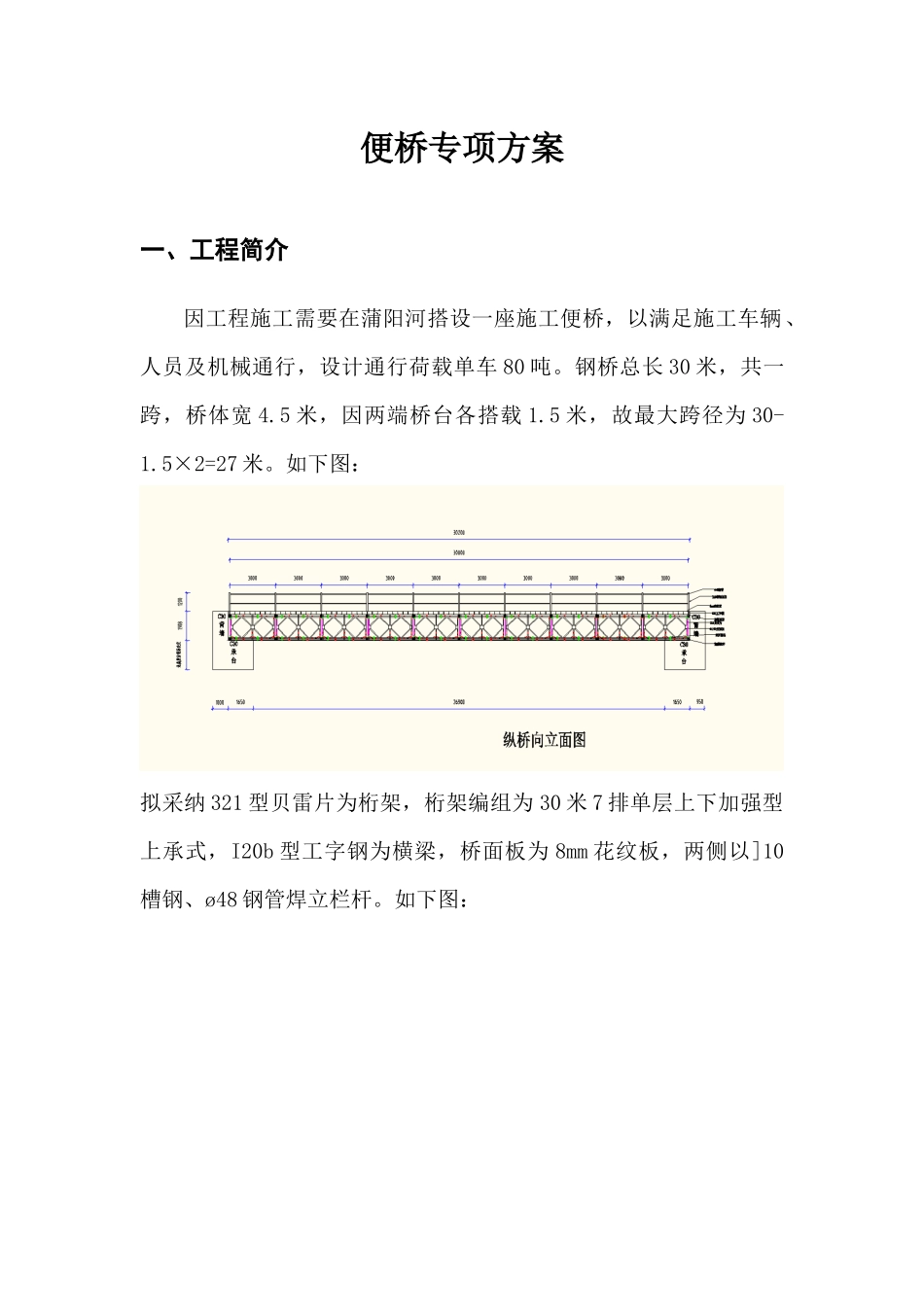

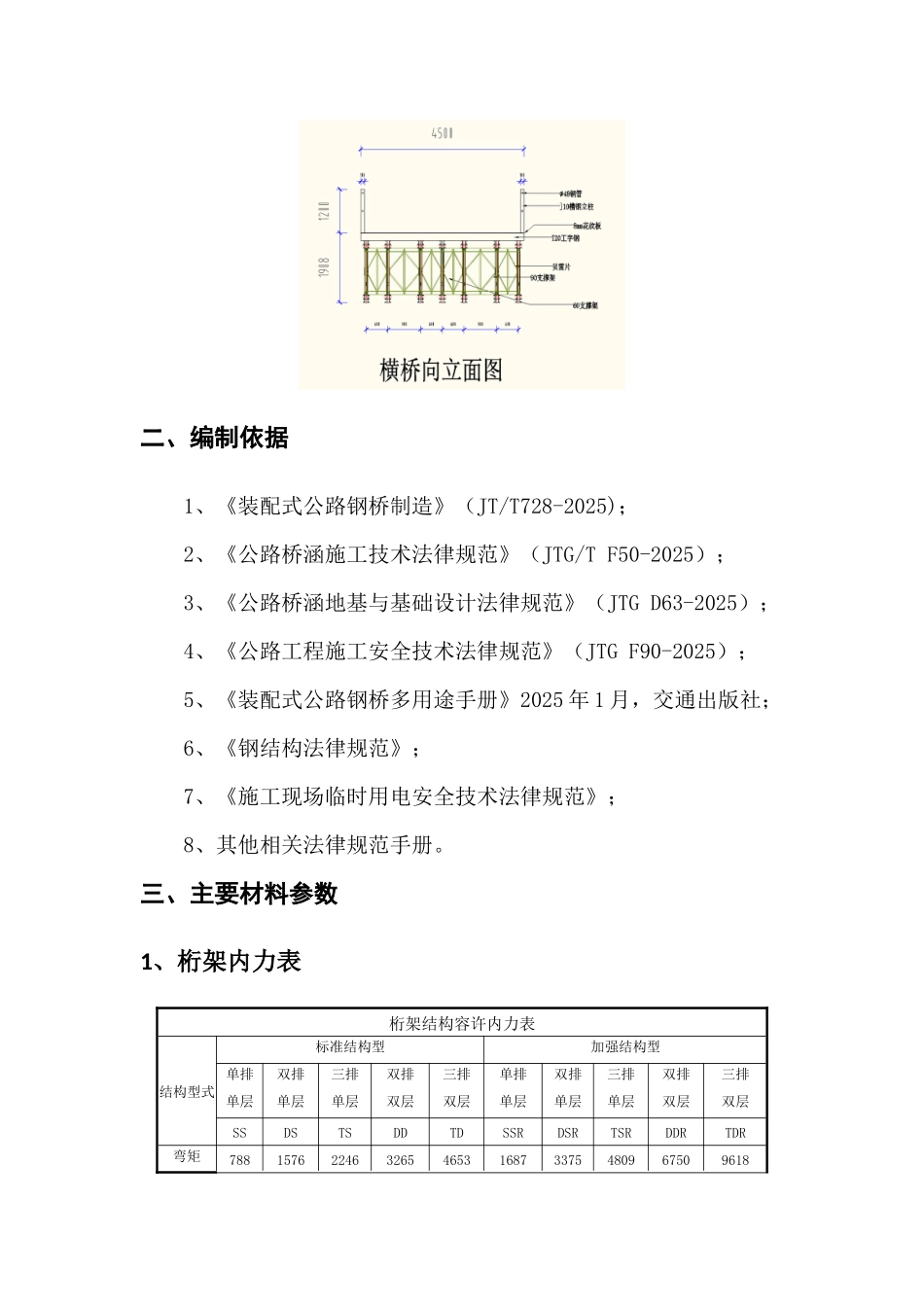

便桥专项方案一、工程简介因工程施工需要在蒲阳河搭设一座施工便桥，以满足施工车辆、人员及机械通行，设计通行荷载单车 80 吨。钢桥总长 30 米，共一跨，桥体宽 4.5 米，因两端桥台各搭载 1.5 米，故最大跨径为 30-1.5×2=27 米。如下图：拟采纳 321 型贝雷片为桁架，桁架编组为 30 米 7 排单层上下加强型上承式，I20b 型工字钢为横梁，桥面板为 8mm 花纹板，两侧以]10槽钢、ø48 钢管焊立栏杆。如下图：二、编制依据 1、《装配式公路钢桥制造》（JT/T728-2025)； 2、《公路桥涵施工技术法律规范》（JTG/T F50-2025）；3、《公路桥涵地基与基础设计法律规范》（JTG D63-2025）；4、《公路工程施工安全技术法律规范》（JTG F90-2025）；5、《装配式公路钢桥多用途手册》2025 年 1 月，交通出版社；6、《钢结构法律规范》；7、《施工现场临时用电安全技术法律规范》；8、其他相关法律规范手册。三、主要材料参数1、桁架内力表桁架结构容许内力表结构型式标准结构型加强结构型单排双排三排双排三排单排双排三排双排三排单层单层单层双层双层单层单层单层双层双层SSDSTSDDTDSSRDSRTSRDDRTDR弯矩788157622463265465316873375480967509618( kN-m)剪力245490698490698245490698490698(kN)2、桥梁特性表几何特性Wx(cm3)Ix(cm4)EI(kN.m2)结构构造单排单层不加强3578.5250497.2526044.12加强7699.1577434.41212612.24双排单层不加强7157.1500994.41052088.24加强15398.31154868.82425224.48三排单层不加强10735.6751491.61578132.36加强23097.41732303.23637836.72双排双层不加强14817.92148588.84512036.48加强30641.74596255.29652135.92三排双层不加强22226.83222883.26768054.72加强45962.63、钢桥主要材料表取最大跨 27 米主材重量单位单重 t数量合重 t贝雷片片0.276317.010加强弦杆根0.0812610.080弦杆螺栓套0.0032520.756钢销个0.0032240.672保险销个02240.00045 支架个0.021400.84090 支架个0.03200.60045 联板对0.00580.04090 联板对0.0140.040支架螺栓套0.00052880.144横梁根0.13981058211.464横梁夹板（上）套0.0123283.9368mm 花纹板平米0.0628121.57.630桥面板（纵+花）块0.3600.000]10 立柱根0.012200.240φ48 钢管米0.003841080.415斜撑根0.01100.000抗风拉杆根0.03300.000横梁夹具（下）个0.00300.000合计重量 t53.867四、荷载计算1、贝雷梁荷载计算1.1 钢桥恒载由 27 米跨钢桥材料表可知：钢...
