超重钢构件标准节移运器施工工法

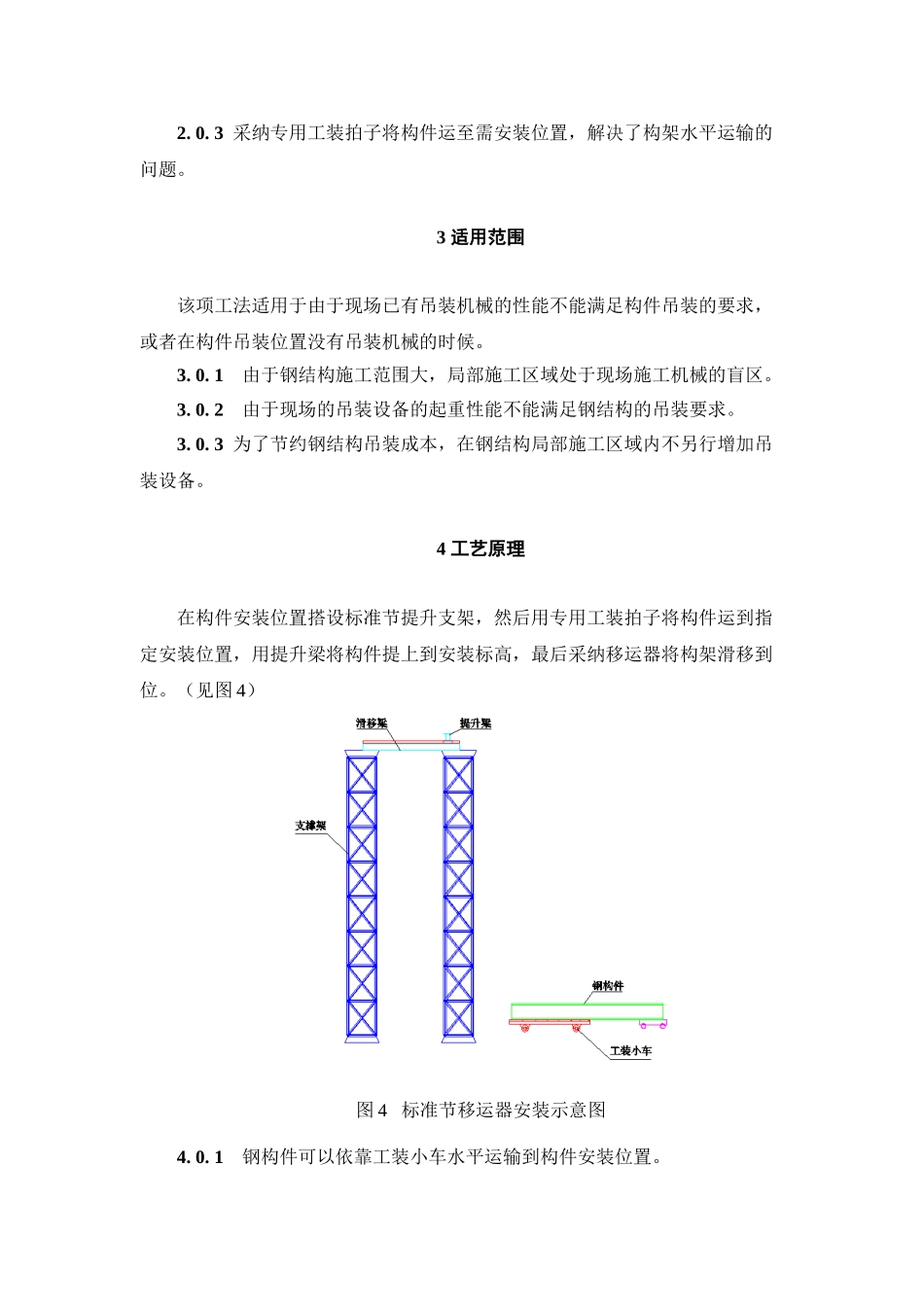

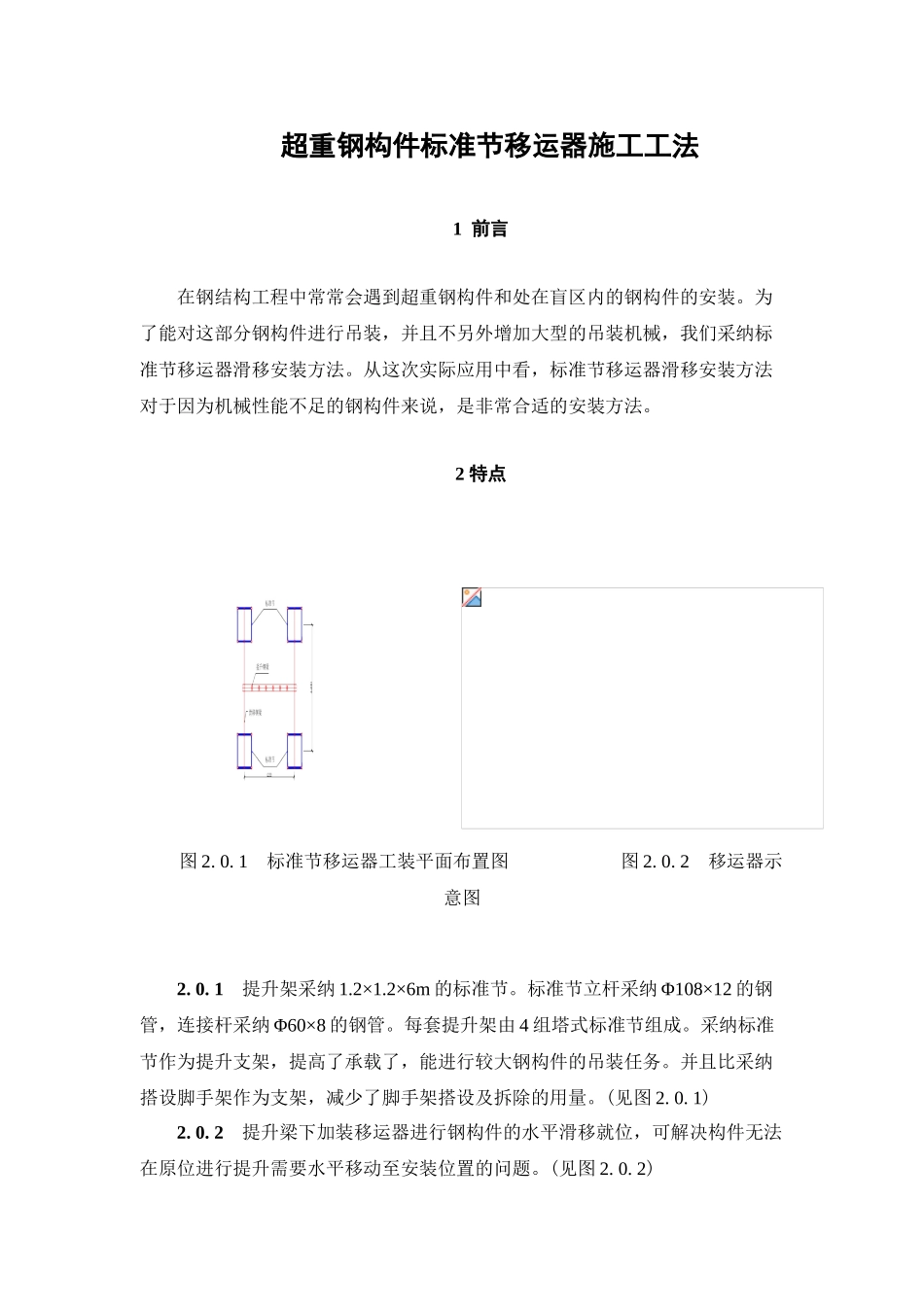

超重钢构件标准节移运器施工工法1 前言在钢结构工程中常常会遇到超重钢构件和处在盲区内的钢构件的安装。为了能对这部分钢构件进行吊装，并且不另外增加大型的吊装机械，我们采纳标准节移运器滑移安装方法。从这次实际应用中看，标准节移运器滑移安装方法对于因为机械性能不足的钢构件来说，是非常合适的安装方法。2 特点图 2. 0. 1 标准节移运器工装平面布置图 图 2. 0. 2 移运器示意图2. 0. 1 提升架采纳 1.2×1.2×6m 的标准节。标准节立杆采纳 Φ108×12 的钢管，连接杆采纳 Φ60×8 的钢管。每套提升架由 4 组塔式标准节组成。采纳标准节作为提升支架，提高了承载了，能进行较大钢构件的吊装任务。并且比采纳搭设脚手架作为支架，减少了脚手架搭设及拆除的用量。(见图 2. 0. 1)2. 0. 2 提升梁下加装移运器进行钢构件的水平滑移就位，可解决构件无法在原位进行提升需要水平移动至安装位置的问题。(见图 2. 0. 2)2. 0. 3 采纳专用工装拍子将构件运至需安装位置，解决了构架水平运输的问题。3 适用范围该项工法适用于由于现场已有吊装机械的性能不能满足构件吊装的要求，或者在构件吊装位置没有吊装机械的时候。3. 0. 1 由于钢结构施工范围大，局部施工区域处于现场施工机械的盲区。3. 0. 2 由于现场的吊装设备的起重性能不能满足钢结构的吊装要求。3. 0. 3 为了节约钢结构吊装成本，在钢结构局部施工区域内不另行增加吊装设备。4 工艺原理在构件安装位置搭设标准节提升支架，然后用专用工装拍子将构件运到指定安装位置，用提升梁将构件提上到安装标高，最后采纳移运器将构架滑移到位。（见图 4）图 4 标准节移运器安装示意图4. 0. 1 钢构件可以依靠工装小车水平运输到构件安装位置。4. 0. 2 标准节移运器滑移安装方法，可以靠移运器在滑移梁上进行前后移动，这样就可以更好的解决将构件准确的吊装到安装位置，用倒链进行构件的提升，这样解决了构件在没有机械的情况下安装到指定标高位置上。4. 0. 3 标准节移运器滑移安装方法，可以根据构件的自重来选择滑移梁和提升梁的截面尺寸，可以满足现场不同构件的吊装要求，4. 0. 4 由于支撑体系采纳的是标准节，便于拆除和搭设，当完成构件的吊装后，可以快速的将支撑体系拆除，运至另外位置进行使用。5 工艺流程及操作要点5. 1 工艺流程图 5. 1 工艺流程5. 2 操作要点5. 2. 1 支撑系统计算计算采纳 SAP2000 有限元软件进行...
