超高层建筑施工升降机装拆施工方案

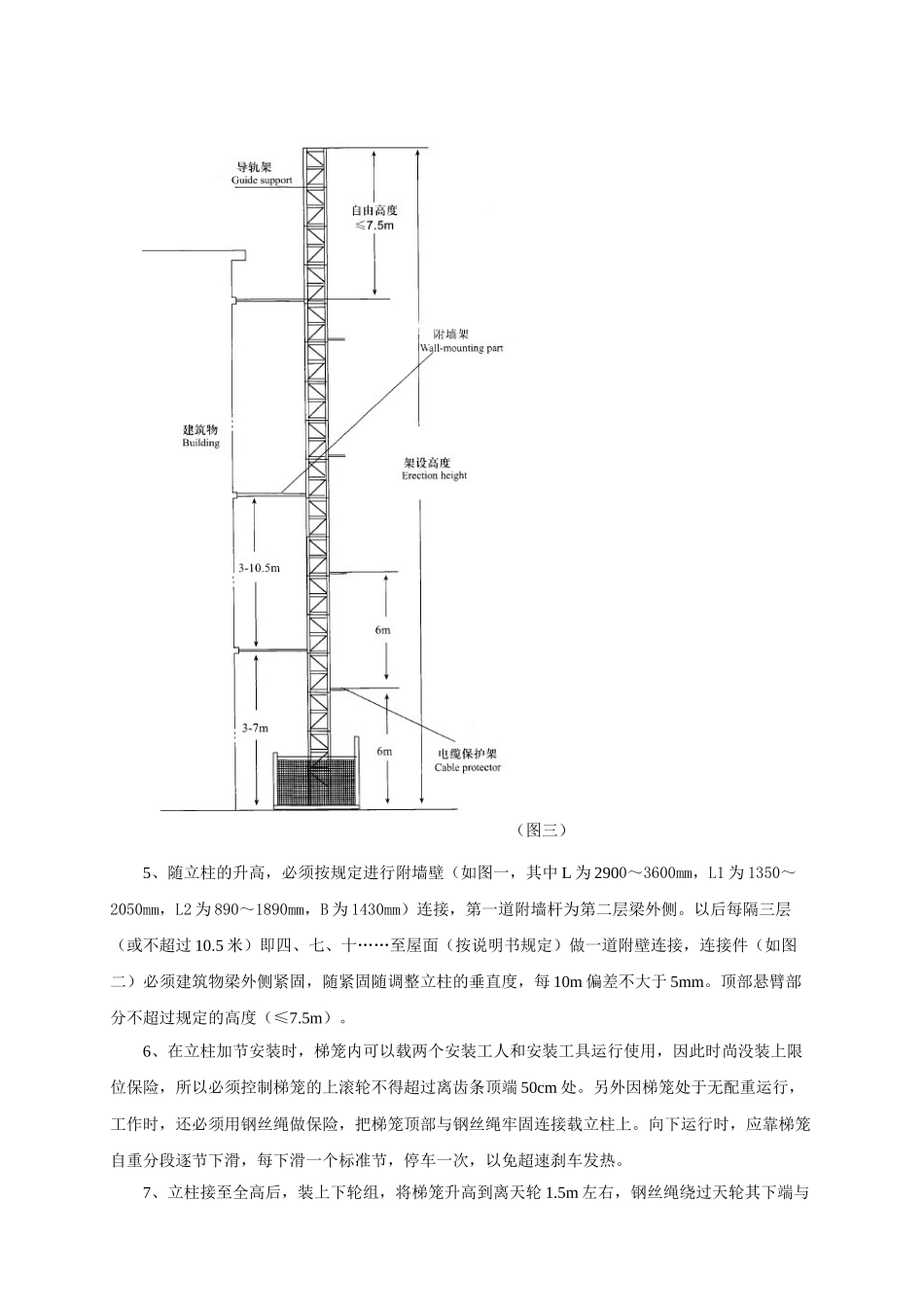

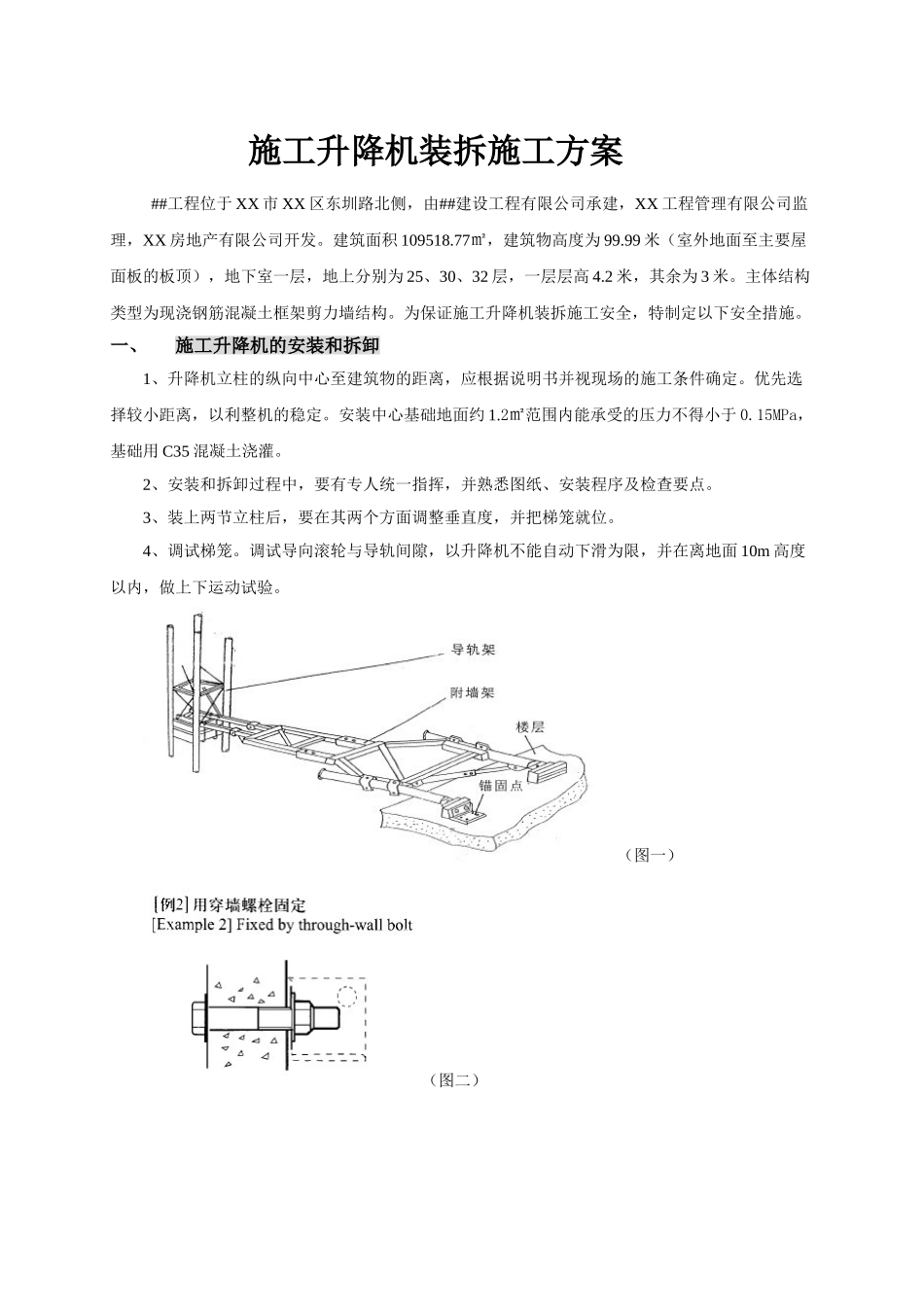

建筑起重机械安装与拆卸施工方案编制人：XX主 编：XX某建筑工程有限公司施工升降机装拆施工方案##工程位于 XX 市 XX 区东圳路北侧，由##建设工程有限公司承建，XX 工程管理有限公司监理，XX 房地产有限公司开发。建筑面积 109518.77㎡，建筑物高度为 99.99 米（室外地面至主要屋面板的板顶），地下室一层，地上分别为 25、30、32 层，一层层高 4.2 米，其余为 3 米。主体结构类型为现浇钢筋混凝土框架剪力墙结构。为保证施工升降机装拆施工安全，特制定以下安全措施。一、施工升降机的安装和拆卸1、升降机立柱的纵向中心至建筑物的距离，应根据说明书并视现场的施工条件确定。优先选择较小距离，以利整机的稳定。安装中心基础地面约 1.2㎡范围内能承受的压力不得小于 0.15MPa，基础用 C35 混凝土浇灌。2、安装和拆卸过程中，要有专人统一指挥，并熟悉图纸、安装程序及检查要点。3、装上两节立柱后，要在其两个方面调整垂直度，并把梯笼就位。4、调试梯笼。调试导向滚轮与导轨间隙，以升降机不能自动下滑为限，并在离地面 10m 高度以内，做上下运动试验。（图一）（图二）（图三）5、随立柱的升高，必须按规定进行附墙壁（如图一，其中 L 为 2900～3600mm，L1 为 1350～2050mm，L2 为 890～1890mm，B 为 1430mm）连接，第一道附墙杆为第二层梁外侧。以后每隔三层（或不超过 10.5 米）即四、七、十……至屋面（按说明书规定）做一道附壁连接，连接件（如图二）必须建筑物梁外侧紧固，随紧固随调整立柱的垂直度，每 10m 偏差不大于 5mm。顶部悬臂部分不超过规定的高度（≤7.5m）。6、在立柱加节安装时，梯笼内可以载两个安装工人和安装工具运行使用，因此时尚没装上限位保险，所以必须控制梯笼的上滚轮不得超过离齿条顶端 50cm 处。另外因梯笼处于无配重运行，工作时，还必须用钢丝绳做保险，把梯笼顶部与钢丝绳牢固连接载立柱上。向下运行时，应靠梯笼自重分段逐节下滑，每下滑一个标准节，停车一次，以免超速刹车发热。7、立柱接至全高后，装上下轮组，将梯笼升高到离天轮 1.5m 左右，钢丝绳绕过天轮其下端与平衡重用卡子（绳夹）固定，当钢丝绳直径为 18.5mm 时，应使用 Yb-20 型号的卡子，不少于 4 个，间距按 100～120mm 卡牢。当配重碰到下面缓冲弹簧时，梯笼顶离天轮架的距离应不小于300mm。8、安装完毕进行整机运行调试，荷载试验按《建筑机械技术试验规程》进行，合格后方能投入使用。9、在...
