车库及前室加压送风量计算

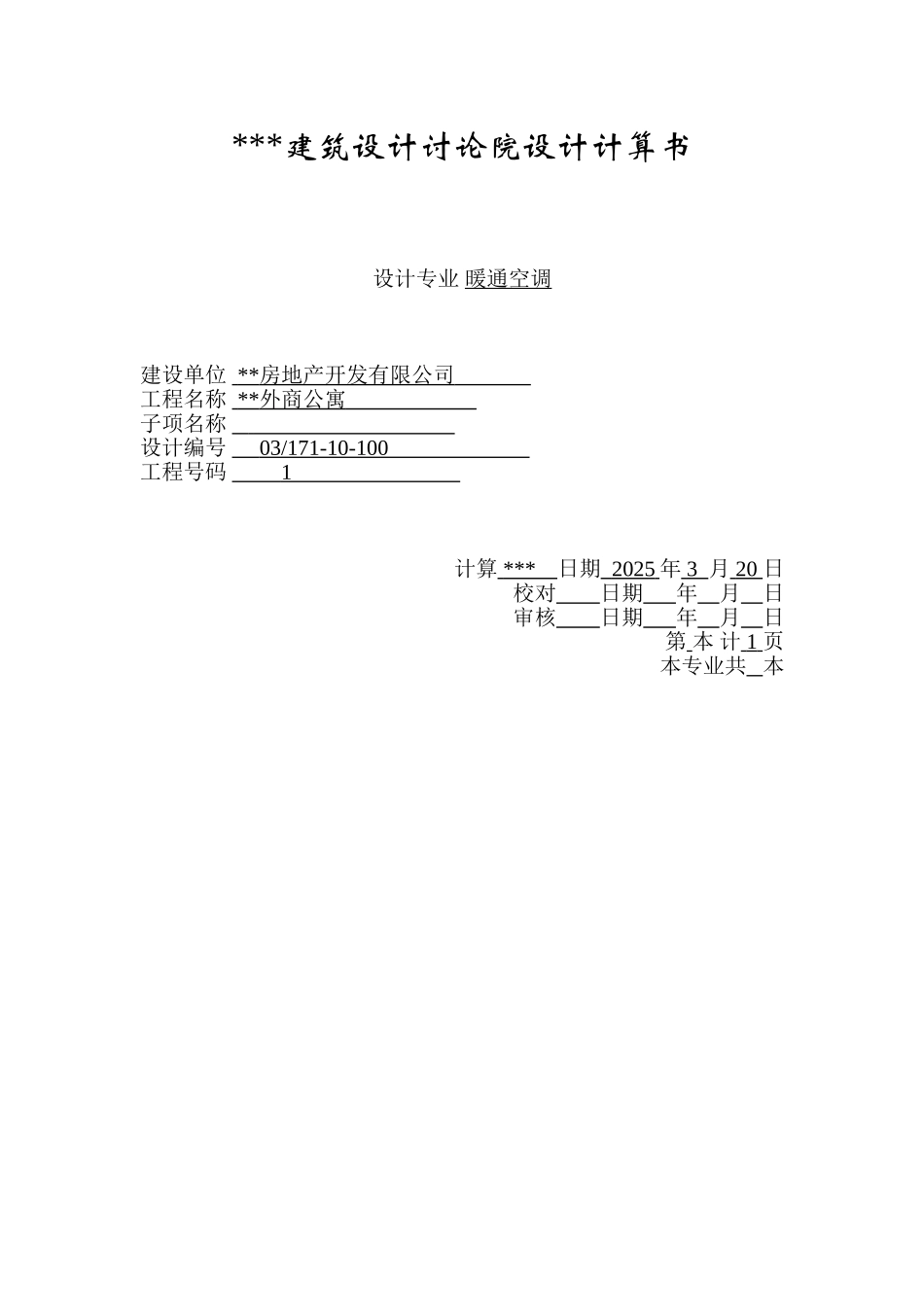

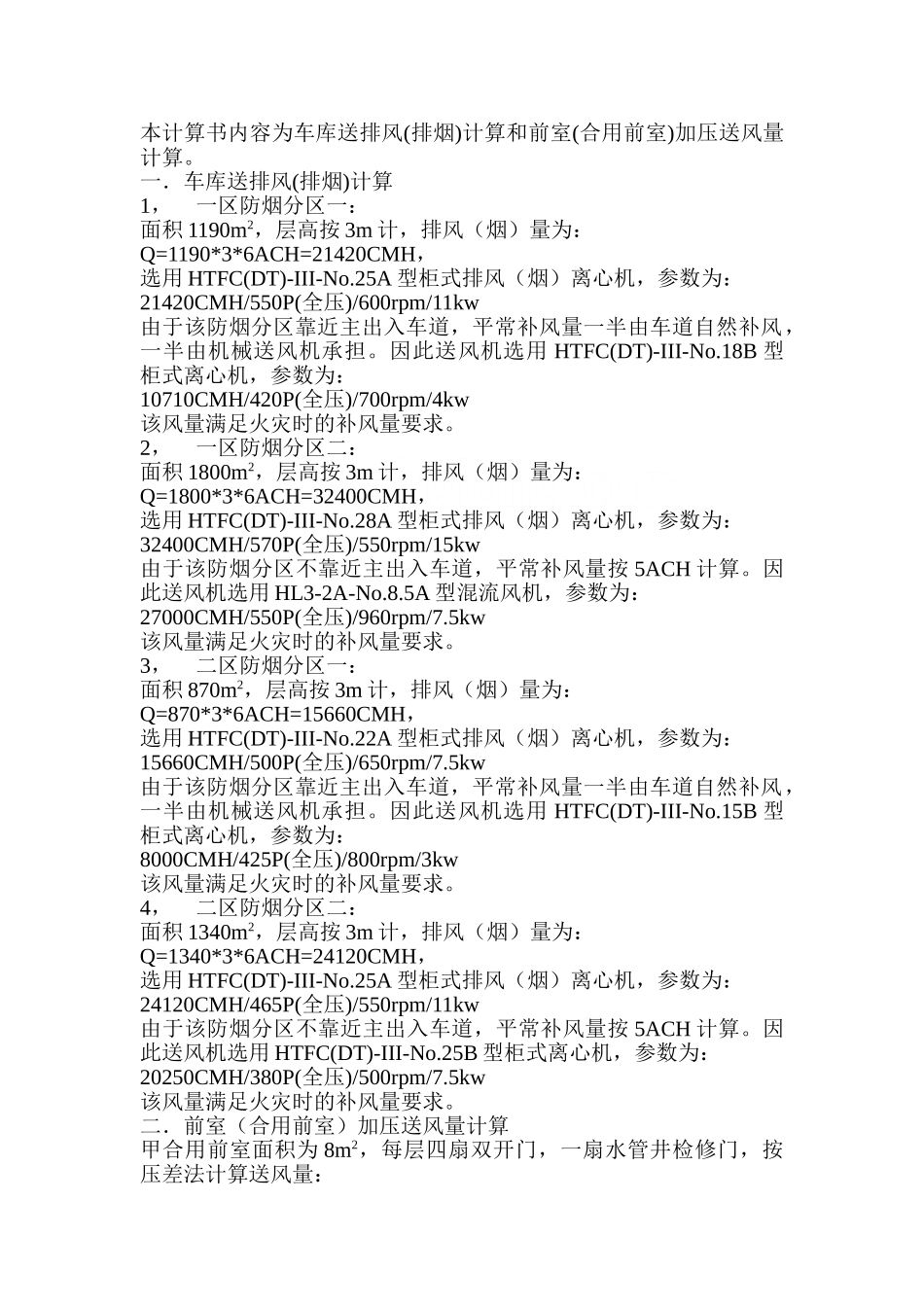

***建筑设计讨论院设计计算书设计专业 暖通空调建设单位 ** 房地产开发有限公司 工程名称 ** 外商公寓 子项名称 设计编号 03/171-10-100 工程号码 1 计算 *** 日期 2025 年 3 月 20 日校对 日期 年 月 日审核 日期 年 月 日第 本 计 1 页本专业共 本本计算书内容为车库送排风(排烟)计算和前室(合用前室)加压送风量计算。一．车库送排风(排烟)计算1，一区防烟分区一：面积 1190m2，层高按 3m 计，排风（烟）量为：Q=1190*3*6ACH=21420CMH，选用 HTFC(DT)-III-No.25A 型柜式排风（烟）离心机，参数为：21420CMH/550P(全压)/600rpm/11kw由于该防烟分区靠近主出入车道，平常补风量一半由车道自然补风，一半由机械送风机承担。因此送风机选用 HTFC(DT)-III-No.18B 型柜式离心机，参数为：10710CMH/420P(全压)/700rpm/4kw 该风量满足火灾时的补风量要求。2，一区防烟分区二：面积 1800m2，层高按 3m 计，排风（烟）量为：Q=1800*3*6ACH=32400CMH，选用 HTFC(DT)-III-No.28A 型柜式排风（烟）离心机，参数为：32400CMH/570P(全压)/550rpm/15kw由于该防烟分区不靠近主出入车道，平常补风量按 5ACH 计算。因此送风机选用 HL3-2A-No.8.5A 型混流风机，参数为：27000CMH/550P(全压)/960rpm/7.5kw 该风量满足火灾时的补风量要求。3，二区防烟分区一：面积 870m2，层高按 3m 计，排风（烟）量为：Q=870*3*6ACH=15660CMH，选用 HTFC(DT)-III-No.22A 型柜式排风（烟）离心机，参数为：15660CMH/500P(全压)/650rpm/7.5kw由于该防烟分区靠近主出入车道，平常补风量一半由车道自然补风，一半由机械送风机承担。因此送风机选用 HTFC(DT)-III-No.15B 型柜式离心机，参数为：8000CMH/425P(全压)/800rpm/3kw 该风量满足火灾时的补风量要求。4，二区防烟分区二：面积 1340m2，层高按 3m 计，排风（烟）量为：Q=1340*3*6ACH=24120CMH，选用 HTFC(DT)-III-No.25A 型柜式排风（烟）离心机，参数为：24120CMH/465P(全压)/550rpm/11kw由于该防烟分区不靠近主出入车道，平常补风量按 5ACH 计算。因此送风机选用 HTFC(DT)-III-No.25B 型柜式离心机，参数为：20250CMH/380P(全压)/500rpm/7.5kw 该风量满足火灾时的补风量要求。二．前室（合用前室）加压送风量计算甲合用前室面积为 8m2，每层四扇双开门，一扇水管井检修门，按压差法计算送风量：l=0.827*A*ΔP1/n*1..25上式中，漏风面积 A=12*9.2m*0.003+3*5.2*0.003=0.378m2，ΔP=25Pa，n=2，经计算，l=2.34m3/h=8424CMH与《高规》比较，加压送风量取 30000CMH，选用 HTFC(DT)-III-No.28A 型柜式离心机，参数为：30000CMH/570P(全压)/550rpm/15kw其余各前室与此相同。
