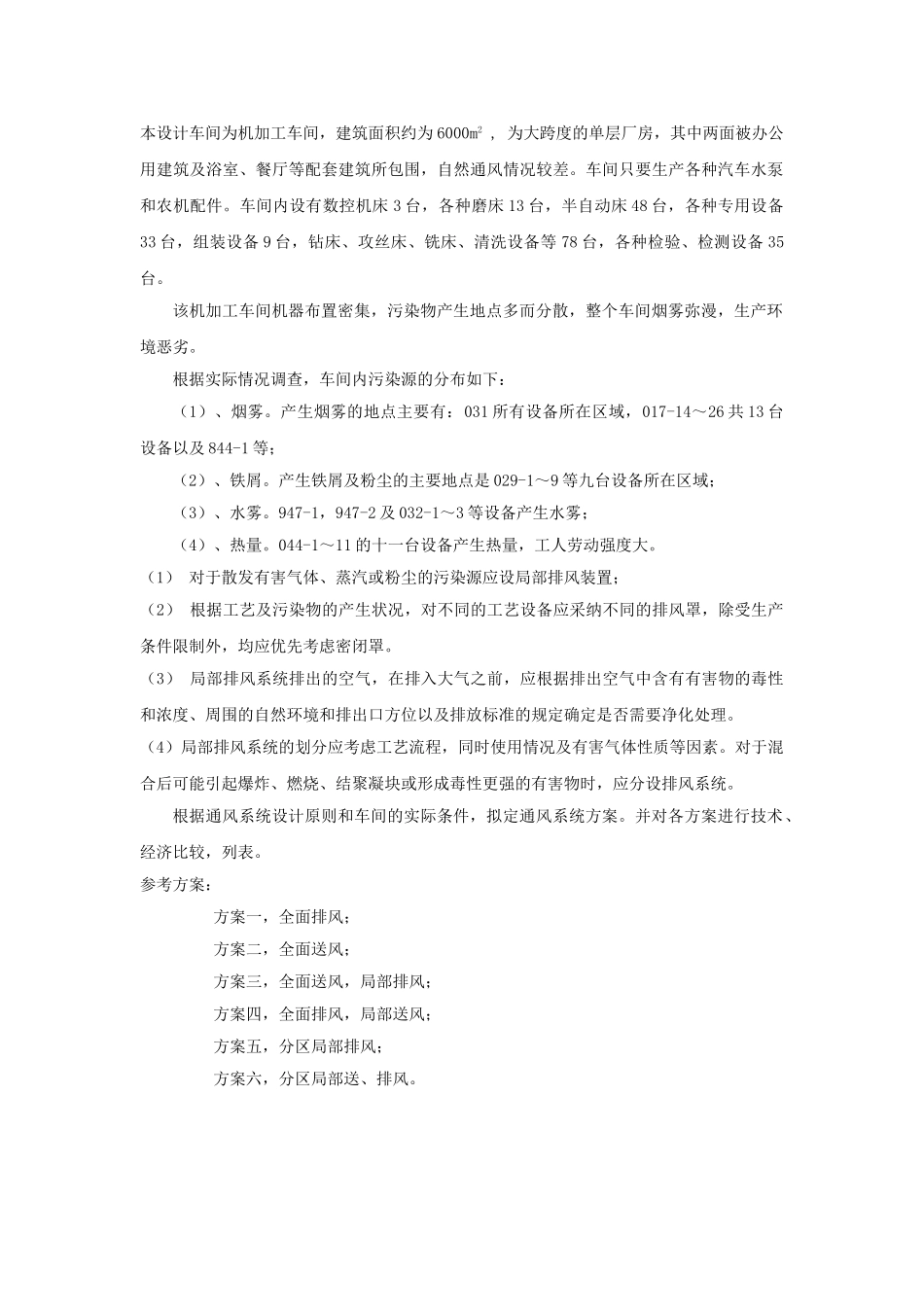

本设计车间为机加工车间，建筑面积约为 6000m2 , 为大跨度的单层厂房，其中两面被办公用建筑及浴室、餐厅等配套建筑所包围，自然通风情况较差。车间只要生产各种汽车水泵和农机配件。车间内设有数控机床 3 台，各种磨床 13 台，半自动床 48 台，各种专用设备33 台，组装设备 9 台，钻床、攻丝床、铣床、清洗设备等 78 台，各种检验、检测设备 35台。该机加工车间机器布置密集，污染物产生地点多而分散，整个车间烟雾弥漫，生产环境恶劣。根据实际情况调查，车间内污染源的分布如下：（1）、烟雾。产生烟雾的地点主要有：031 所有设备所在区域，017-14～26 共 13 台设备以及 844-1 等；（2）、铁屑。产生铁屑及粉尘的主要地点是 029-1～9 等九台设备所在区域；（3）、水雾。947-1，947-2 及 032-1～3 等设备产生水雾；（4）、热量。044-1～11 的十一台设备产生热量，工人劳动强度大。（1） 对于散发有害气体、蒸汽或粉尘的污染源应设局部排风装置；（2） 根据工艺及污染物的产生状况，对不同的工艺设备应采纳不同的排风罩，除受生产条件限制外，均应优先考虑密闭罩。（3） 局部排风系统排出的空气，在排入大气之前，应根据排出空气中含有有害物的毒性和浓度、周围的自然环境和排出口方位以及排放标准的规定确定是否需要净化处理。（4）局部排风系统的划分应考虑工艺流程，同时使用情况及有害气体性质等因素。对于混合后可能引起爆炸、燃烧、结聚凝块或形成毒性更强的有害物时，应分设排风系统。根据通风系统设计原则和车间的实际条件，拟定通风系统方案。并对各方案进行技术、经济比较，列表。参考方案：方案一，全面排风；方案二，全面送风；方案三，全面送风，局部排风；方案四，全面排风，局部送风；方案五，分区局部排风；方案六，分区局部送、排风。 方案名称方案说明优点缺点方案一，全面送风1 设 置 单 独 的 送 风 机房；2 在工作区设置送风口全面送风。1 系 统 简 单 ， 管 理 方便；2 送风口有效射流长，工作区舒适感好1 需设置单独的送风机房，占据一定的空间；2 粉尘和烟雾流经全车间，所需的通风量大，系统运行费用大。方案二，全面排风1 设 置 单 独 的 排 风 机房；2 在工作区设置排风口全面排风。1 系 统 简 单 ， 管 理 方便；2 在 有 效 吸 程 内 ， 排尘、排烟效果好；3 所需的排风量小，系统运行费用省。1 需设置单独的送风机房，占据一定的空...
