轻型建筑钢结构体系设计概述

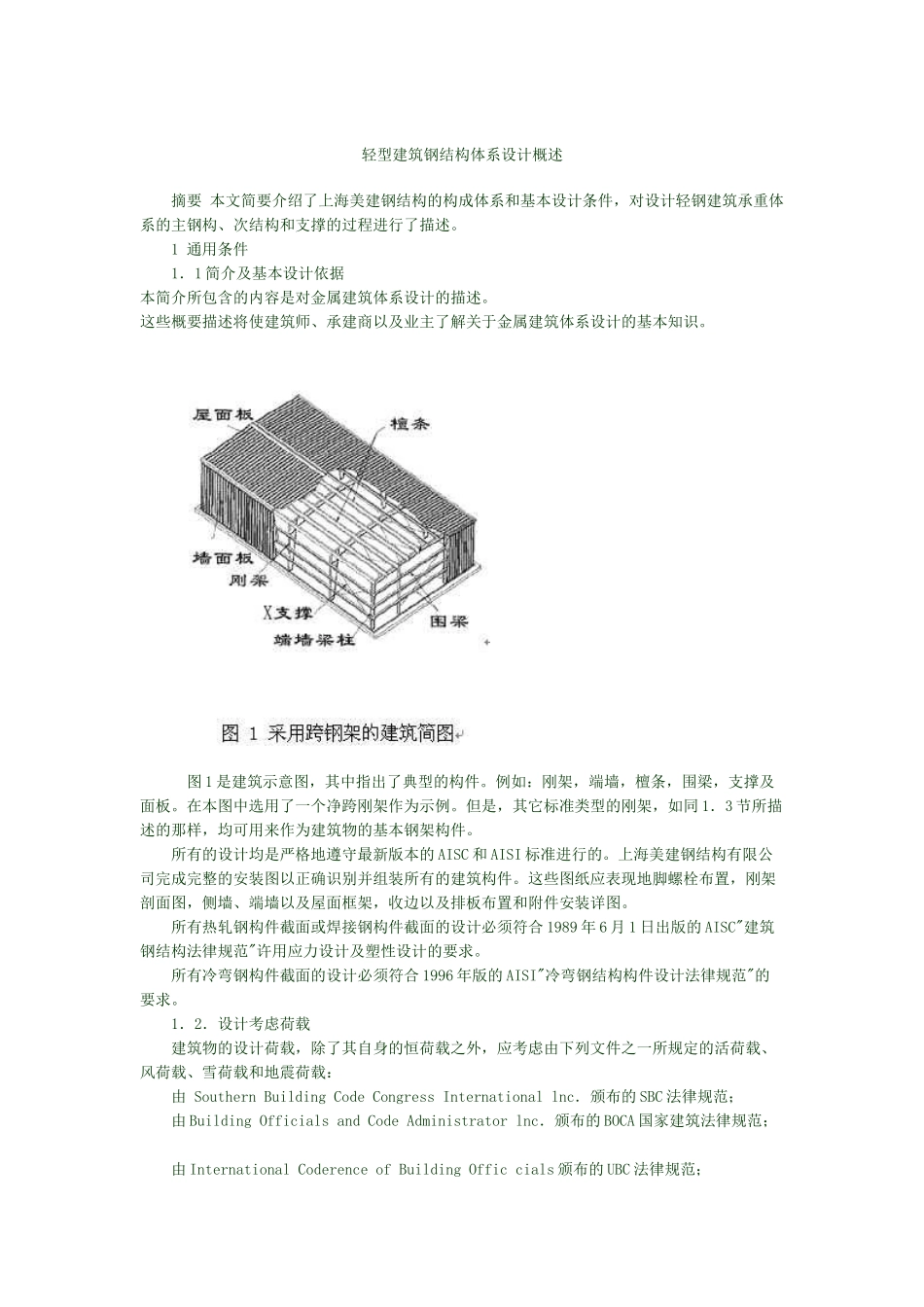

轻型建筑钢结构体系设计概述 摘要 本文简要介绍了上海美建钢结构的构成体系和基本设计条件，对设计轻钢建筑承重体系的主钢构、次结构和支撑的过程进行了描述。 1 通用条件 1．1 简介及基本设计依据 本简介所包含的内容是对金属建筑体系设计的描述。这些概要描述将使建筑师、承建商以及业主了解关于金属建筑体系设计的基本知识。 图 1 是建筑示意图，其中指出了典型的构件。例如：刚架，端墙，檀条，围梁，支撑及面板。在本图中选用了一个净跨刚架作为示例。但是，其它标准类型的刚架，如同 1．3 节所描述的那样，均可用来作为建筑物的基本钢架构件。 所有的设计均是严格地遵守最新版本的 AISC 和 AISI 标准进行的。上海美建钢结构有限公司完成完整的安装图以正确识别并组装所有的建筑构件。这些图纸应表现地脚螺栓布置，刚架剖面图，侧墙、端墙以及屋面框架，收边以及排板布置和附件安装详图。 所有热轧钢构件截面或焊接钢构件截面的设计必须符合 1989 年 6 月 1 日出版的 AISC"建筑钢结构法律规范"许用应力设计及塑性设计的要求。 所有冷弯钢构件截面的设计必须符合 1996 年版的 AISI"冷弯钢结构构件设计法律规范"的要求。 1．2．设计考虑荷载 建筑物的设计荷载，除了其自身的恒荷载之外，应考虑由下列文件之一所规定的活荷载、风荷载、雪荷载和地震荷载： 由 Southern Building Code Congress International lnc．颁布的 SBC 法律规范； 由 Building Officials and Code Administrator lnc．颁布的 BOCA 国家建筑法律规范； 由 International Coderence of Building Offic cials 颁布的 UBC 法律规范； 由 National Research of Council of Canada 颁布的 NBCC(加拿大国家建筑法律规范)； 由 Metal Building Manufacturers Association 颁布的《低层建筑体系手册》。 上海美建钢结构有限公司的结构设计能承受指定建筑法律规范所要求的最为不利的荷载组合的作用，任何情况下不能少于以下四种： a)建筑物的恒荷载加上均布的屋面活荷载(或雪荷载)作用于屋面区域的水平投影面上； b)建筑物的恒荷载加上垂直于建筑物外表面的风荷载(压力或是吸力)； c)建筑物的恒荷载加上风荷载加上 1/2 的屋面雪荷载； d)建筑物的恒荷载加上 1/2 的风荷载加上屋面雪荷载。 屋面的活荷载和雪荷载应作用于屋面的水平投影面上。风荷载应假设为水平作用并考虑为垂直于建筑表面的压...
