轻型门式刚架钢结构设计计算书

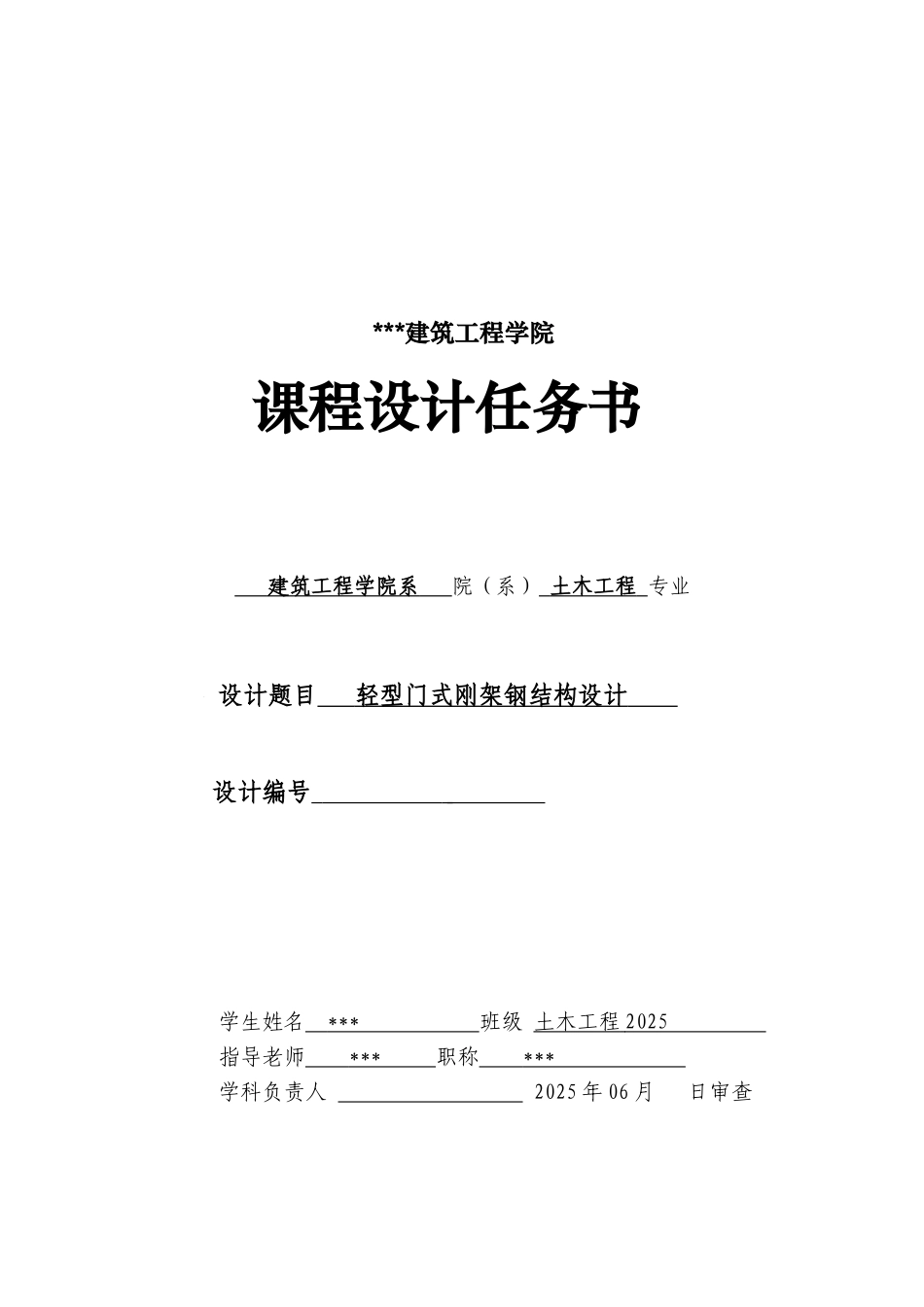

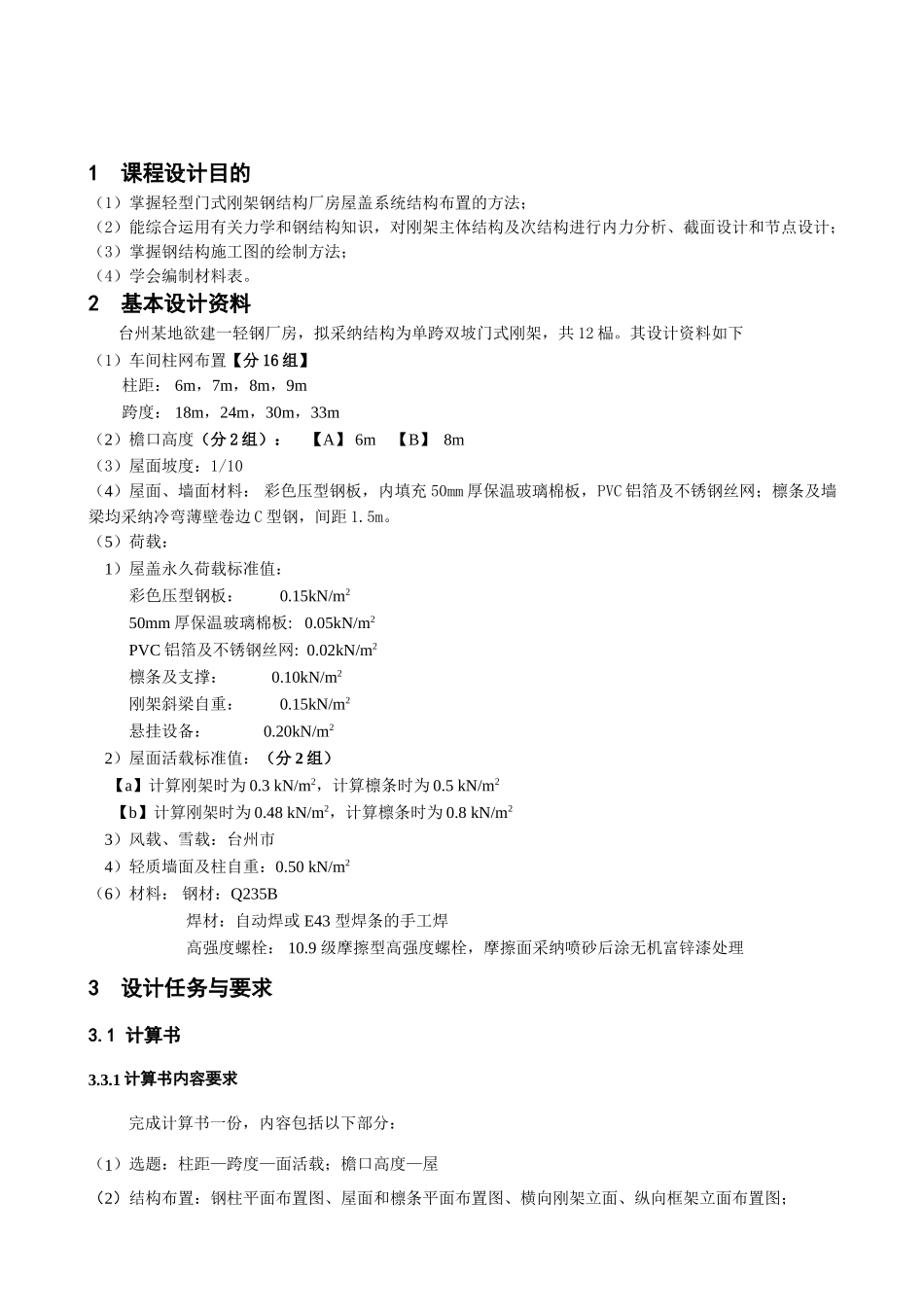

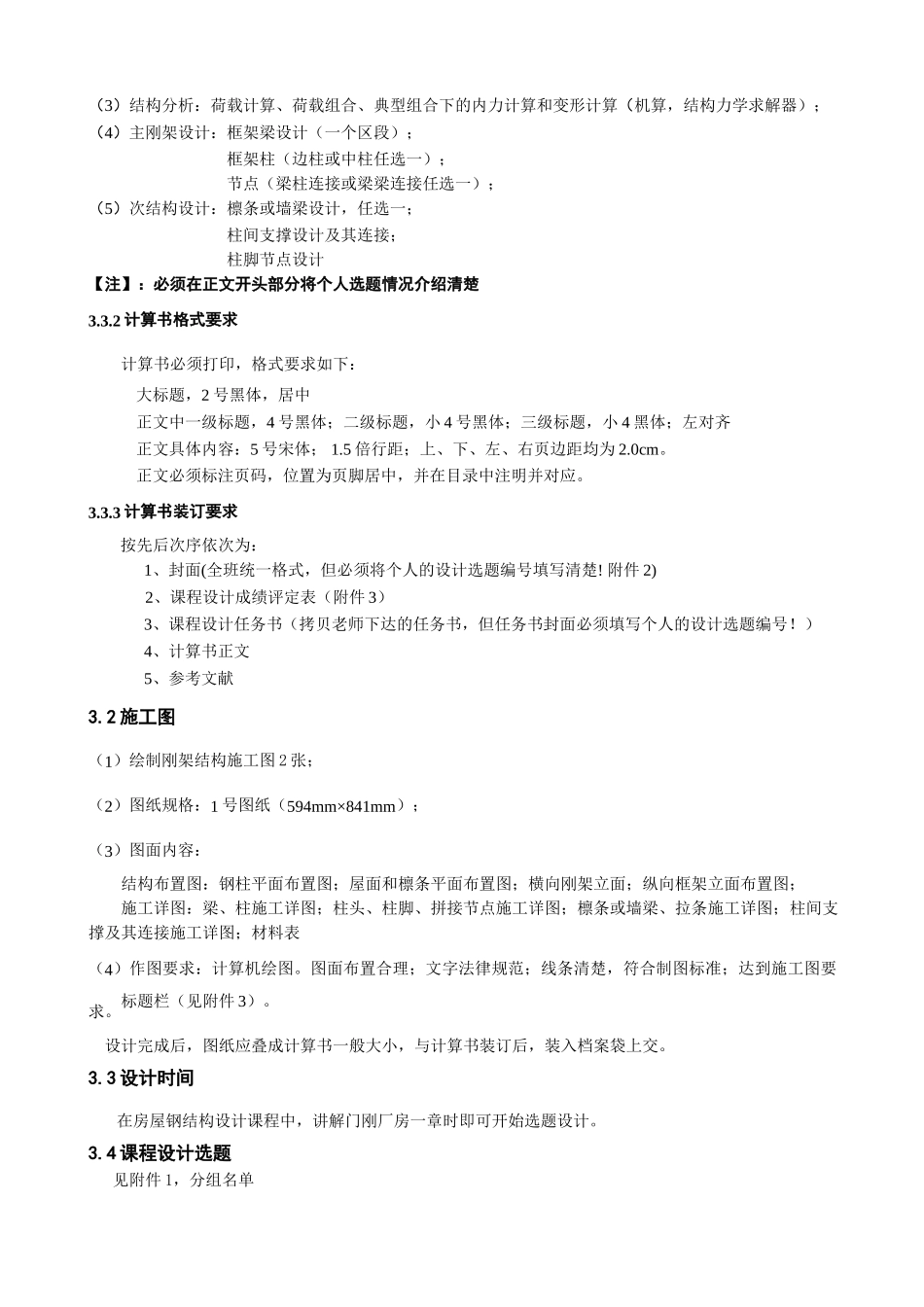

***建筑工程学院课程设计任务书 建筑工程学院系 院（系） 土木工程 专业 设计题目 轻型门式刚架钢结构设计 设计编号 学生姓名 *** 班级 土木工程 2025 指导老师 *** 职称 *** 学科负责人 2025 年 06 月 日审查1 课程设计目的（1）掌握轻型门式刚架钢结构厂房屋盖系统结构布置的方法；（2）能综合运用有关力学和钢结构知识，对刚架主体结构及次结构进行内力分析、截面设计和节点设计；（3）掌握钢结构施工图的绘制方法；（4）学会编制材料表。2 基本设计资料 台州某地欲建一轻钢厂房，拟采纳结构为单跨双坡门式刚架，共 12 榀。其设计资料如下（1）车间柱网布置【分 16 组】柱距： 6m，7m，8m，9m跨度： 18m，24m，30m，33m（2）檐口高度（分 2 组）： 【A】 6m 【B】 8m（3）屋面坡度：1/10（4）屋面、墙面材料： 彩色压型钢板，内填充 50mm 厚保温玻璃棉板，PVC 铝箔及不锈钢丝网；檩条及墙梁均采纳冷弯薄壁卷边 C 型钢，间距 1.5m。（5）荷载：1）屋盖永久荷载标准值：彩色压型钢板： 0.15kN/m250mm 厚保温玻璃棉板: 0.05kN/m2PVC 铝箔及不锈钢丝网: 0.02kN/m2檩条及支撑： 0.10kN/m2刚架斜梁自重： 0.15kN/m2悬挂设备： 0.20kN/m22）屋面活载标准值：（分 2 组） 【a】计算刚架时为 0.3 kN/m2，计算檩条时为 0.5 kN/m2【b】计算刚架时为 0.48 kN/m2，计算檩条时为 0.8 kN/m23）风载、雪载：台州市4）轻质墙面及柱自重：0.50 kN/m2（6）材料： 钢材：Q235B焊材：自动焊或 E43 型焊条的手工焊高强度螺栓： 10.9 级摩擦型高强度螺栓，摩擦面采纳喷砂后涂无机富锌漆处理3 设计任务与要求3.1 计算书3.3.1 计算书内容要求完成计算书一份，内容包括以下部分：（1）选题：柱距—跨度—面活载；檐口高度—屋（2）结构布置：钢柱平面布置图、屋面和檩条平面布置图、横向刚架立面、纵向框架立面布置图；（3）结构分析：荷载计算、荷载组合、典型组合下的内力计算和变形计算（机算，结构力学求解器）；（4）主刚架设计：框架梁设计（一个区段）；框架柱（边柱或中柱任选一）；节点（梁柱连接或梁梁连接任选一）；（5）次结构设计：檩条或墙梁设计，任选一；柱间支撑设计及其连接；柱脚节点设计【注】：必须在正文开头部分将个人选题情况介绍清楚3.3.2 计算书格式要求计算书必须打印，格式要求如下： 大标题，2 号黑体，居中正文中一级标题，4 号黑体；二级标题，小 4 号黑体...
