轻工业厂房楼盖方案设计VIP专享

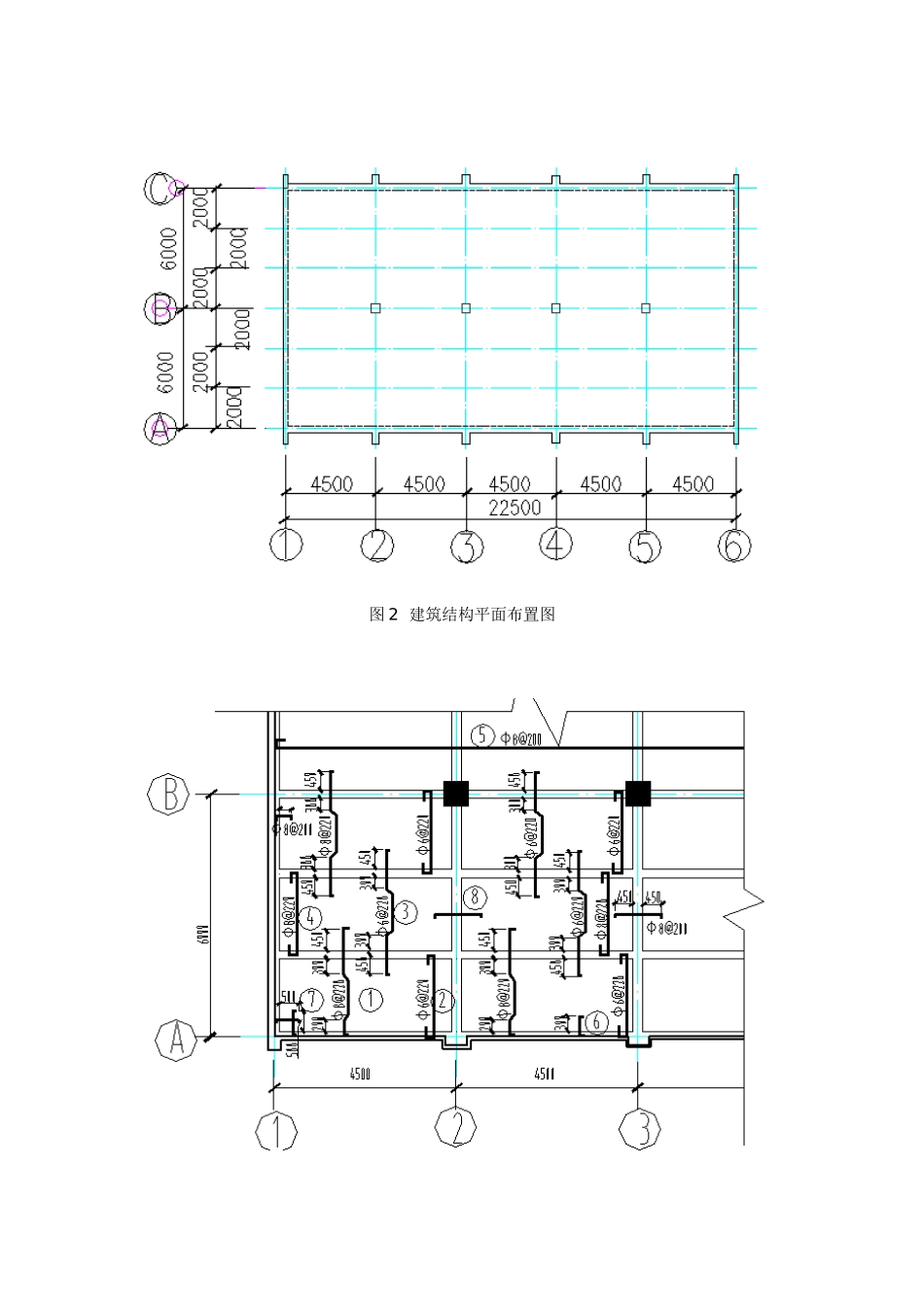

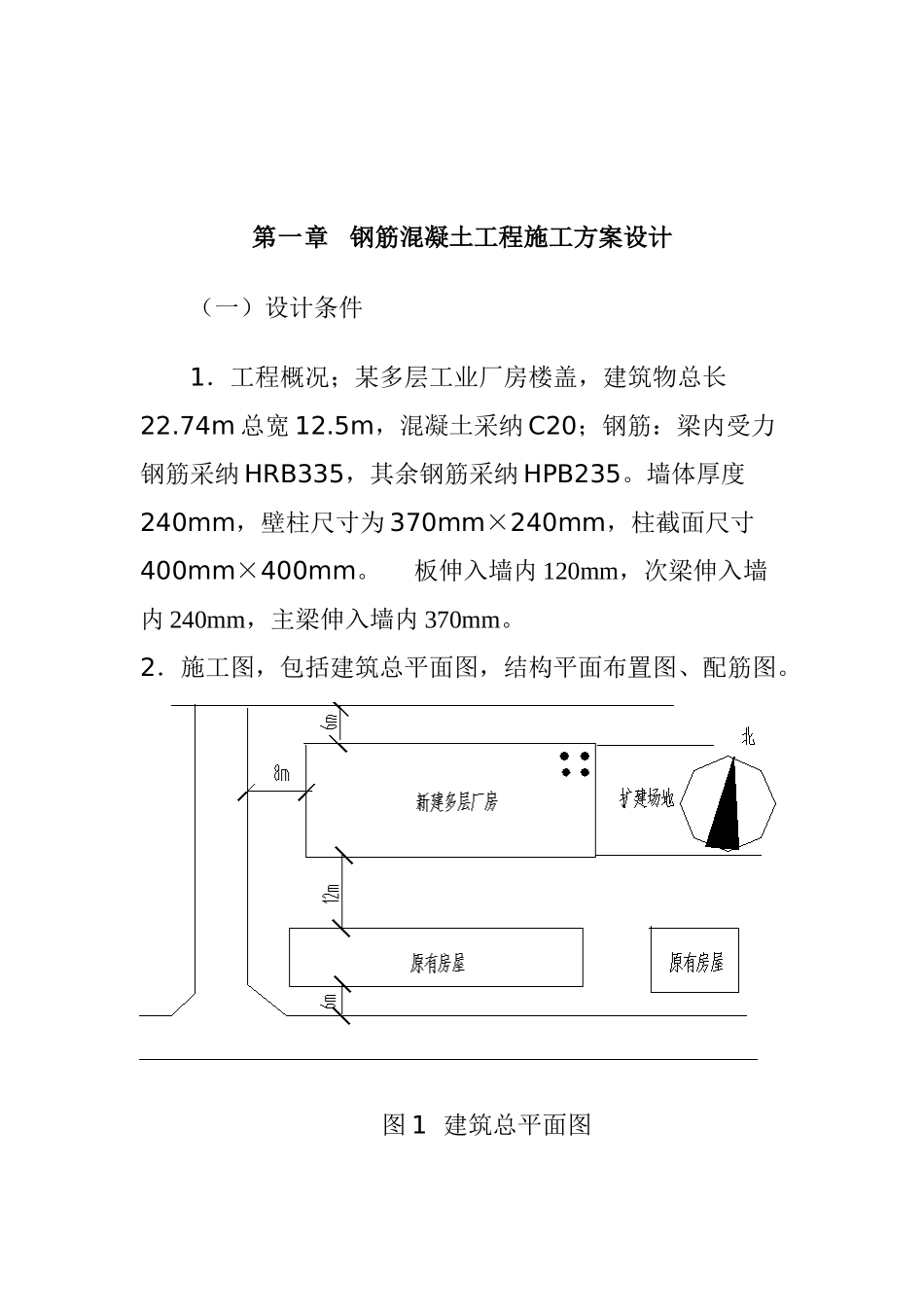

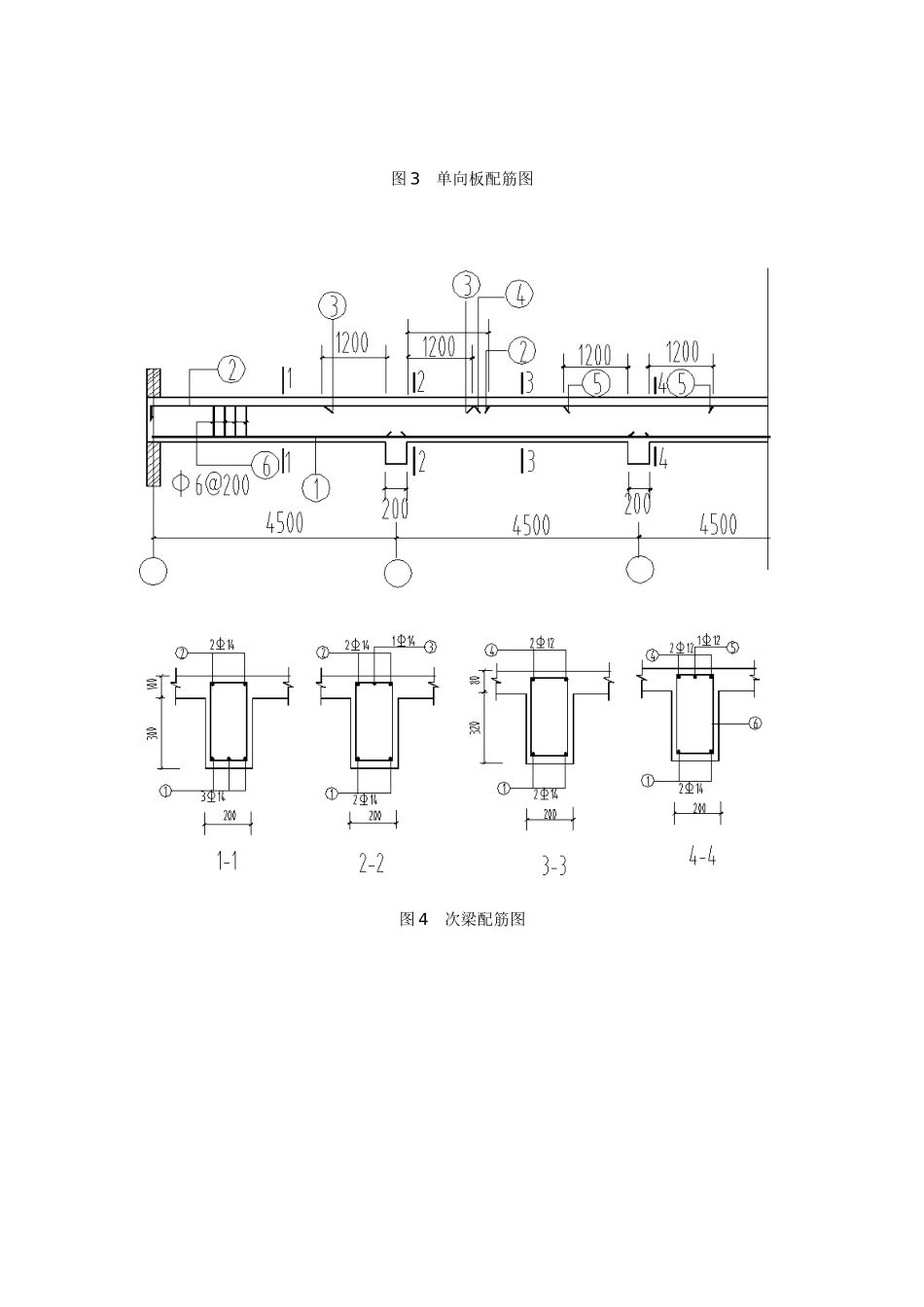

第一章 钢筋混凝土工程施工方案设计 （一）设计条件 1．工程概况；某多层工业厂房楼盖，建筑物总长22.74m 总宽 12.5m，混凝土采纳 C20；钢筋：梁内受力钢筋采纳 HRB335，其余钢筋采纳 HPB235。墙体厚度240mm，壁柱尺寸为 370mm×240mm，柱截面尺寸400mm×400mm。 板伸入墙内 120mm，次梁伸入墙内 240mm，主梁伸入墙内 370mm。2．施工图，包括建筑总平面图，结构平面布置图、配筋图。图 1 建筑总平面图 图 2 建筑结构平面布置图图 3 单向板配筋图图 4 次梁配筋图图 5 主梁配筋图（二）设计任务 1．模板配板设计； 2．制定模板安装和拆除方案； 3．钢筋配料计算； 4．混凝土浇筑方案； 5．质量保证和安全文明施工措施。 （三）基本要求 1．提交成果 （1）学生独立完成设计任务； （2）计算书 1 份，包括材料（模板、钢筋、混凝土计划）； （3）模板配板图。 2．成果要求 （1）计算书采纳设计用纸书写、清楚、工整并装订成册。 （2）图纸应采纳 A2 图幅，铅笔线，仿宋字。2.1 钢筋混凝土施工方案设计任务书2.1.1 题目:某市轻工业厂房楼盖施工方案设计 图 1 结构平面布置图2.1.2 设计条件 某市轻工业厂房承重体系为钢筋混凝土内框架，四周为 240mm 砖墙承重，厂房平面尺寸见图 1。材料：混凝土强度等级 C25；主梁、次梁主筋采纳 HRB335 级钢筋；其余钢筋采纳 HRB235 级钢筋。板伸入墙内 120mm，次梁伸入墙内 240mm，主梁伸入墙内 370mm。柱断面尺寸 400×400mm。2.2 课程设计指导书2.2.1 模板配板设计 一、组合钢模板的配板原则1、首先考虑采纳大规格钢模板，以提高施工工效，不足 50mm 的空缺，可用木方或木板补齐。2、阴阳角部位尽量采纳阴阳角模板，可减少砼漏浆，保证砼构件棱角整齐、美观。3、模板长向缝应错开，以提高模板的平整度。4、钢管支撑要在高度方向应设双向水平拉杆，用扣件连接成整体，增加刚度和稳定性，步距 1.2—1.5m。5、钢楞支撑要承受钢模传来的多点集中荷载，用对拉螺栓和斜支撑固定时，应使每块钢模有两处钢楞支撑，以加强刚度。6、U 型卡一定要用够，杜绝为赶进度而少加 U 型卡，使模板整体承载力降低，造成板缝扩张。二、模板配板设计1、主梁的配板设计 本工程主梁有四根，每根主梁有两等跨，由于四根主梁的截面尺寸与跨度均相同，因此只需设计一根主梁的一跨的模板配板图即可。主梁的截面尺寸为 250mm×500mm。跨度为 6m，主梁一端在墙上支承长度...
