运河船闸旧闸拆除施工方案

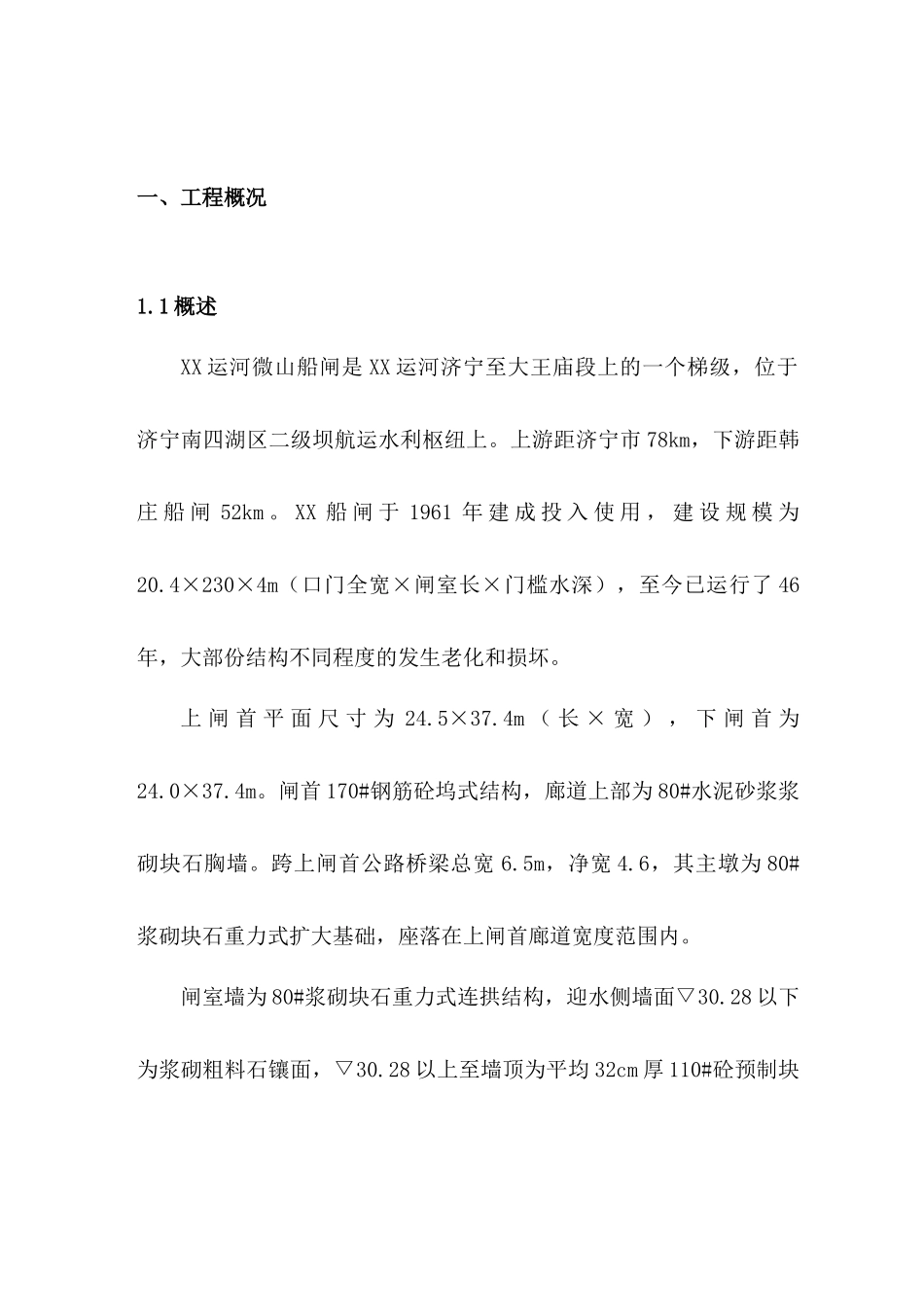

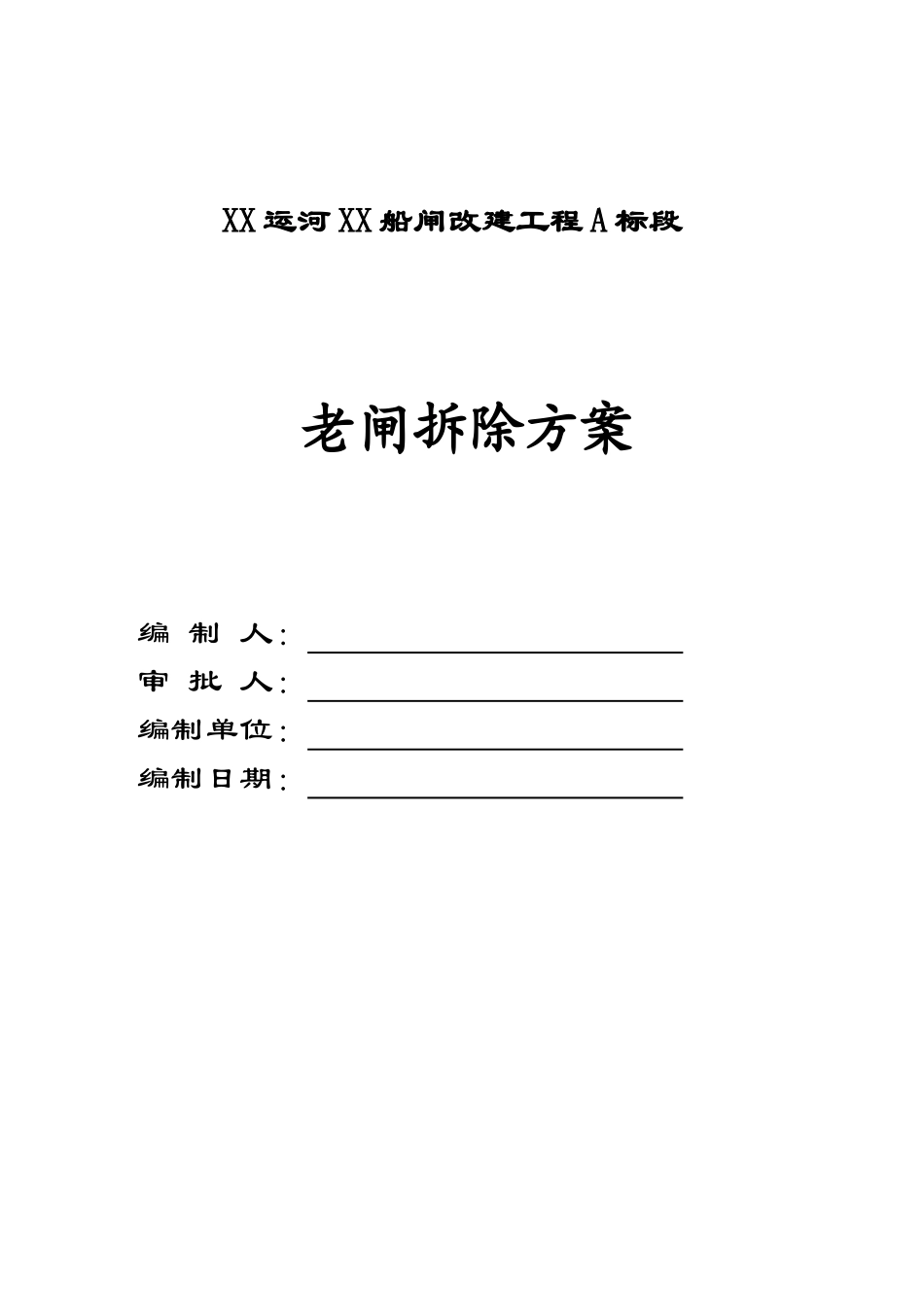

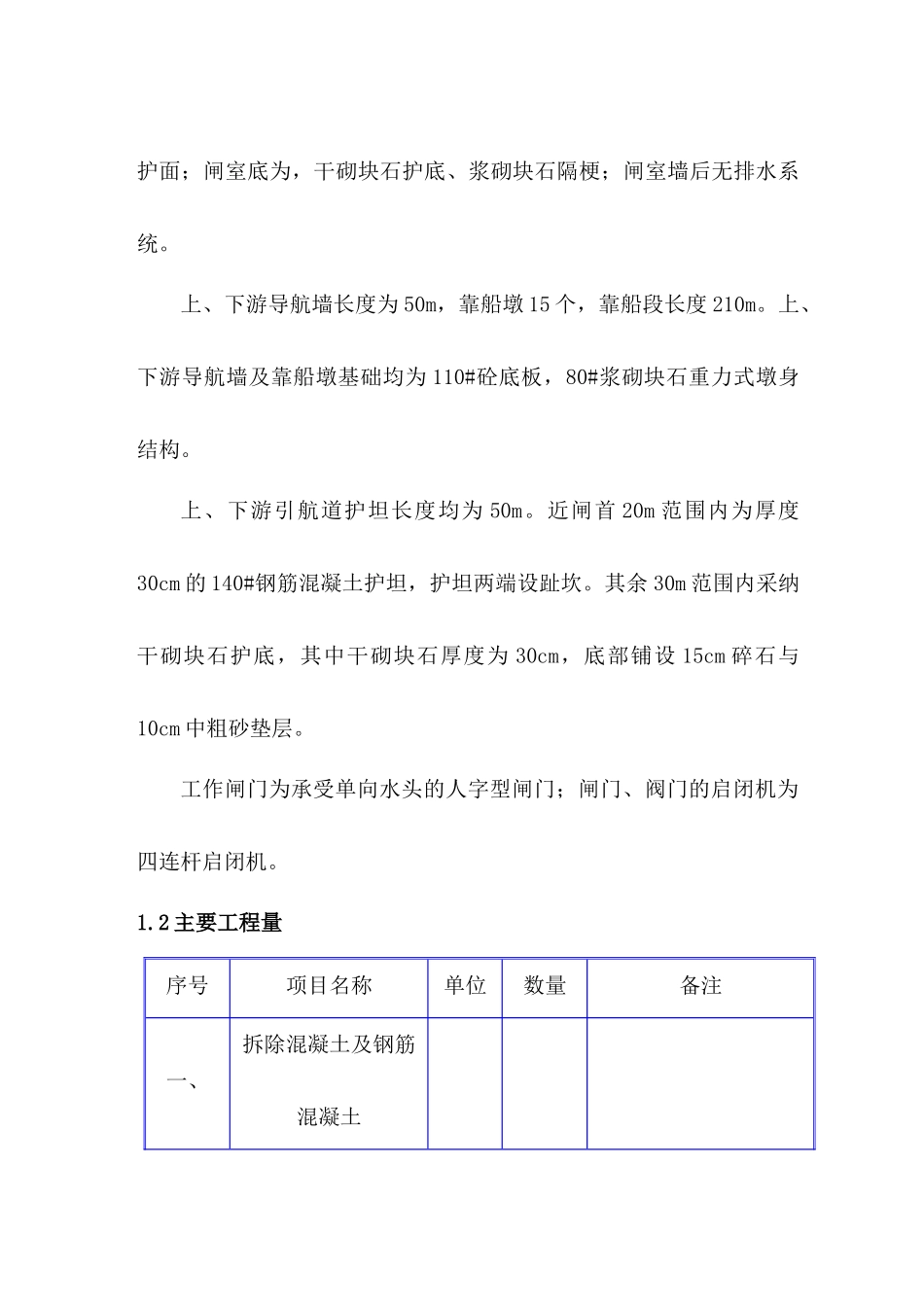

XX 运河 XX 船闸改建工程 A 标段老闸拆除方案编 制 人： 审 批 人： 编制单位： 编制日期： 一、工程概况1.1 概述XX 运河微山船闸是 XX 运河济宁至大王庙段上的一个梯级，位于济宁南四湖区二级坝航运水利枢纽上。上游距济宁市 78km，下游距韩庄 船 闸 52km 。 XX 船 闸 于 1961 年 建 成 投 入 使 用 ， 建 设 规 模 为20.4×230×4m（口门全宽×闸室长×门槛水深），至今已运行了 46年，大部份结构不同程度的发生老化和损坏。上 闸 首 平 面 尺 寸 为 24.5×37.4m （ 长 × 宽 ） ， 下 闸 首 为24.0×37.4m。闸首 170#钢筋砼坞式结构，廊道上部为 80#水泥砂浆浆砌块石胸墙。跨上闸首公路桥梁总宽 6.5m，净宽 4.6，其主墩为 80#浆砌块石重力式扩大基础，座落在上闸首廊道宽度范围内。闸室墙为 80#浆砌块石重力式连拱结构，迎水侧墙面▽30.28 以下为浆砌粗料石镶面，▽30.28 以上至墙顶为平均 32cm 厚 110#砼预制块护面；闸室底为，干砌块石护底、浆砌块石隔梗；闸室墙后无排水系统。上、下游导航墙长度为 50m，靠船墩 15 个，靠船段长度 210m。上、下游导航墙及靠船墩基础均为 110#砼底板，80#浆砌块石重力式墩身结构。上、下游引航道护坦长度均为 50m。近闸首 20m 范围内为厚度30cm 的 140#钢筋混凝土护坦，护坦两端设趾坎。其余 30m 范围内采纳干砌块石护底，其中干砌块石厚度为 30cm，底部铺设 15cm 碎石与10cm 中粗砂垫层。工作闸门为承受单向水头的人字型闸门；闸门、阀门的启闭机为四连杆启闭机。1.2 主要工程量序号 项目名称单位数量备注一、拆除混凝土及钢筋混凝土 1 上下游钢筋混凝土护坦m3360上下游钢筋混凝土护坦2 上下闸首m38835上下闸首3 闸室及格梗m314260闸室及格梗4 机房拆除m2600 5 下游靠船墩空心板梁块15下游靠船墩空心板梁，含栏杆、照明灯杆6 上游靠船墩空心板梁块15下游靠船墩空心板梁，含栏杆、照明灯杆7 上游导航墙m130上游导航墙8 下游导航墙m110下游导航墙二、原闸门、阀门、启闭机拆除 1 闸门拆除扇4 2 阀门拆除扇4 3 启闭机拆除套4 三、 拆除砌体 1 上下闸首m32400上下闸首2 上游靠船墩座15上游靠船墩3 下游靠船墩座15下游靠船墩4 老桥拆除座1 四、 闸区照明灯杆拆除项1 1.3 施工进度计划根据目前实际情况，开工日期暂定为 7 月 1 日，拆除总工期为 75个工作日。工 序2025 年 7 月202...
