金都汉宫商业C-1幕墙计算式

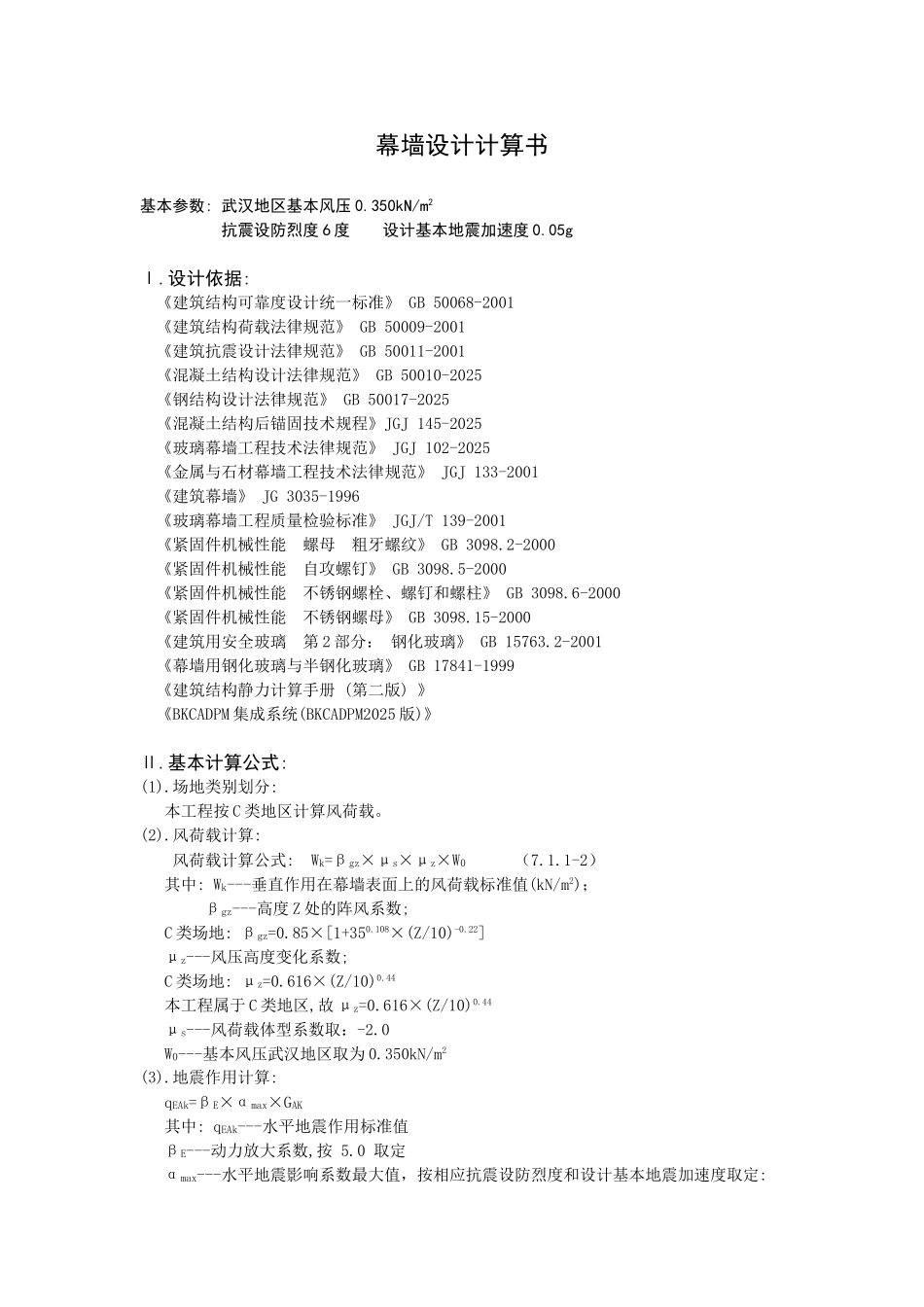

幕墙设计计算书 基本参数: 武汉地区基本风压 0.350kN/m2 抗震设防烈度 6 度 设计基本地震加速度 0.05g Ⅰ.设计依据: 《建筑结构可靠度设计统一标准》 GB 50068-2001 《建筑结构荷载法律规范》 GB 50009-2001 《建筑抗震设计法律规范》 GB 50011-2001 《混凝土结构设计法律规范》 GB 50010-2025 《钢结构设计法律规范》 GB 50017-2025 《混凝土结构后锚固技术规程》JGJ 145-2025 《玻璃幕墙工程技术法律规范》 JGJ 102-2025 《金属与石材幕墙工程技术法律规范》 JGJ 133-2001 《建筑幕墙》 JG 3035-1996 《玻璃幕墙工程质量检验标准》 JGJ/T 139-2001 《紧固件机械性能 螺母 粗牙螺纹》 GB 3098.2-2000 《紧固件机械性能 自攻螺钉》 GB 3098.5-2000 《紧固件机械性能 不锈钢螺栓、螺钉和螺柱》 GB 3098.6-2000 《紧固件机械性能 不锈钢螺母》 GB 3098.15-2000 《建筑用安全玻璃 第 2 部分： 钢化玻璃》 GB 15763.2-2001 《幕墙用钢化玻璃与半钢化玻璃》 GB 17841-1999 《建筑结构静力计算手册 (第二版) 》 《BKCADPM 集成系统(BKCADPM2025 版)》Ⅱ.基本计算公式: (1).场地类别划分: 本工程按 C 类地区计算风荷载。(2).风荷载计算: 风荷载计算公式: Wk=βgz×μs×μz×W0 （7.1.1-2） 其中: Wk---垂直作用在幕墙表面上的风荷载标准值(kN/m2)； βgz---高度 Z 处的阵风系数; C 类场地: βgz=0.85×[1+350.108×(Z/10)-0.22] μz---风压高度变化系数; C 类场地: μz=0.616×(Z/10)0.44 本工程属于 C 类地区,故 μz=0.616×(Z/10)0.44 μs---风荷载体型系数取：-2.0 W0---基本风压武汉地区取为 0.350kN/m2(3).地震作用计算: qEAk=βE×αmax×GAK 其中: qEAk---水平地震作用标准值 βE---动力放大系数,按 5.0 取定 αmax---水平地震影响系数最大值，按相应抗震设防烈度和设计基本地震加速度取定: 武汉设计基本地震加速度为 0.05g，抗震设防烈度为 6 度，故取 αmax=0.04 GAK---幕墙构件的自重(N/m2) 进行幕墙构件的承载力设计时，作用分项系数，按下列规定取值： ① 一般情况下，永久荷载、风荷载和地震作用的分项系数 γG、γW、γE 应分别取1.2、1.4 和 1.3； ② 当永久荷载的效应起控制作用时，其分项系数 γG应取 1.35；此时，参加组合的可变荷载效应仅限于竖向荷载效应； ③ 当永久荷载的效应对构件利时，其分项系...
