钢厂高炉系统施工组织设计

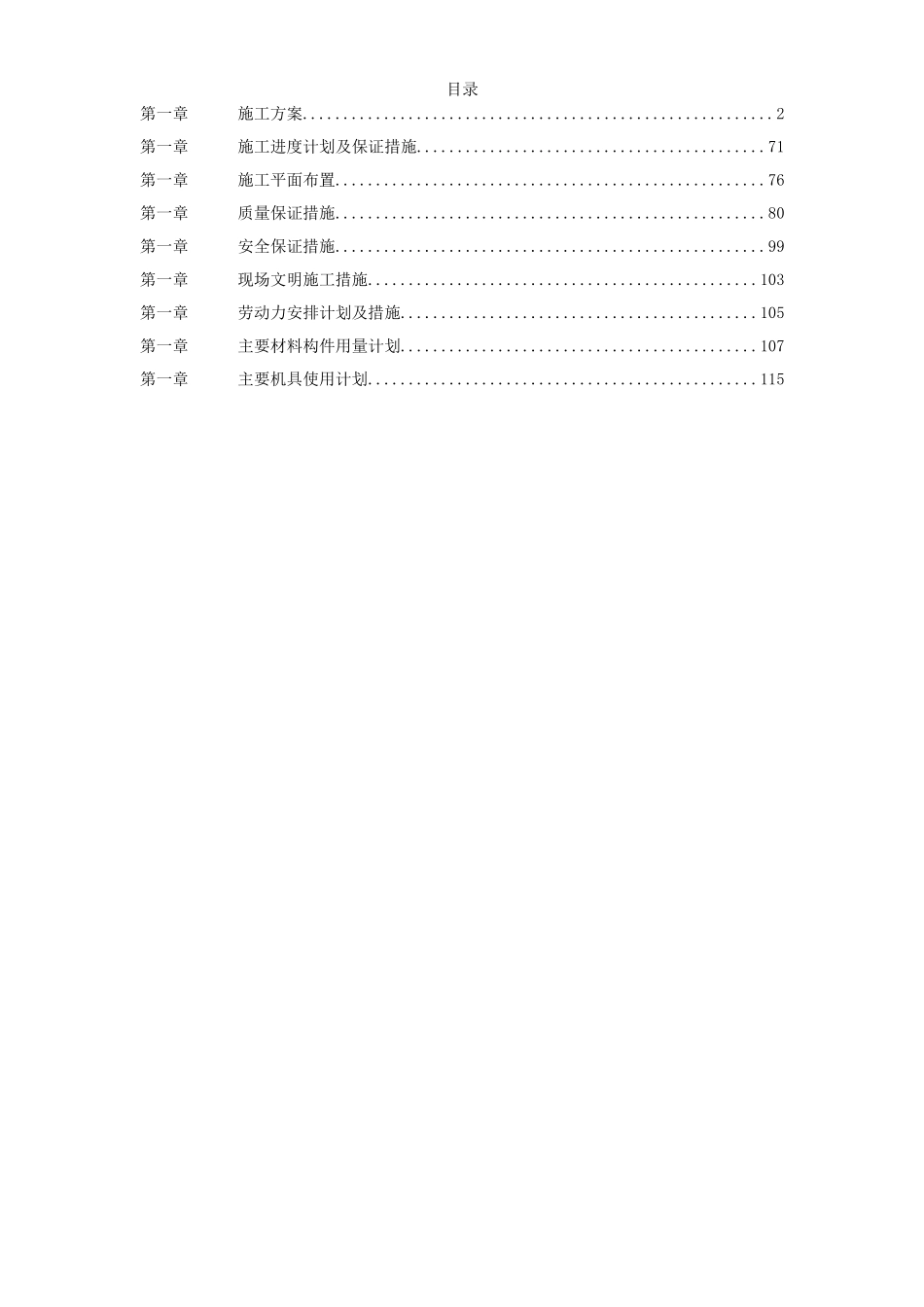

目录第一章施工方案..........................................................2第一章施工进度计划及保证措施...........................................71第一章施工平面布置.....................................................76第一章质量保证措施.....................................................80第一章安全保证措施.....................................................99第一章现场文明施工措施................................................103第一章劳动力安排计划及措施............................................105第一章主要材料构件用量计划............................................107第一章主要机具使用计划................................................115施工方案1.1 工程概况*钢 3 号高炉移地大修改造工程，煤粉喷吹系统先上 1 台中速磨煤机及其配套设备供 3 号高炉喷煤，预留 1 台中速磨煤机及其配套设备的安装位置，以满足将来*钢全厂高炉的煤粉平衡要求。煤粉喷吹系统主要包括制粉间、喷吹站、转运站、通廊及管网支架等。1.1.1 制粉间：制粉间为多层砼框架结构，长度 59m，进深 15m,高度 39 m。砼现浇梁、板、独立砼基础。屋面采纳卷材防水。二层以下采纳砖墙，二层以上采纳压型钢板瓦封闭。磨煤机等设备基础均采纳块式基础形式。配电室部分为三层框架，长度为 15 m,进深 6 m。其中一层为配电室，二、三层为值班室。1.1.2 喷吹站：喷吹站为五层钢筋砼框架结构（其中值班室为二层），长度 16 m,进深 9 m。砼现浇梁、板、独立砼基础，屋面采纳卷材防水，二层值班室及控制室、电气设备、仪表计算机等设于二层控制室内。1.1.3 转运站及通廊支架：转运站为三层钢筋砼框架结构，砼现浇梁、板、独立砼基础。二层以上采纳加气砼砌块墙体封闭，屋面采纳卷材防水，实腹钢门、窗。通廊及支架均采纳钢结构。1.1.4 现场条件：本标段工程属新建工程，场地狭窄，场区内构筑较多。交通方便，施工用水，用电可就近接入。1.1.5 喷煤工艺3#高炉喷煤采纳间隙喷吹，由制粉系统和喷吹系统两部分组成，煤粉经制粉间制备后，由仓式泵输送到喷吹站的喷煤罐组向高炉喷吹，喷煤系统全部采纳 PLC 控制,设自动和手动操作，机旁设检修操作平台。1.1.6 制粉系统制粉系统由原煤运输、煤粉制备、燃料炉供应系统和煤粉输送系统组成，原煤由现有的甲1、甲 2 胶带机给到甲 3 胶带机上，再由...
