钢屋架课程设计

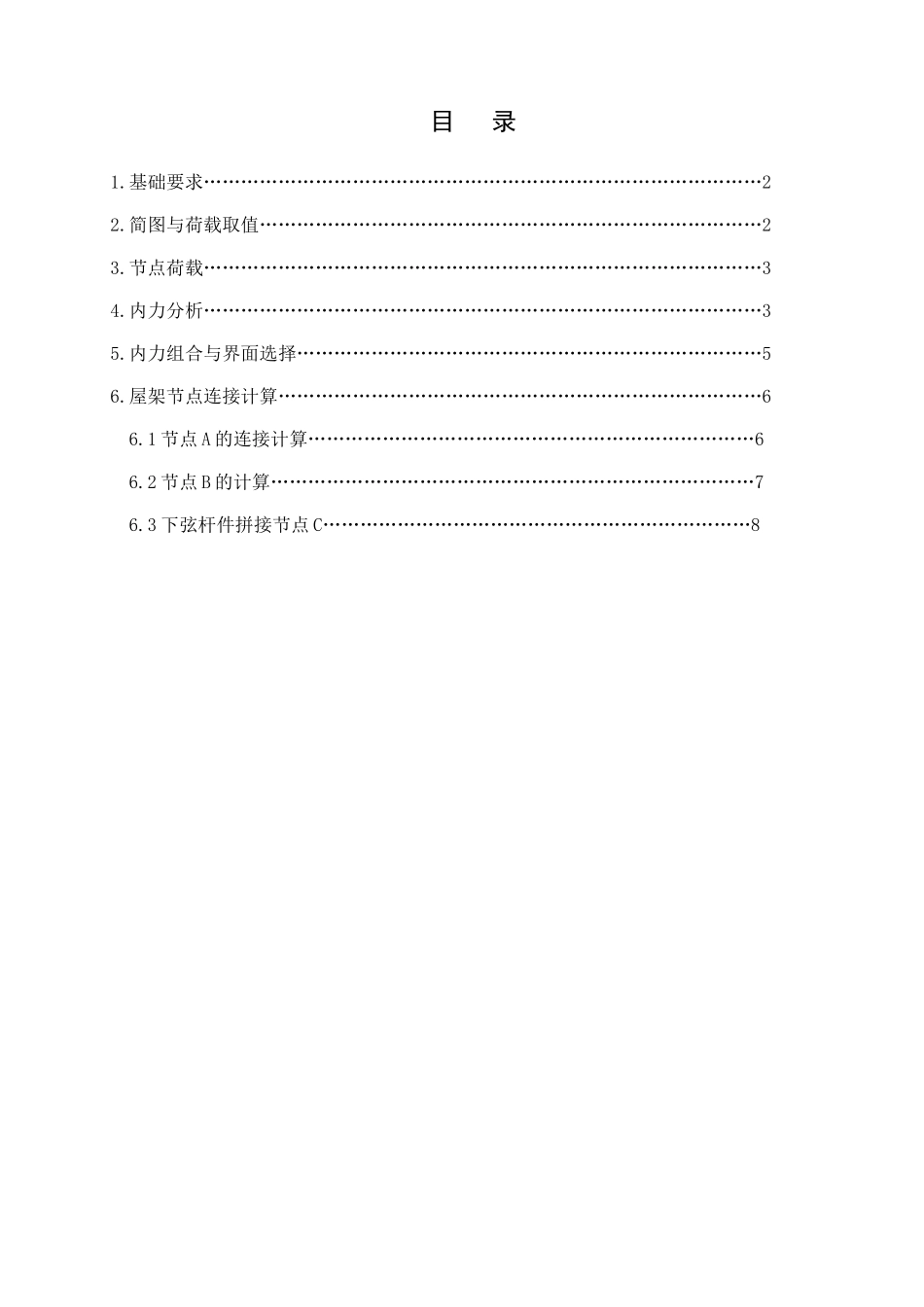

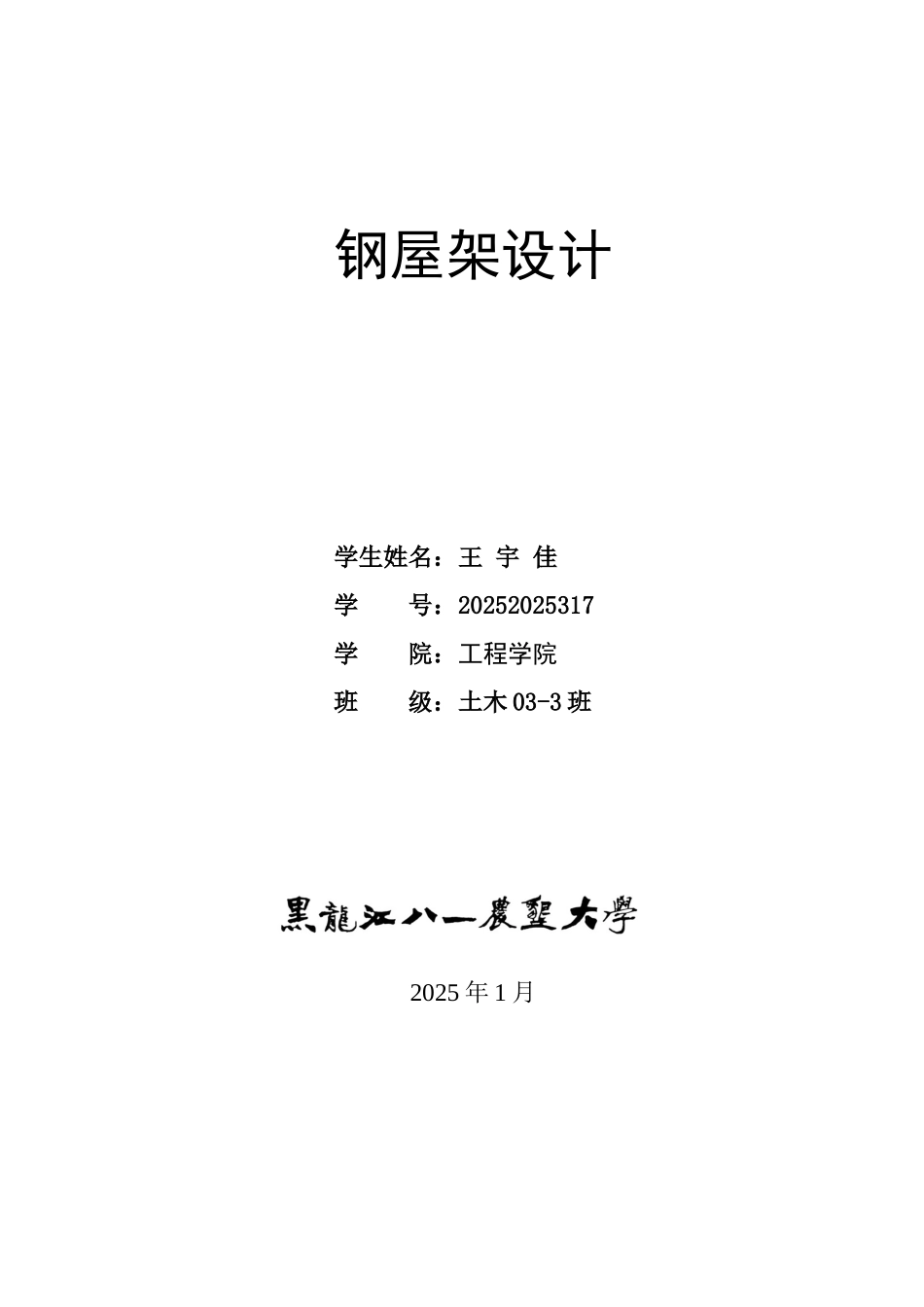

钢屋架设计学生姓名：王 宇 佳学 号：20252025317学 院：工程学院班 级：土木 03-3 班 2025 年 1 月目 录1.基础要求………………………………………………………………………………22.简图与荷载取值………………………………………………………………………23.节点荷载………………………………………………………………………………34.内力分析………………………………………………………………………………35.内力组合与界面选择…………………………………………………………………5 6.屋架节点连接计算……………………………………………………………………6 6.1 节点 A 的连接计算………………………………………………………………6 6.2 节点 B 的计算……………………………………………………………………7 6.3 下弦杆件拼接节点 C……………………………………………………………8 1 基础要求1.1 据给定要求设计单跨厂房钢屋盖。设计时间规定为一周，设计内容包括支撑布置、檩条设计（有檩条屋盖）、屋架设计就。要有完整的设计计算书一份（A4 纸打印）、和屋架施工图一张（A0 或 A1 图纸打印）。1.2 单跨厂房钢屋盖具体设计内容要求 屋架形式:梯形屋架,屋架跨 24m,屋架间距 6m,厂房长度 120m.1.3 其他资料1.3.1 钢材为 Q235-B，焊条 E43 型。1.3.2 屋架支撑于钢筋混凝土柱上，钢筋混凝土强度等级为 C20。1.3.3 梯形屋架采纳 1.5×6m2 简图与荷载取值 1 屋架简图2.1 屋面永久荷载： 标准值 kN m-2 分项系数 设计值 kN m-2 1mm20%107 胶水泥素浆 0.02 1.2 0.024 防水层 SBC120 防水卷材 0.003 1.2 0.0036 粘结层（水泥与 5%107 胶） 0.1 1.2 0.12 找平层（水泥砂浆 20mm 厚） 0.40 1.2 0.48隔气层：SBC120 防水卷材 0.0025 1.2 0.0030 保温层：（珍珠岩 150mm） 0.675 1.2 0.81 基层：（水泥沙浆 20mm 厚） 0.40 1.2 0.48 1.5×6m 大型屋板 1.40 1.2 1.68 吊挂管道重 0.1 1.2 0.12 屋架及支撑自重 0.5 1.2 0.60 合计 4.2kN/m22.2 屋面活荷载雪荷载 0.7 1.4 0.98 ≈1 0.98 ≈1 kN/m2 2.3 不考虑风荷载的作用3 节点荷载 屋架节点荷载计算简图 4 节点计算简图3.1 全跨恒荷载作（上弦长度为 3.015m） P1＝3.015×6×4.2/2＝38kNP2＝3.015×6×4.2＝76kNRA＝RB＝38+3.5×76＝304kN3.2 全跨活荷载作用： P...
