钢屋架课程设计计算书

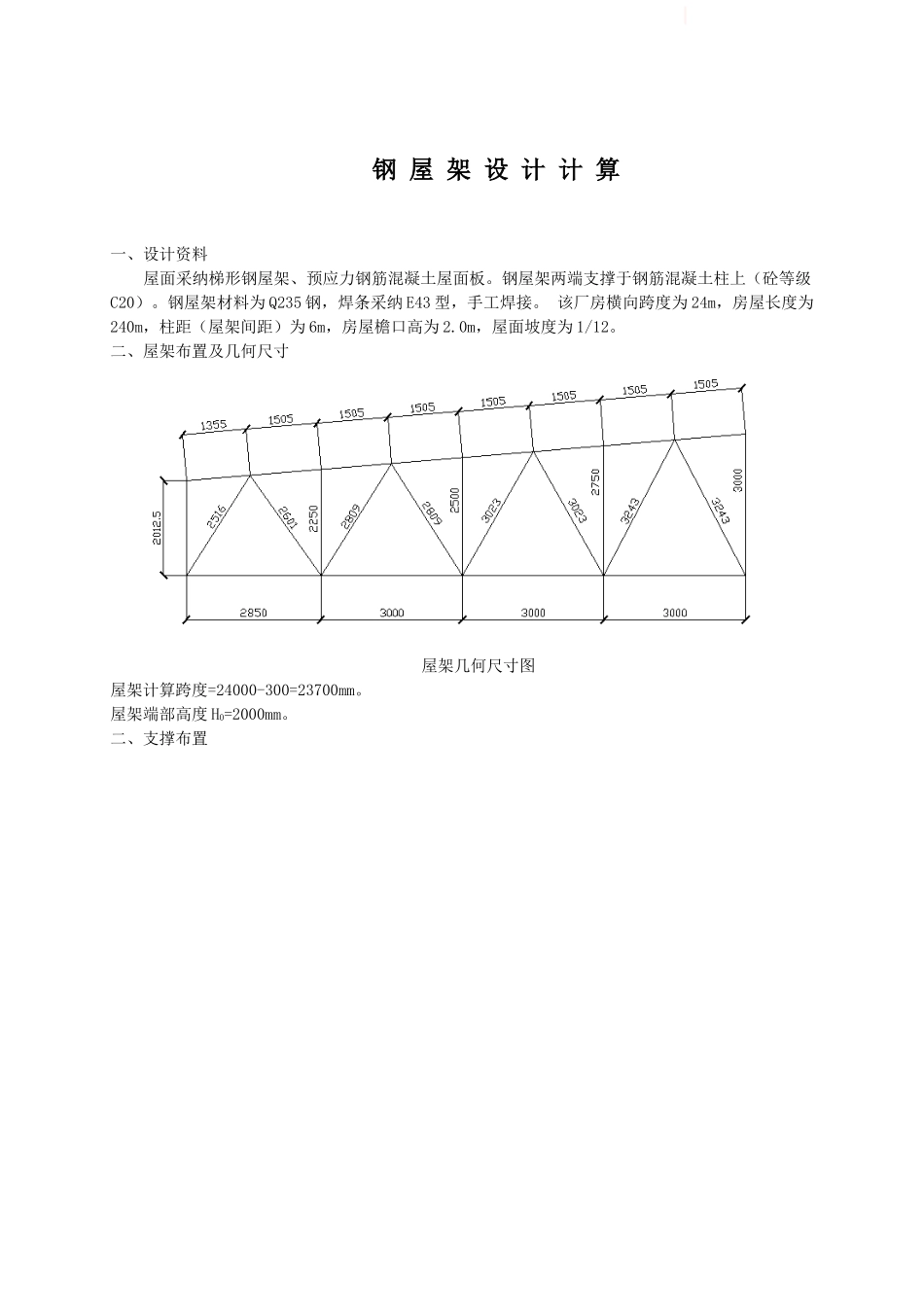

钢 屋 架 设 计 计 算一、设计资料 屋面采纳梯形钢屋架、预应力钢筋混凝土屋面板。钢屋架两端支撑于钢筋混凝土柱上（砼等级C20）。钢屋架材料为 Q235 钢，焊条采纳 E43 型，手工焊接。 该厂房横向跨度为 24m，房屋长度为240m，柱距（屋架间距）为 6m，房屋檐口高为 2.0m，屋面坡度为 1/12。二、屋架布置及几何尺寸屋架几何尺寸图屋架计算跨度=24000-300=23700mm。屋架端部高度 H0=2000mm。二、支撑布置三、荷载计算1、 荷载永久荷载预应力钢筋混凝土屋面板（包括嵌缝） 1500N/m2 =1.5 KN/m2 屋架自重 （120+11×24）=0.384 KN/m2 防水层 380N/m2 =0.38 KN/m2 找平层 2cm 厚 400N/m2 =0.40 KN/m2 保温层 970N/m2 =0.97 KN/m2 支撑自重 80N/m2 =0.08 KN/m2 小计 ∑3.714 KN/m2可变荷载 活载 700N/m2=0.70 KN/m2以上荷载计算中，因屋面坡度较小，风荷载对屋面为吸力，对重屋盖可不考虑，所以各荷载均按水平投影面积计算。永久荷载设计值：1.2×3.714=4.457kN/m2可变荷载设计值：1.4×0.7=0.98kN/m22、荷载组合设计屋架时，应考虑以下三种荷载组合：（1）全跨永久荷载+全跨可变荷载屋架上弦节点荷载：P=（4.457+0.98）×1.5×6=48.93kN（2）全跨永久荷载+半跨可变荷载屋架上弦节点荷载：P1=4.457×1.5×6=40.11kN P2=0.98×1.5×6=8.82kN（3）全跨屋架与支撑+半跨屋面板+半跨屋面活荷载全跨屋架和支撑自重产生的节点荷载：P3=1.2×（0.384+0.08）×1.5×6=5.01kN作用于半跨的屋面板及活载产生的节点荷载：取屋面可能出现的活载P4=（1.2×1.5+1.4×0.7）×1.5×6=25.02kN以上 1），2）为使用阶段荷载组合;3）为施工阶段荷载组合。四、内力计算按力学求解器计算杆件内力，然后乘以实际的节点荷载，屋架要上述第一种荷载组合作用下，屋架的弦杆、竖杆和靠近两端的斜腹杆内力均达到最大值，在第二和第三种荷载作用下，靠跨中的斜腹杆的内力可能达到最大或发生变号，因此，在全跨荷载作用下所有杆件的内力均应计算，而在半跨荷载作用下，仅需计算近跨中的斜腹杆内力，取其中不利内力（正、负最大值）作为屋架的依据。具体计算见图屋架各杆内力组合见表。 全跨荷载布置图全跨荷载内力图左半跨荷载布置图左半跨荷载内力图右半跨荷载布置图右半跨荷载内力图 内力计算表 表 1杆 件名 称杆内力系数全跨永久荷载+全跨可变荷载P=48.93kNN=P×③全跨永久荷载+半跨可变荷载P1=40.11kNP2=8.82kNN 左=P1×+P2...
