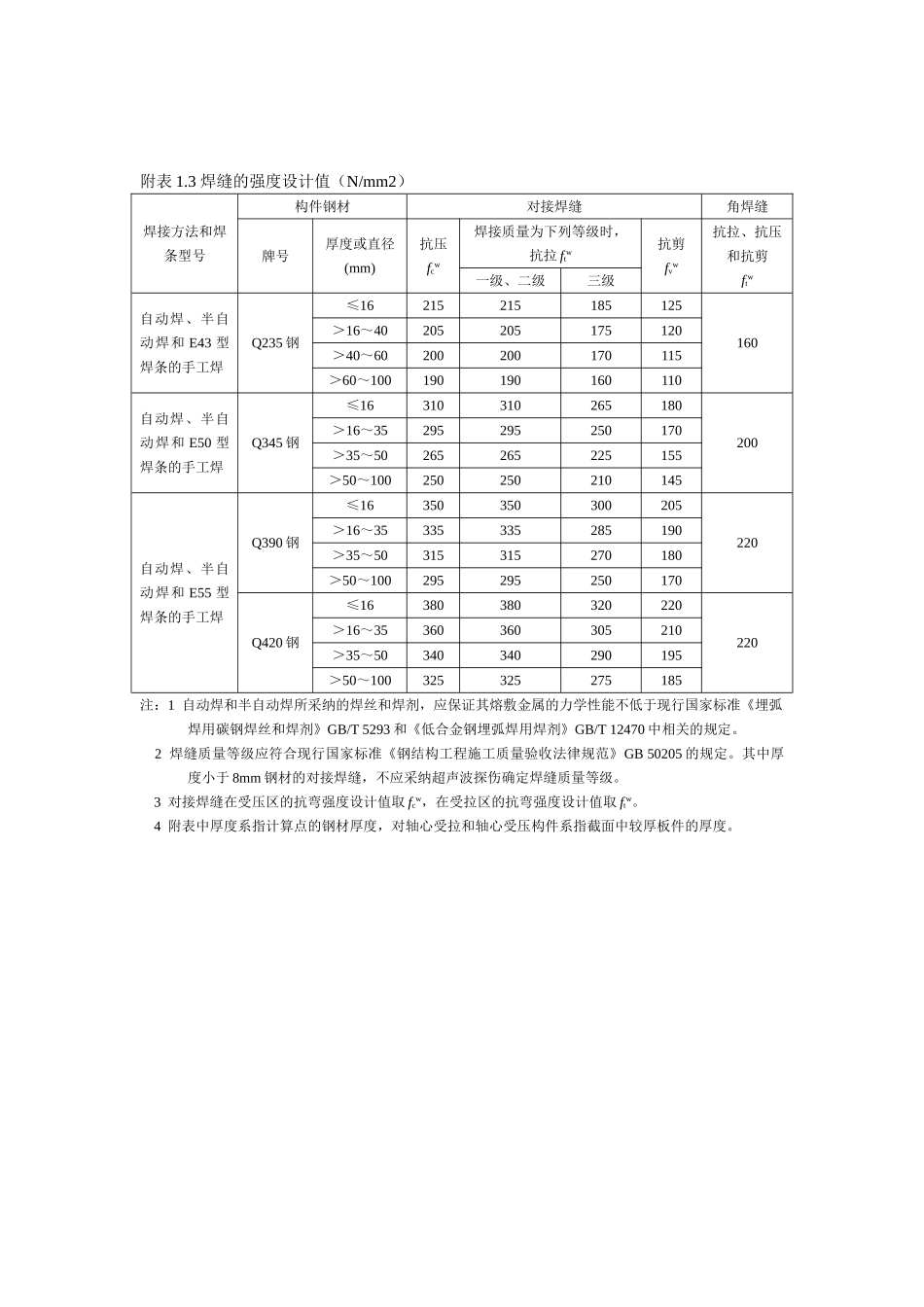

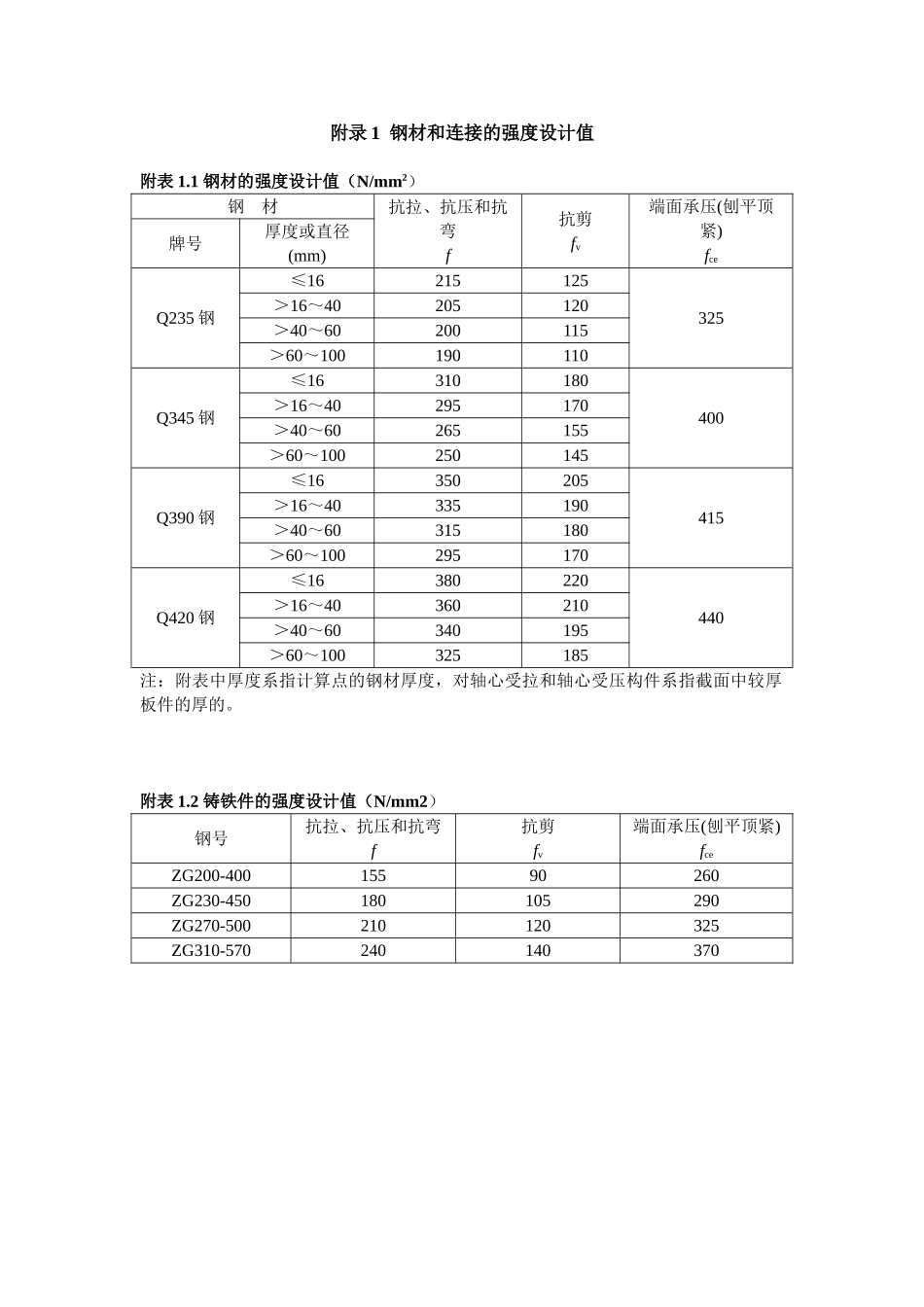

附录 1 钢材和连接的强度设计值附表 1.1 钢材的强度设计值（N/mm2）钢 材抗拉、抗压和抗弯f抗剪fv端面承压(刨平顶紧)fce牌号厚度或直径(mm)Q235 钢≤16215125325＞16～40205120＞40～60200115＞60～100190110Q345 钢≤16310180400＞16～40295170＞40～60265155＞60～100250145Q390 钢≤16350205415＞16～40335190＞40～60315180＞60～100295170Q420 钢≤16380220440＞16～40360210＞40～60340195＞60～100325185注：附表中厚度系指计算点的钢材厚度，对轴心受拉和轴心受压构件系指截面中较厚板件的厚的。附表 1.2 铸铁件的强度设计值（N/mm2）钢号抗拉、抗压和抗弯f抗剪fv端面承压(刨平顶紧)fceZG200-40015590260ZG230-450180105290ZG270-500210120325ZG310-570240140370附表 1.3 焊缝的强度设计值（N/mm2）焊接方法和焊条型号构件钢材对接焊缝角焊缝牌号厚度或直径(mm)抗压fcw焊接质量为下列等级时，抗拉 ftw抗剪fvw抗拉、抗压和抗剪ftw一级、二级三级自动焊、半自动焊和 E43 型焊条的手工焊Q235 钢≤16215215185125160＞16～40205205175120＞40～60200200170115＞60～100190190160110自动焊、半自动焊和 E50 型焊条的手工焊Q345 钢≤16310310265180200＞16～35295295250170＞35～50265265225155＞50～100250250210145自动焊、半自动焊和 E55 型焊条的手工焊Q390 钢≤16350350300205220＞16～35335335285190＞35～50315315270180＞50～100295295250170Q420 钢≤16380380320220220＞16～35360360305210＞35～50340340290195＞50～100325325275185注：1 自动焊和半自动焊所采纳的焊丝和焊剂，应保证其熔敷金属的力学性能不低于现行国家标准《埋弧焊用碳钢焊丝和焊剂》GB/T 5293 和《低合金钢埋弧焊用焊剂》GB/T 12470 中相关的规定。 2 焊缝质量等级应符合现行国家标准《钢结构工程施工质量验收法律规范》GB 50205 的规定。其中厚度小于 8mm 钢材的对接焊缝，不应采纳超声波探伤确定焊缝质量等级。 3 对接焊缝在受压区的抗弯强度设计值取 fcw，在受拉区的抗弯强度设计值取 ftw。 4 附表中厚度系指计算点的钢材厚度，对轴心受拉和轴心受压构件系指截面中较厚板件的厚度。附表 1.4 螺栓连接的强度设计值（N/mm2）螺栓的性能等级、锚栓和构件钢材的牌号普 通 螺 栓锚栓承压型连接高强度螺栓C 级螺栓A 级、B 级螺栓抗拉ftb抗剪fvb承压fcb抗拉ftb抗剪fvb承压fcb抗拉ftb抗拉ftb抗剪fvb承压fcb普通螺栓4....
