钢框架毕业设计计算书

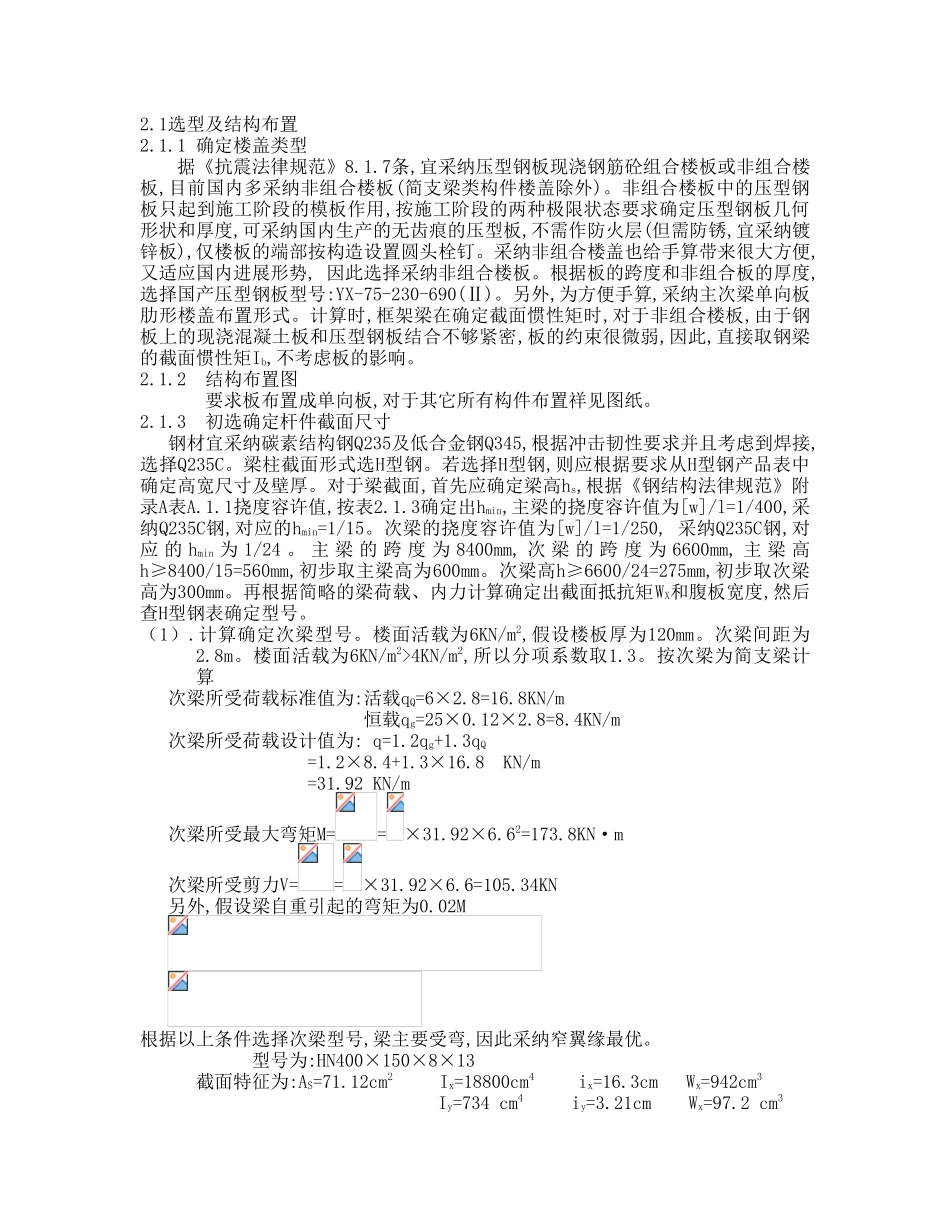

2.1选型及结构布置2.1.1 确定楼盖类型据《抗震法律规范》8.1.7条,宜采纳压型钢板现浇钢筋砼组合楼板或非组合楼板,目前国内多采纳非组合楼板(简支梁类构件楼盖除外)。非组合楼板中的压型钢板只起到施工阶段的模板作用,按施工阶段的两种极限状态要求确定压型钢板几何形状和厚度,可采纳国内生产的无齿痕的压型板,不需作防火层(但需防锈,宜采纳镀锌板),仅楼板的端部按构造设置圆头栓钉。采纳非组合楼盖也给手算带来很大方便,又适应国内进展形势, 因此选择采纳非组合楼板。根据板的跨度和非组合板的厚度,选择国产压型钢板型号:YX-75-230-690(Ⅱ)。另外,为方便手算,采纳主次梁单向板肋形楼盖布置形式。计算时,框架梁在确定截面惯性矩时,对于非组合楼板,由于钢板上的现浇混凝土板和压型钢板结合不够紧密,板的约束很微弱,因此,直接取钢梁的截面惯性矩Ib,不考虑板的影响。2.1.2结构布置图要求板布置成单向板,对于其它所有构件布置祥见图纸。2.1.3初选确定杆件截面尺寸 钢材宜采纳碳素结构钢Q235及低合金钢Q345,根据冲击韧性要求并且考虑到焊接,选择Q235C。梁柱截面形式选H型钢。若选择H型钢,则应根据要求从H型钢产品表中确定高宽尺寸及壁厚。对于梁截面,首先应确定梁高hs,根据《钢结构法律规范》附录A表A.1.1挠度容许值,按表2.1.3确定出hmin,主梁的挠度容许值为[w]/l=1/400,采纳Q235C钢,对应的hmin=1/15。次梁的挠度容许值为[w]/l=1/250, 采纳Q235C钢,对应 的 hmin 为 1/24 。 主 梁 的 跨 度 为 8400mm, 次 梁 的 跨 度 为 6600mm, 主 梁 高h≥8400/15=560mm,初步取主梁高为600mm。次梁高h≥6600/24=275mm,初步取次梁高为300mm。再根据简略的梁荷载、内力计算确定出截面抵抗矩WX和腹板宽度,然后查H型钢表确定型号。（1）.计算确定次梁型号。楼面活载为6KN/m2,假设楼板厚为120mm。次梁间距为2.8m。楼面活载为6KN/m2>4KN/m2,所以分项系数取1.3。按次梁为简支梁计算次梁所受荷载标准值为:活载qQ=6×2.8=16.8KN/m 恒载qg=25×0.12×2.8=8.4KN/m次梁所受荷载设计值为: q=1.2qg+1.3qQ =1.2×8.4+1.3×16.8 KN/m =31.92 KN/m 次梁所受最大弯矩M==×31.92×6.62=173.8KN·m 次梁所受剪力V==×31.92×6.6=105.34KN 另外,假设梁自重引起的弯矩为0.02M 根据以上条件选择次梁型号,梁主要受弯,因此采纳窄翼缘最优。型号为:HN400×150×8×13 截面特征为:AS=71.12cm2 Ix=18800cm4 ix=16.3cm Wx=942cm3 Iy=734 cm4 iy=3.21cm ...
