钢筋图集03g101常识汇编

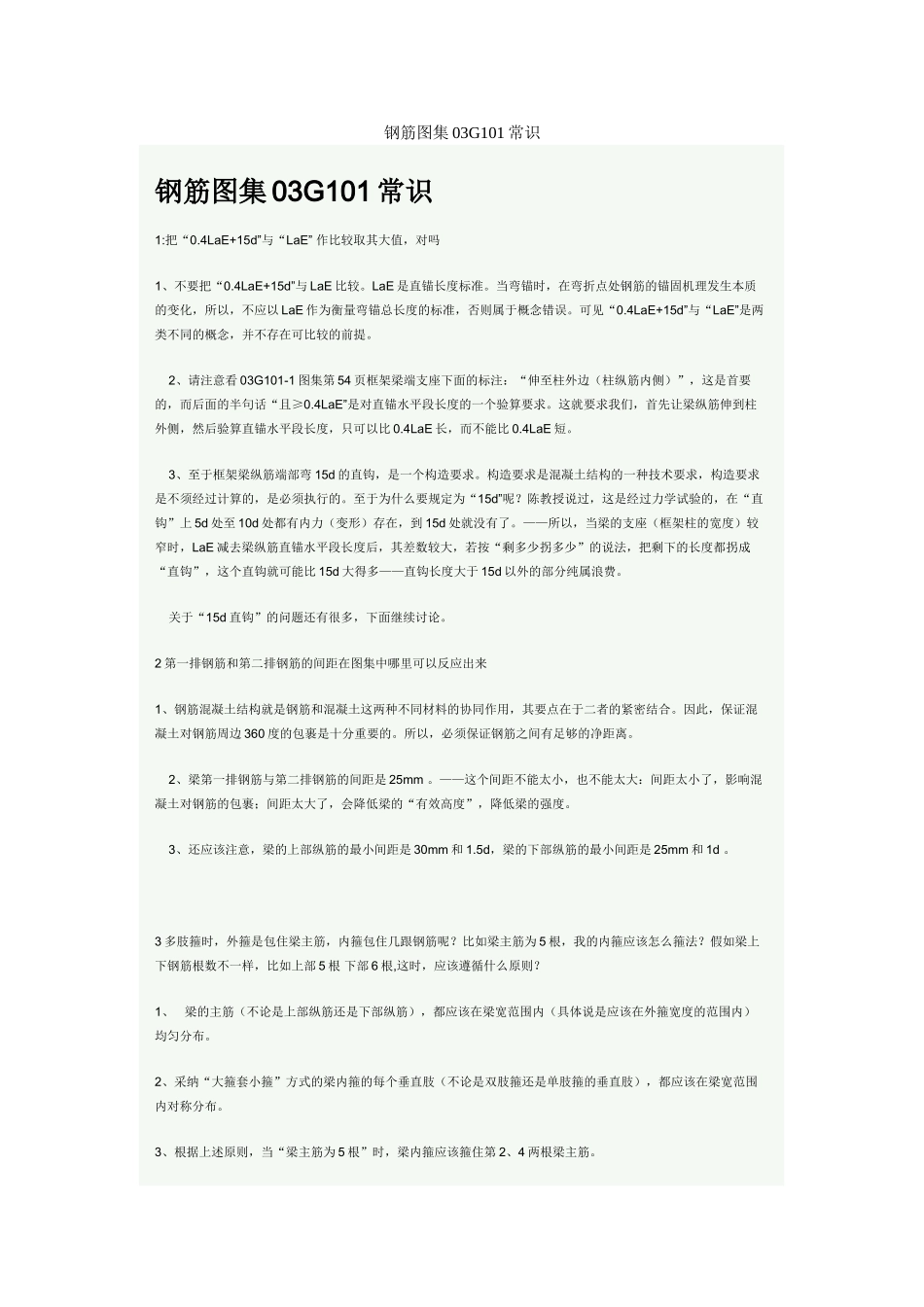

钢筋图集 03G101 常识 钢筋图集 03G101 常识1:把“0.4LaE+15d”与“LaE” 作比较取其大值，对吗1、不要把“0.4LaE+15d”与 LaE 比较。LaE 是直锚长度标准。当弯锚时，在弯折点处钢筋的锚固机理发生本质的变化，所以，不应以 LaE 作为衡量弯锚总长度的标准，否则属于概念错误。可见“0.4LaE+15d”与“LaE”是两类不同的概念，并不存在可比较的前提。 2、请注意看 03G101-1 图集第 54 页框架梁端支座下面的标注：“伸至柱外边（柱纵筋内侧）”，这是首要的，而后面的半句话“且≥0.4LaE”是对直锚水平段长度的一个验算要求。这就要求我们，首先让梁纵筋伸到柱外侧，然后验算直锚水平段长度，只可以比 0.4LaE 长，而不能比 0.4LaE 短。 3、至于框架梁纵筋端部弯 15d 的直钩，是一个构造要求。构造要求是混凝土结构的一种技术要求，构造要求是不须经过计算的，是必须执行的。至于为什么要规定为“15d”呢？陈教授说过，这是经过力学试验的，在“直钩”上 5d 处至 10d 处都有内力（变形）存在，到 15d 处就没有了。——所以，当梁的支座（框架柱的宽度）较窄时，LaE 减去梁纵筋直锚水平段长度后，其差数较大，若按“剩多少拐多少”的说法，把剩下的长度都拐成“直钩”，这个直钩就可能比 15d 大得多——直钩长度大于 15d 以外的部分纯属浪费。 关于“15d 直钩”的问题还有很多，下面继续讨论。2 第一排钢筋和第二排钢筋的间距在图集中哪里可以反应出来1、钢筋混凝土结构就是钢筋和混凝土这两种不同材料的协同作用，其要点在于二者的紧密结合。因此，保证混凝土对钢筋周边 360 度的包裹是十分重要的。所以，必须保证钢筋之间有足够的净距离。 2、梁第一排钢筋与第二排钢筋的间距是 25mm 。——这个间距不能太小，也不能太大：间距太小了，影响混凝土对钢筋的包裹；间距太大了，会降低梁的“有效高度”，降低梁的强度。 3、还应该注意，梁的上部纵筋的最小间距是 30mm 和 1.5d，梁的下部纵筋的最小间距是 25mm 和 1d 。 3 多肢箍时，外箍是包住梁主筋，内箍包住几跟钢筋呢？比如梁主筋为 5 根，我的内箍应该怎么箍法？假如梁上下钢筋根数不一样，比如上部 5 根 下部 6 根,这时，应该遵循什么原则？1、 梁的主筋（不论是上部纵筋还是下部纵筋），都应该在梁宽范围内（具体说是应该在外箍宽度的范围内）均匀分布。2、采纳“大箍套小箍”方式的梁内箍的每个垂直肢（不论是双肢箍还是单肢箍的垂...
