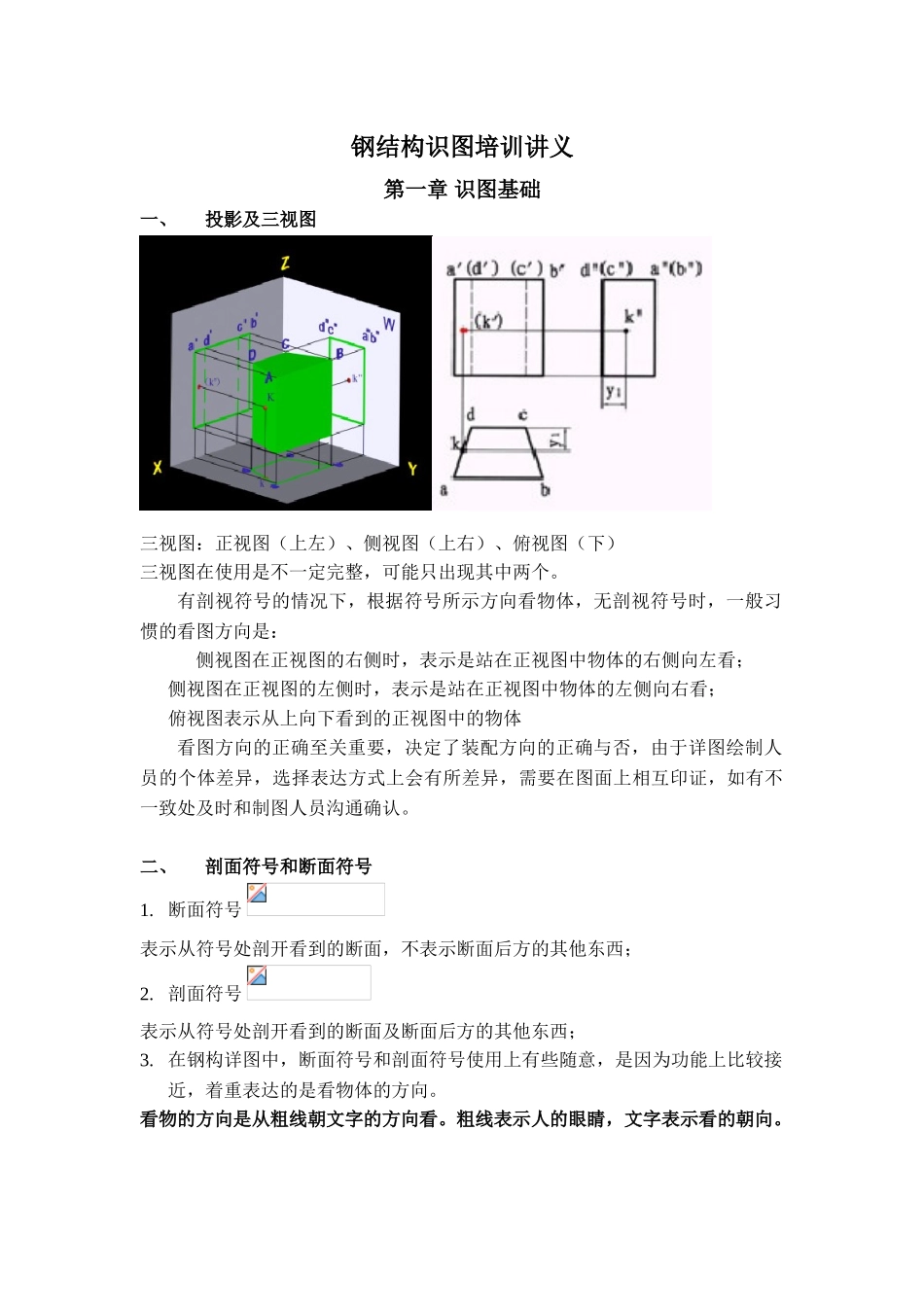

钢结构识图培训讲义第一章 识图基础一、投影及三视图三视图：正视图（上左）、侧视图（上右）、俯视图（下）三视图在使用是不一定完整，可能只出现其中两个。有剖视符号的情况下，根据符号所示方向看物体，无剖视符号时，一般习惯的看图方向是：侧视图在正视图的右侧时，表示是站在正视图中物体的右侧向左看； 侧视图在正视图的左侧时，表示是站在正视图中物体的左侧向右看； 俯视图表示从上向下看到的正视图中的物体看图方向的正确至关重要，决定了装配方向的正确与否，由于详图绘制人员的个体差异，选择表达方式上会有所差异，需要在图面上相互印证，如有不一致处及时和制图人员沟通确认。二、剖面符号和断面符号1. 断面符号 表示从符号处剖开看到的断面，不表示断面后方的其他东西；2. 剖面符号 表示从符号处剖开看到的断面及断面后方的其他东西；3. 在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接近，着重表达的是看物体的方向。看物的方向是从粗线朝文字的方向看。粗线表示人的眼睛，文字表示看的朝向。三、索引符号及节点符号1. 不带剖视方向的索引 左边为索引，右边为对应的节点，表示将圈画中的部分放大绘制细节。中的字母 a 表示参看节点，底下的“—”表示“在本图中”，假如节点详图不在本图中，就写对应的图纸编号，比如“详图-09”或“09”等。有时也直接索引出来后直接放大，不用到节点符号，如下图：2. 带剖视符号的索引与剖(断)面符号类似，看物的方向是从粗线朝细线的方向看。粗线表示人的眼睛，细线表示看的朝向。四、对称符号五、焊缝符号*1. 焊缝基本符号（常用）：表示焊缝横截面形状的符号序号名称示意图符号1卷边焊缝2I 形焊缝3V 形焊缝4单边 V 形焊缝5带钝边 V 形焊缝带钝边单边 V 形焊缝6角焊缝7塞焊缝或槽焊缝2. 辅助符号：表示焊缝表面形状特征的符号序号名称示意图符号说明1平面符号焊缝表面齐平（一般通过加工）2凹面符号焊缝表面凹陷3凸面符号焊缝表面凸起不需要确切说明焊缝表面形状是，可以不用辅助符号。3. 补充符号：补充说明焊缝的某些特征而采纳的符号序号名称示意图符号说明1带垫板焊缝底部有垫板2三面围焊表示三面有焊缝3周围焊环绕工件周围焊缝4现场焊表示施工场地现场进行焊接5典型焊缝（余同）表示类似部位采纳相同的焊缝典型焊缝的符号在杭萧公司还引申为“两面或三面的半围焊”（即引申为“两面或三面都采纳相同的焊缝”之意），4. 尾注：是对焊缝的要...
