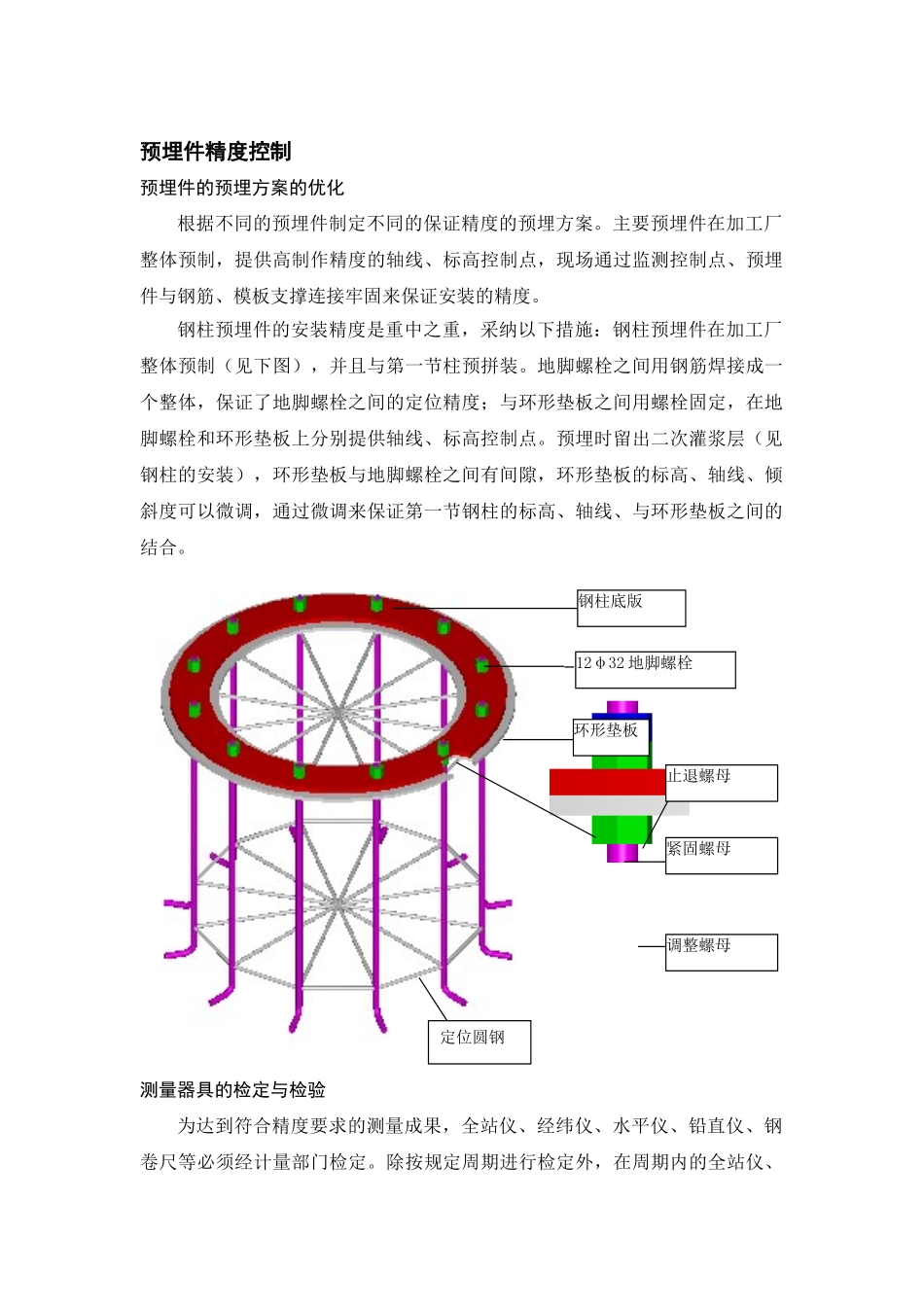

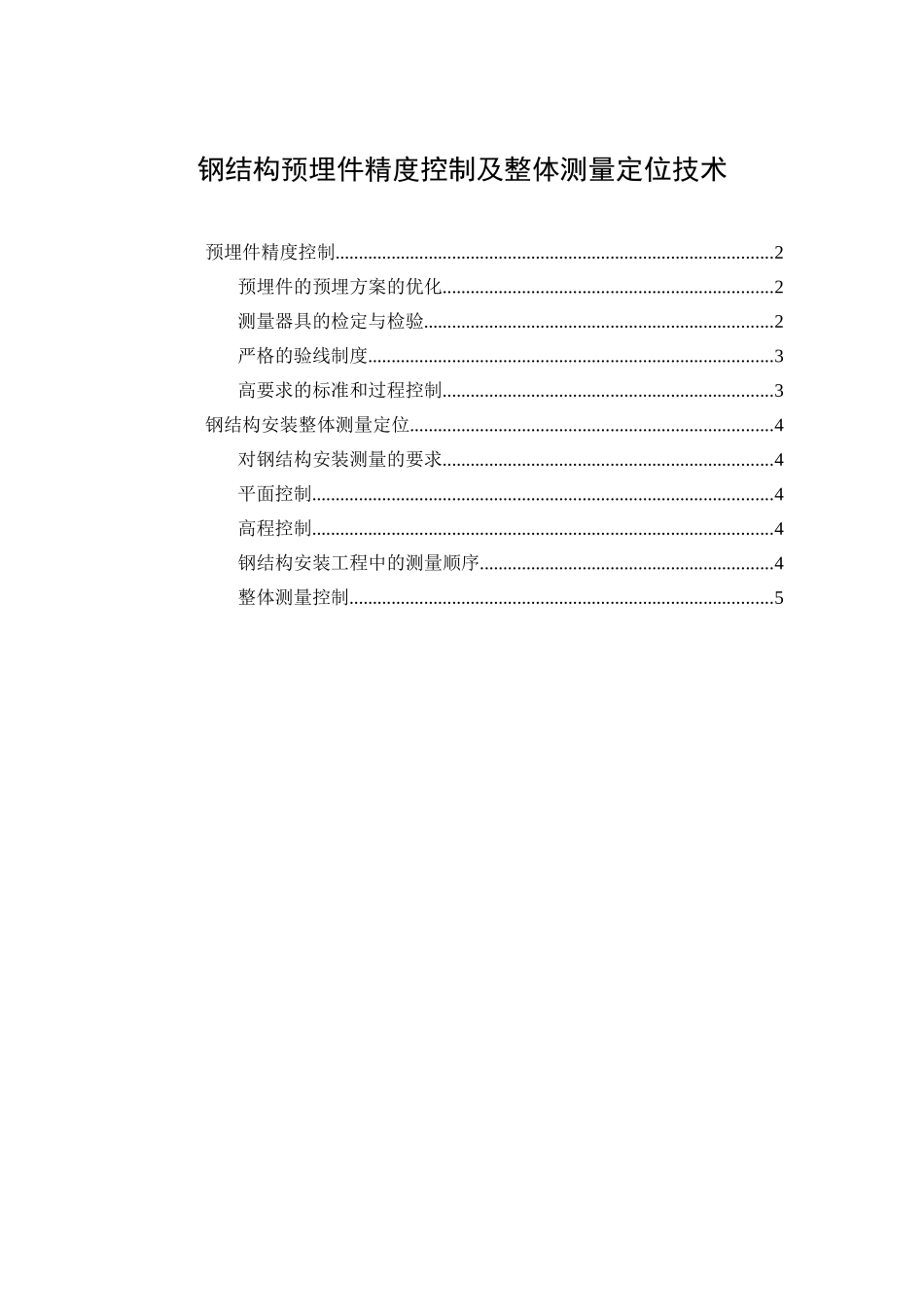

钢结构预埋件精度控制及整体测量定位技术 预埋件精度控制..............................................................................................2预埋件的预埋方案的优化.......................................................................2测量器具的检定与检验...........................................................................2严格的验线制度.......................................................................................3高要求的标准和过程控制.......................................................................3钢结构安装整体测量定位..............................................................................4对钢结构安装测量的要求.......................................................................4平面控制...................................................................................................4高程控制...................................................................................................4钢结构安装工程中的测量顺序...............................................................4整体测量控制...........................................................................................5预埋件精度控制预埋件的预埋方案的优化根据不同的预埋件制定不同的保证精度的预埋方案。主要预埋件在加工厂整体预制，提供高制作精度的轴线、标高控制点，现场通过监测控制点、预埋件与钢筋、模板支撑连接牢固来保证安装的精度。钢柱预埋件的安装精度是重中之重，采纳以下措施：钢柱预埋件在加工厂整体预制（见下图），并且与第一节柱预拼装。地脚螺栓之间用钢筋焊接成一个整体，保证了地脚螺栓之间的定位精度；与环形垫板之间用螺栓固定，在地脚螺栓和环形垫板上分别提供轴线、标高控制点。预埋时留出二次灌浆层（见钢柱的安装），环形垫板与地脚螺栓之间有间隙，环形垫板的标高、轴线、倾斜度可以微调，通过微调来保证第一节钢柱的标高、轴线、与环形垫板之间的结合。测量器具的检定与检验为达到符合精度要求的测量成果，全站仪、经纬仪、水平仪、铅直仪、钢卷尺等必须经计量部门检定。除按规定周期进行检定外，在周期内的全站仪、环形垫板12φ32 地脚螺栓钢柱底版止退螺母紧固螺母调整螺母定位圆钢经纬仪、水平仪等主...
