钢网架结构拼装分项工程质量管理-secret

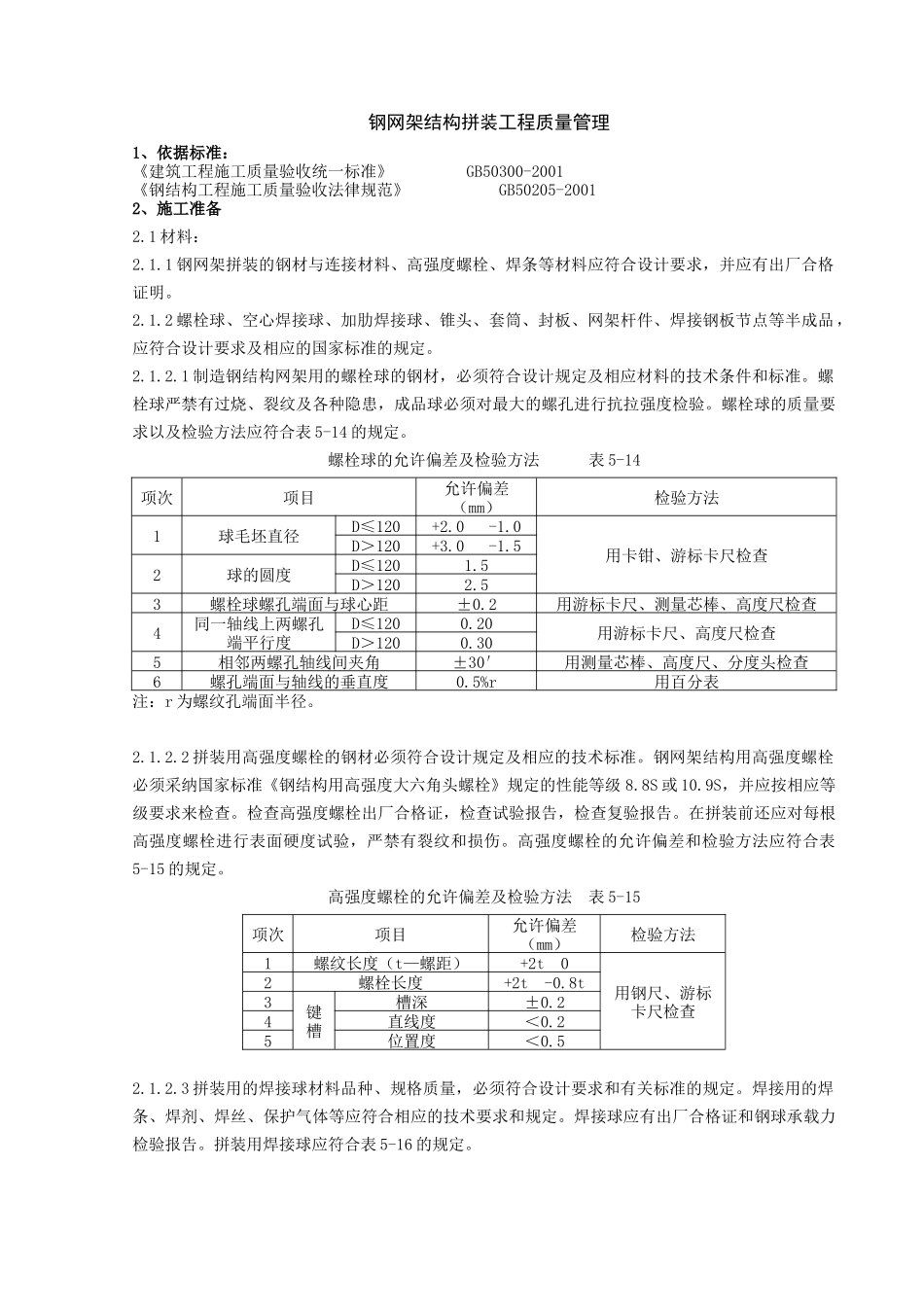

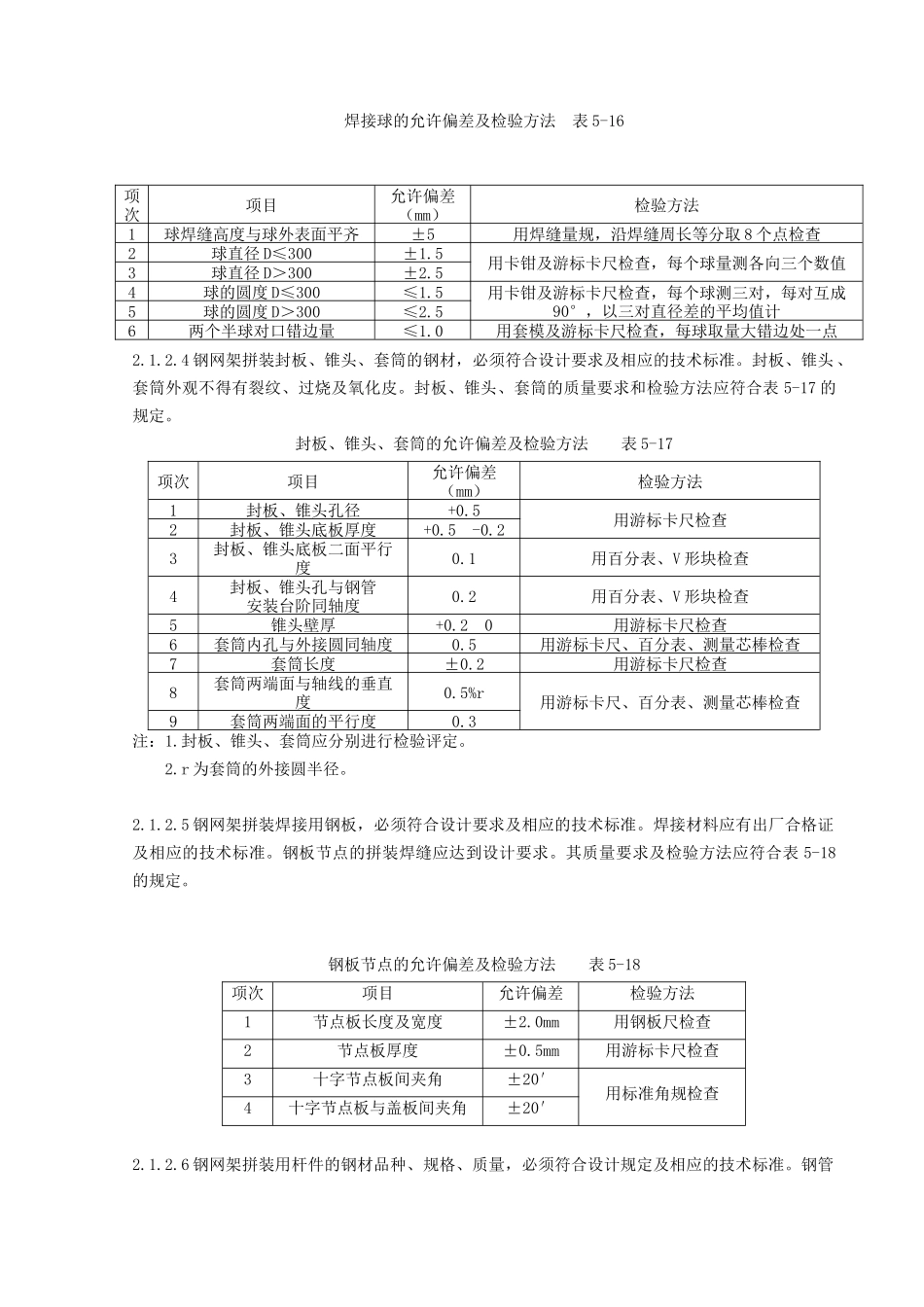

钢网架结构拼装工程质量管理1、依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001《钢结构工程施工质量验收法律规范》 GB50205-20012、施工准备2.1 材料：2.1.1 钢网架拼装的钢材与连接材料、高强度螺栓、焊条等材料应符合设计要求，并应有出厂合格证明。2.1.2 螺栓球、空心焊接球、加肋焊接球、锥头、套筒、封板、网架杆件、焊接钢板节点等半成品，应符合设计要求及相应的国家标准的规定。2.1.2.1 制造钢结构网架用的螺栓球的钢材，必须符合设计规定及相应材料的技术条件和标准。螺栓球严禁有过烧、裂纹及各种隐患，成品球必须对最大的螺孔进行抗拉强度检验。螺栓球的质量要求以及检验方法应符合表 5-14 的规定。螺栓球的允许偏差及检验方法表 5-14项次项目允许偏差（mm）检验方法1球毛坯直径D≤120+2.0 -1.0用卡钳、游标卡尺检查D＞120+3.0 -1.52球的圆度D≤1201.5D＞1202.53螺栓球螺孔端面与球心距±0.2用游标卡尺、测量芯棒、高度尺检查4同一轴线上两螺孔端平行度D≤1200.20用游标卡尺、高度尺检查D＞1200.305相邻两螺孔轴线间夹角±30′用测量芯棒、高度尺、分度头检查6螺孔端面与轴线的垂直度0.5%r用百分表注：r 为螺纹孔端面半径。2.1.2.2 拼装用高强度螺栓的钢材必须符合设计规定及相应的技术标准。钢网架结构用高强度螺栓必须采纳国家标准《钢结构用高强度大六角头螺栓》规定的性能等级 8.8S 或 10.9S，并应按相应等级要求来检查。检查高强度螺栓出厂合格证，检查试验报告，检查复验报告。在拼装前还应对每根高强度螺栓进行表面硬度试验，严禁有裂纹和损伤。高强度螺栓的允许偏差和检验方法应符合表5-15 的规定。高强度螺栓的允许偏差及检验方法表 5-15项次项目允许偏差（mm）检验方法1螺纹长度（t—螺距）+2t 0用钢尺、游标卡尺检查2螺栓长度+2t -0.8t3键槽槽深±0.24直线度＜0.25位置度＜0.52.1.2.3 拼装用的焊接球材料品种、规格质量，必须符合设计要求和有关标准的规定。焊接用的焊条、焊剂、焊丝、保护气体等应符合相应的技术要求和规定。焊接球应有出厂合格证和钢球承载力检验报告。拼装用焊接球应符合表 5-16 的规定。焊接球的允许偏差及检验方法表 5-162.1.2.4 钢网架拼装封板、锥头、套筒的钢材，必须符合设计要求及相应的技术标准。封板、锥头、套筒外观不得有裂纹、过烧及氧化皮。封板、锥头、套筒的质量要求和检验方法应符合表 5-17 的规定。封板、锥头、套筒的允许偏差及检验方法表 5-1...
