铁路电力线路改造工程电气施工方案

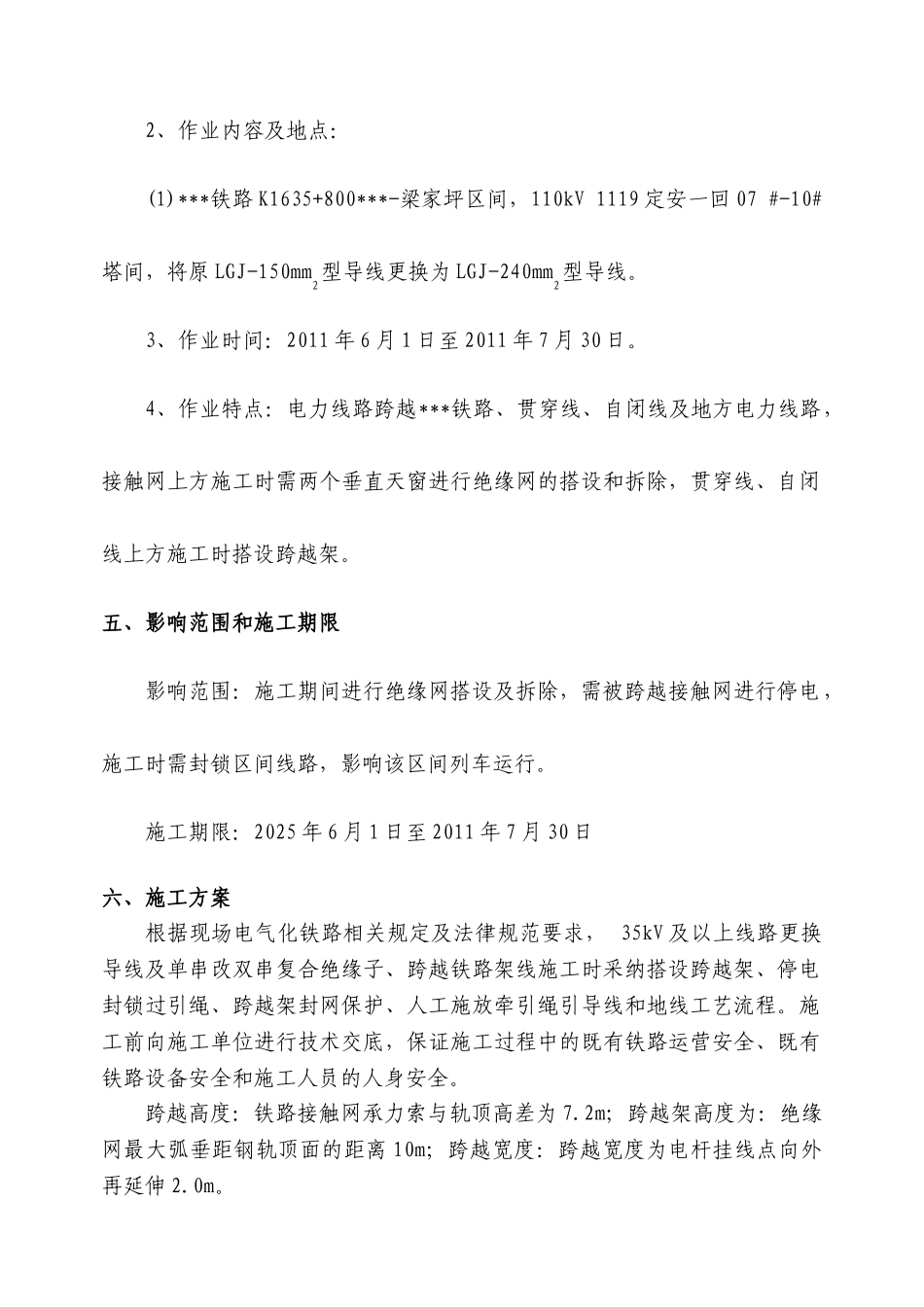

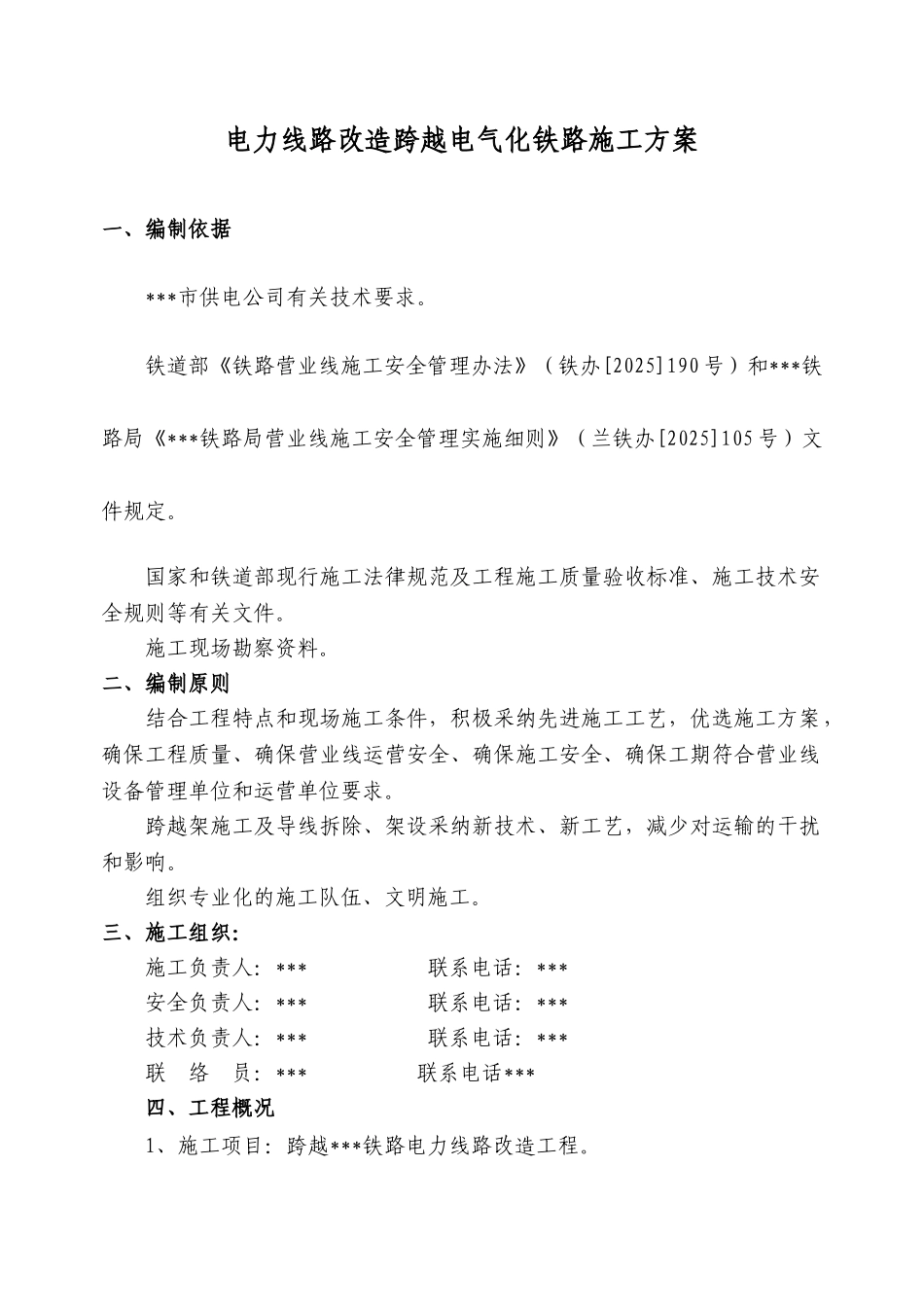

电力线路改造跨越电气化铁路工程施 工 方 案 编 制： 审 核： 批 准： 2025 年 05 月电力线路改造跨越电气化铁路施工方案一、编制依据***市供电公司有关技术要求。铁道部《铁路营业线施工安全管理办法》（铁办[2025]190 号）和***铁路局《***铁路局营业线施工安全管理实施细则》（兰铁办[2025]105 号）文件规定。国家和铁道部现行施工法律规范及工程施工质量验收标准、施工技术安全规则等有关文件。施工现场勘察资料。二、编制原则结合工程特点和现场施工条件，积极采纳先进施工工艺，优选施工方案，确保工程质量、确保营业线运营安全、确保施工安全、确保工期符合营业线设备管理单位和运营单位要求。跨越架施工及导线拆除、架设采纳新技术、新工艺，减少对运输的干扰和影响。组织专业化的施工队伍、文明施工。三、施工组织：施工负责人：*** 联系电话：***安全负责人：*** 联系电话：***技术负责人：*** 联系电话：***联 络 员：*** 联系电话***四、工程概况1、施工项目：跨越***铁路电力线路改造工程。2、作业内容及地点： (1)***铁路 K1635+800***-梁家坪区间，110kV 1119 定安一回 07 #-10#塔间，将原 LGJ-150mm2型导线更换为 LGJ-240mm2型导线。3、作业时间：2011 年 6 月 1 日至 2011 年 7 月 30 日。4、作业特点：电力线路跨越***铁路、贯穿线、自闭线及地方电力线路，接触网上方施工时需两个垂直天窗进行绝缘网的搭设和拆除，贯穿线、自闭线上方施工时搭设跨越架。五、影响范围和施工期限影响范围：施工期间进行绝缘网搭设及拆除，需被跨越接触网进行停电，施工时需封锁区间线路，影响该区间列车运行。施工期限：2025 年 6 月 1 日至 2011 年 7 月 30 日六、施工方案根据现场电气化铁路相关规定及法律规范要求， 35kV 及以上线路更换导线及单串改双串复合绝缘子、跨越铁路架线施工时采纳搭设跨越架、停电封锁过引绳、跨越架封网保护、人工施放牵引绳引导线和地线工艺流程。施工前向施工单位进行技术交底，保证施工过程中的既有铁路运营安全、既有铁路设备安全和施工人员的人身安全。跨越高度：铁路接触网承力索与轨顶高差为 7.2m；跨越架高度为：绝缘网最大弧垂距钢轨顶面的距离 10m；跨越宽度：跨越宽度为电杆挂线点向外再延伸 2.0m。6.1 跨越架搭设 ⑴ 跨越架的中心位置应在线路中心线上，其中心位置应用经纬仪测定。架体平面必须与被跨越设施平行，越线架两端应比新建线路...
