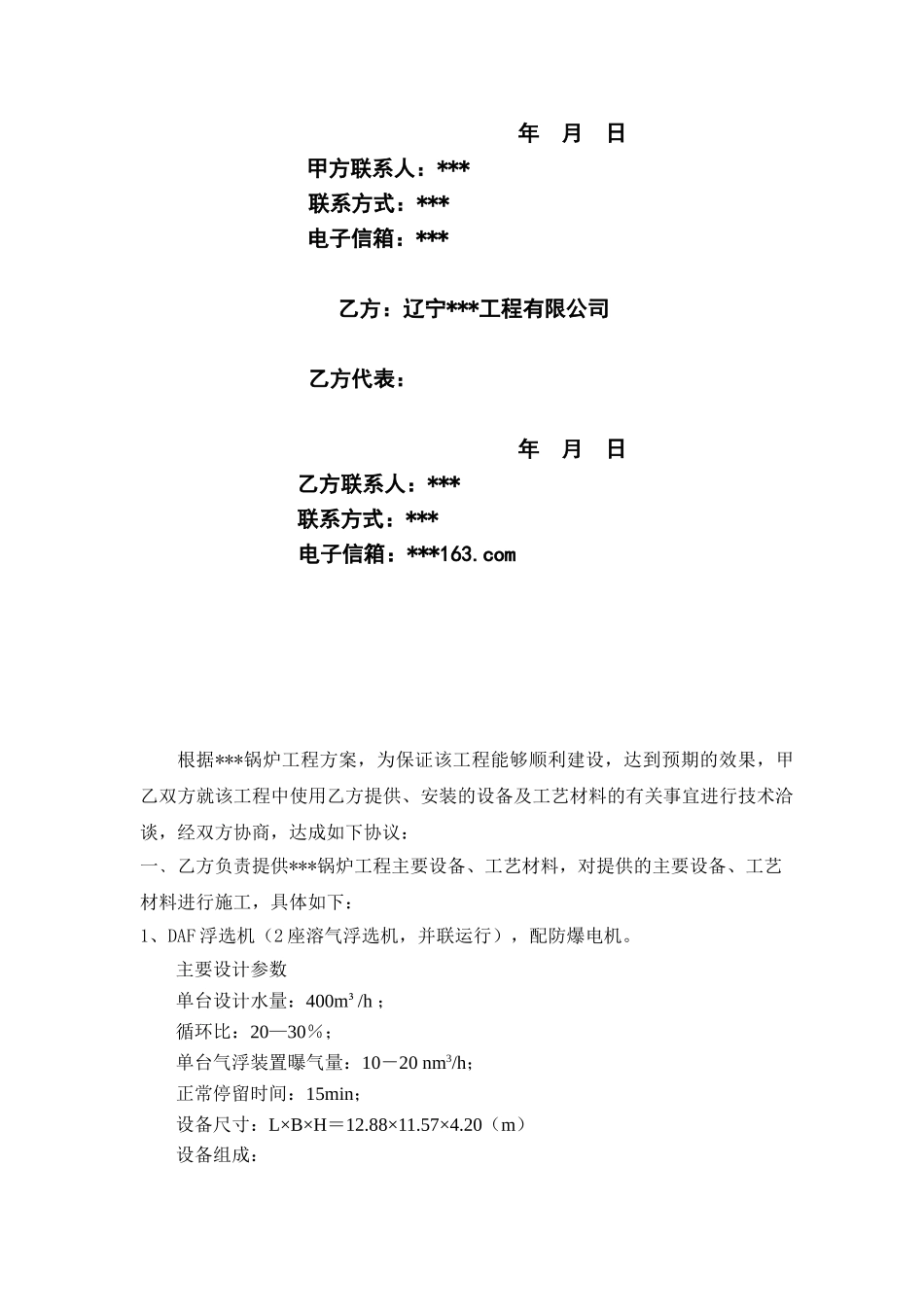

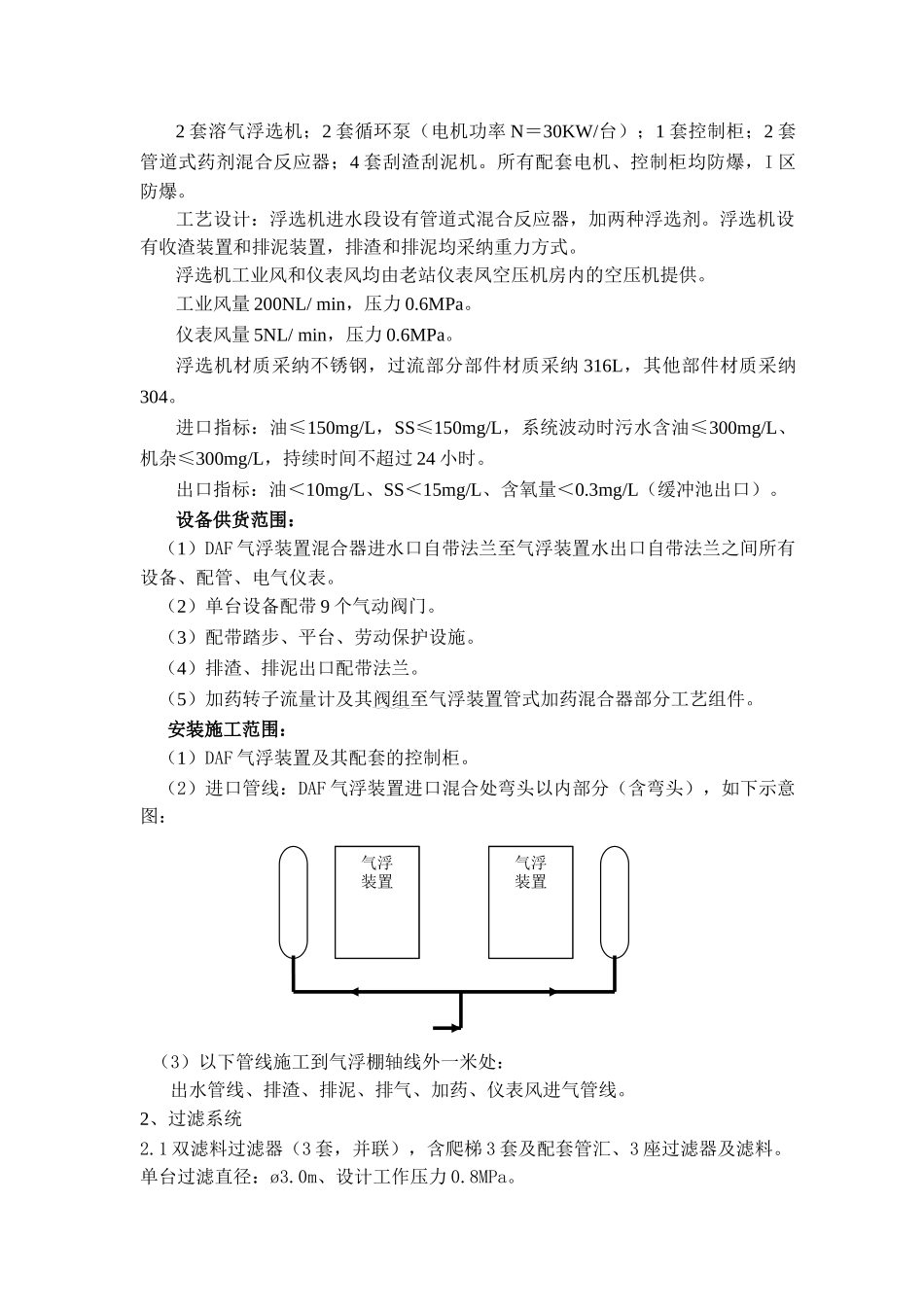

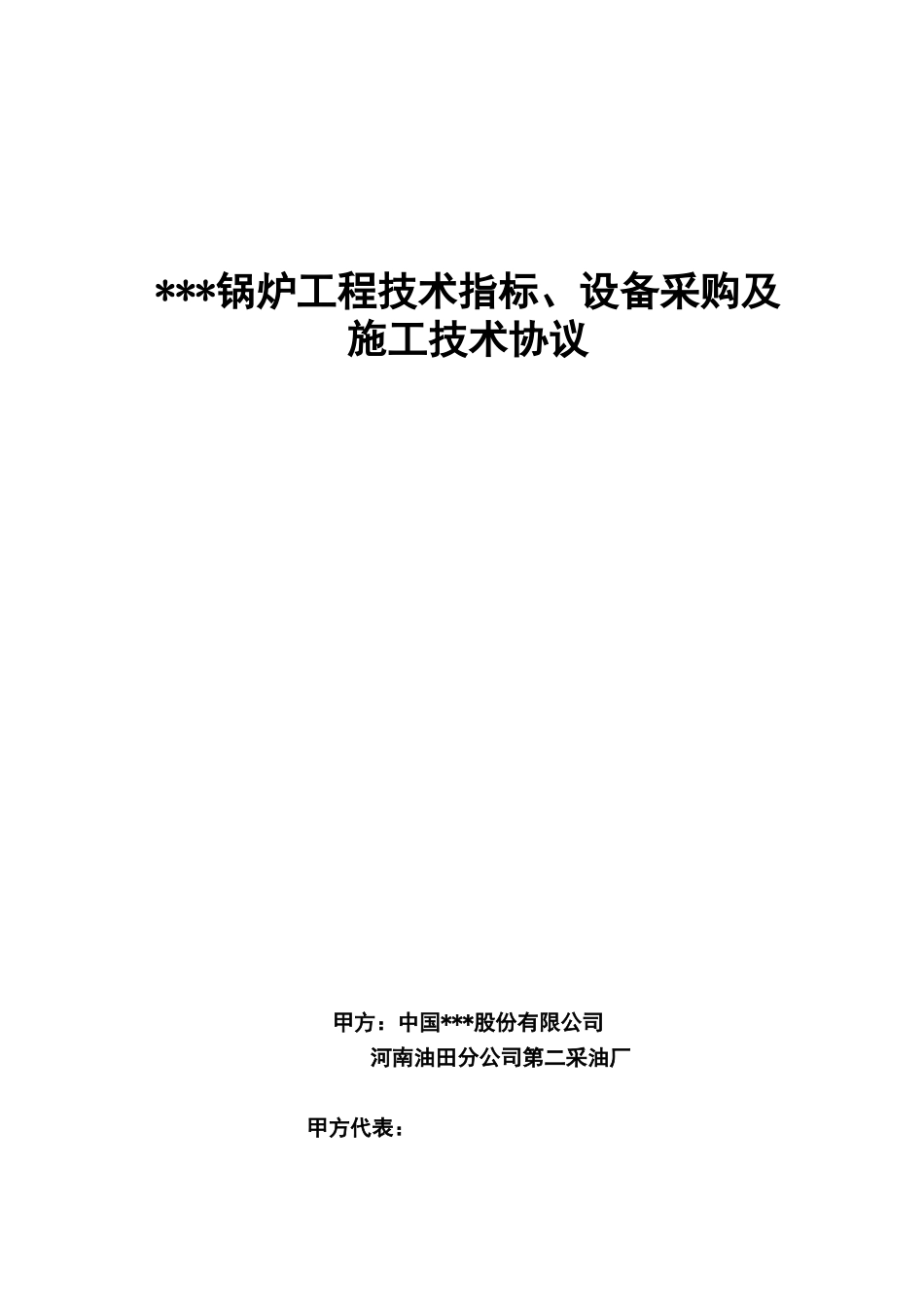

***锅炉工程技术指标、设备采购及施工技术协议甲方：中国***股份有限公司 河南油田分公司第二采油厂甲方代表：年 月 日甲方联系人：***联系方式：***电子信箱：*** 乙方：辽宁***工程有限公司乙方代表：年 月 日乙方联系人：***联系方式：***电子信箱：***163.com根据***锅炉工程方案，为保证该工程能够顺利建设，达到预期的效果，甲乙双方就该工程中使用乙方提供、安装的设备及工艺材料的有关事宜进行技术洽谈，经双方协商，达成如下协议：一﹑乙方负责提供***锅炉工程主要设备、工艺材料，对提供的主要设备、工艺材料进行施工，具体如下：1、DAF 浮选机（2 座溶气浮选机，并联运行），配防爆电机。主要设计参数单台设计水量：400m³/h ；循环比：20—30％；单台气浮装置曝气量：10－20 nm3/h；正常停留时间：15min；设备尺寸：L×B×H＝12.88×11.57×4.20（m）设备组成：2 套溶气浮选机；2 套循环泵（电机功率 N＝30KW/台）；1 套控制柜；2 套管道式药剂混合反应器；4 套刮渣刮泥机。所有配套电机、控制柜均防爆，I 区防爆。工艺设计：浮选机进水段设有管道式混合反应器，加两种浮选剂。浮选机设有收渣装置和排泥装置，排渣和排泥均采纳重力方式。浮选机工业风和仪表风均由老站仪表凤空压机房内的空压机提供。工业风量 200NL/ min，压力 0.6MPa。仪表风量 5NL/ min，压力 0.6MPa。浮选机材质采纳不锈钢，过流部分部件材质采纳 316L，其他部件材质采纳304。进口指标：油≤150mg/L，SS≤150mg/L，系统波动时污水含油≤300mg/L、机杂≤300mg/L，持续时间不超过 24 小时。出口指标：油＜10mg/L、SS＜15mg/L、含氧量＜0.3mg/L（缓冲池出口）。设备供货范围：（1）DAF 气浮装置混合器进水口自带法兰至气浮装置水出口自带法兰之间所有设备、配管、电气仪表。（2）单台设备配带 9 个气动阀门。（3）配带踏步、平台、劳动保护设施。（4）排渣、排泥出口配带法兰。（5）加药转子流量计及其阀组至气浮装置管式加药混合器部分工艺组件。安装施工范围：（1）DAF 气浮装置及其配套的控制柜。（2）进口管线：DAF 气浮装置进口混合处弯头以内部分（含弯头），如下示意图：（3）以下管线施工到气浮棚轴线外一米处：出水管线、排渣、排泥、排气、加药、仪表风进气管线。2、过滤系统2.1 双滤料过滤器（3 套，并联），含爬梯 3 套及配套管汇、3 座过滤器及滤料。单台过滤直径：ø3.0m、设计工作压力 0.8MPa。气浮装置气浮装置...
