长短结合CFG桩复合地基设计方案

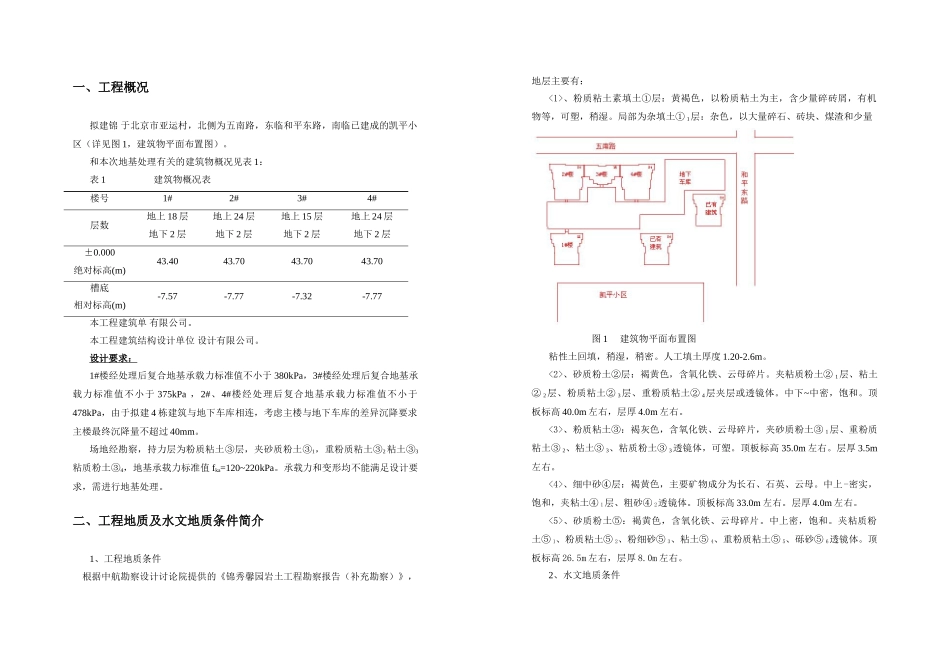

第一部分： 园 1#-4#楼地基处理设计中 究院2000 年 5 月目 录一、工程概况二、工程地质及水文地质条件简介三、地基处理设计依据四、工程技术难点分析五、地基处理设计方案论证六、两元桩复合地基设计七、两元桩复合地基沉降三维有限元模拟八、复合地基施工参数九、复合地基施工质量检测十、施工注意事项及验收准则一、工程概况拟建锦 于北京市亚运村，北侧为五南路，东临和平东路，南临已建成的凯平小区（详见图 1，建筑物平面布置图）。和本次地基处理有关的建筑物概况见表 1：表 1 建筑物概况表楼号1#2#3#4#层数地上 18 层地下 2 层地上 24 层地下 2 层地上 15 层地下 2 层地上 24 层地下 2 层±0.000绝对标高(m)43.4043.7043.7043.70槽底相对标高(m)-7.57-7.77-7.32-7.77本工程建筑单 有限公司。本工程建筑结构设计单位 设计有限公司。设计要求：1#楼经处理后复合地基承载力标准值不小于 380kPa，3#楼经处理后复合地基承载力标准值不小于 375kPa ，2#、4#楼经处理后复合地基承载力标准值不小于478kPa，由于拟建 4 栋建筑与地下车库相连，考虑主楼与地下车库的差异沉降要求主楼最终沉降量不超过 40mm。场地经勘察，持力层为粉质粘土③层，夹砂质粉土③1，重粉质粘土③2粘土③3粘质粉土③4，地基承载力标准值 fka=120~220kPa。承载力和变形均不能满足设计要求，需进行地基处理。二、工程地质及水文地质条件简介1、工程地质条件 根据中航勘察设计讨论院提供的《锦秀馨园岩土工程勘察报告（补充勘察）》，地层主要有：<1>、粉质粘土素填土①层：黄褐色，以粉质粘土为主，含少量碎砖屑，有机物等，可塑，稍湿。局部为杂填土① 1层：杂色，以大量碎石、砖块、煤渣和少量 图 1 建筑物平面布置图粘性土回填，稍湿，稍密。人工填土厚度 1.20-2.6m。<2>、砂质粉土②层：褐黄色，含氧化铁、云母碎片。夹粘质粉土② 1层、粘土② 2层、粉质粘土② 3层、重粉质粘土② 4层夹层或透镜体。中下~中密，饱和。顶板标高 40.0m 左右，层厚 4.0m 左右。<3>、粉质粘土③：褐灰色，含氧化铁、云母碎片，夹砂质粉土③ 1层、重粉质粘土③ 2、粘土③ 3、粘质粉土③ 3透镜体，可塑。顶板标高 35.0m 左右。层厚 3.5m左右。<4>、细中砂④层：褐黄色，主要矿物成分为长石、石英、云母。中上-密实，饱和，夹粘土④ 1层、粗砂④ 2透镜体。顶板标高 33.0m 左右。层厚 4.0m 左右。<5>、砂质粉土⑤：褐黄色，含氧化...
