长甲裕龙花园测量.doc

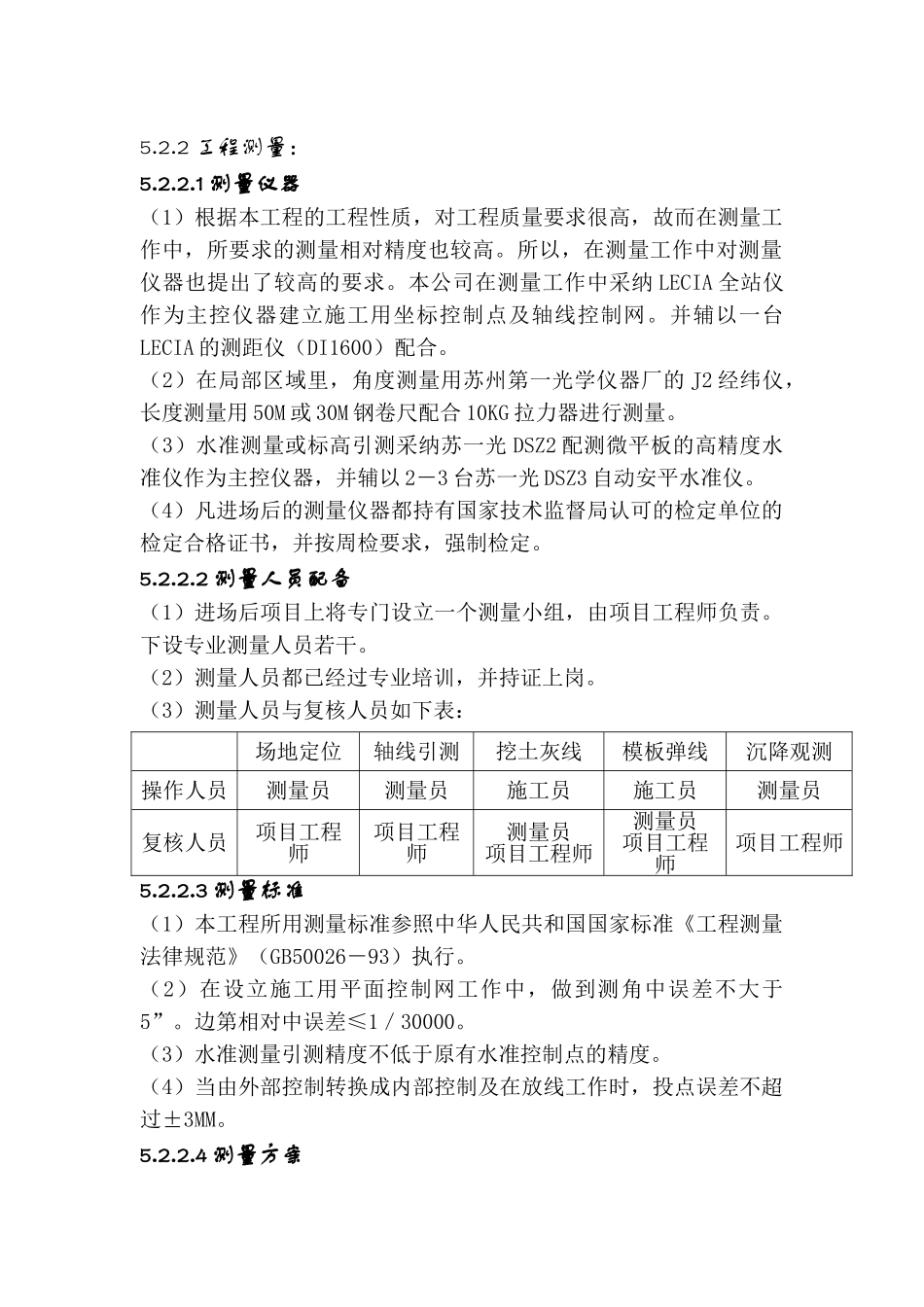

5.2.2 工程测量：5.2.2.1 测量仪器（1）根据本工程的工程性质，对工程质量要求很高，故而在测量工作中，所要求的测量相对精度也较高。所以，在测量工作中对测量仪器也提出了较高的要求。本公司在测量工作中采纳 LECIA 全站仪作为主控仪器建立施工用坐标控制点及轴线控制网。并辅以一台LECIA 的测距仪（DI1600）配合。（2）在局部区域里，角度测量用苏州第一光学仪器厂的 J2 经纬仪，长度测量用 50M 或 30M 钢卷尺配合 10KG 拉力器进行测量。（3）水准测量或标高引测采纳苏一光 DSZ2 配测微平板的高精度水准仪作为主控仪器，并辅以 2－3 台苏一光 DSZ3 自动安平水准仪。（4）凡进场后的测量仪器都持有国家技术监督局认可的检定单位的检定合格证书，并按周检要求，强制检定。5.2.2.2 测量人员配备（1）进场后项目上将专门设立一个测量小组，由项目工程师负责。下设专业测量人员若干。（2）测量人员都已经过专业培训，并持证上岗。（3）测量人员与复核人员如下表：场地定位轴线引测挖土灰线模板弹线沉降观测操作人员测量员测量员施工员施工员测量员复核人员项目工程师项目工程师测量员项目工程师测量员项目工程师项目工程师5.2.2.3 测量标准（1）本工程所用测量标准参照中华人民共和国国家标准《工程测量法律规范》（GB50026－93）执行。（2）在设立施工用平面控制网工作中，做到测角中误差不大于5”。边第相对中误差≤1／30000。（3）水准测量引测精度不低于原有水准控制点的精度。（4）当由外部控制转换成内部控制及在放线工作时，投点误差不超过±3MM。5.2.2.4 测量方案5.2.2.4.1 方案说明（1）进场后，先根据总平面设计及业主提供的坐标控制点，设立施工用的平面控制网，并在工程四周确定长向的控制轴线。（2）根据业主提供的水准原点，将水准标高引测至施工现场。做好临时控制点（定期校核），并做好保护。5.2.2.4.2 平面控制（1）本工程的平面控制采纳平面控制网结合极坐标法。（2）先用全站仪根据平面控制网放出建筑物轴线，并在场地上做好轴线控制点。要求控制点精度在±5MM。并且定期（二个星期左右）复测一次。（3）控制点做法为用 2M 长钢管打入地上，地面上留 200MM，上焊铁板并在铁板上划十字线。位置设立在离工程边轴线 10M 以外，且不受施工影响的区域。（4）控制点保护做法为在控制点外砌 500MM 高砖墙，中间浇捣素砼至控制点面并在砖墙上加盖，防止垃圾等杂物进入.5.2.2.4.3 标高控制（1）本工程的...
