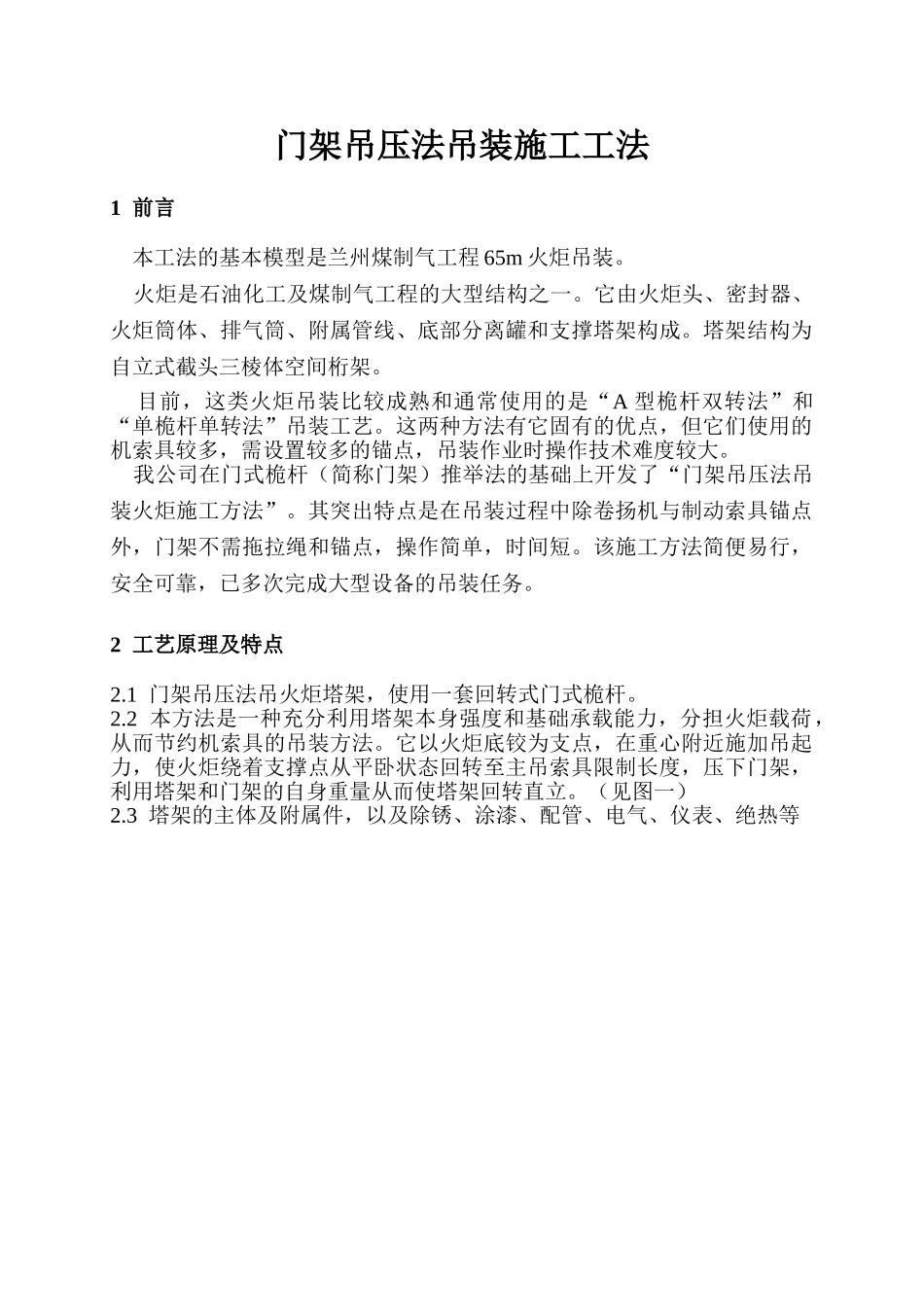

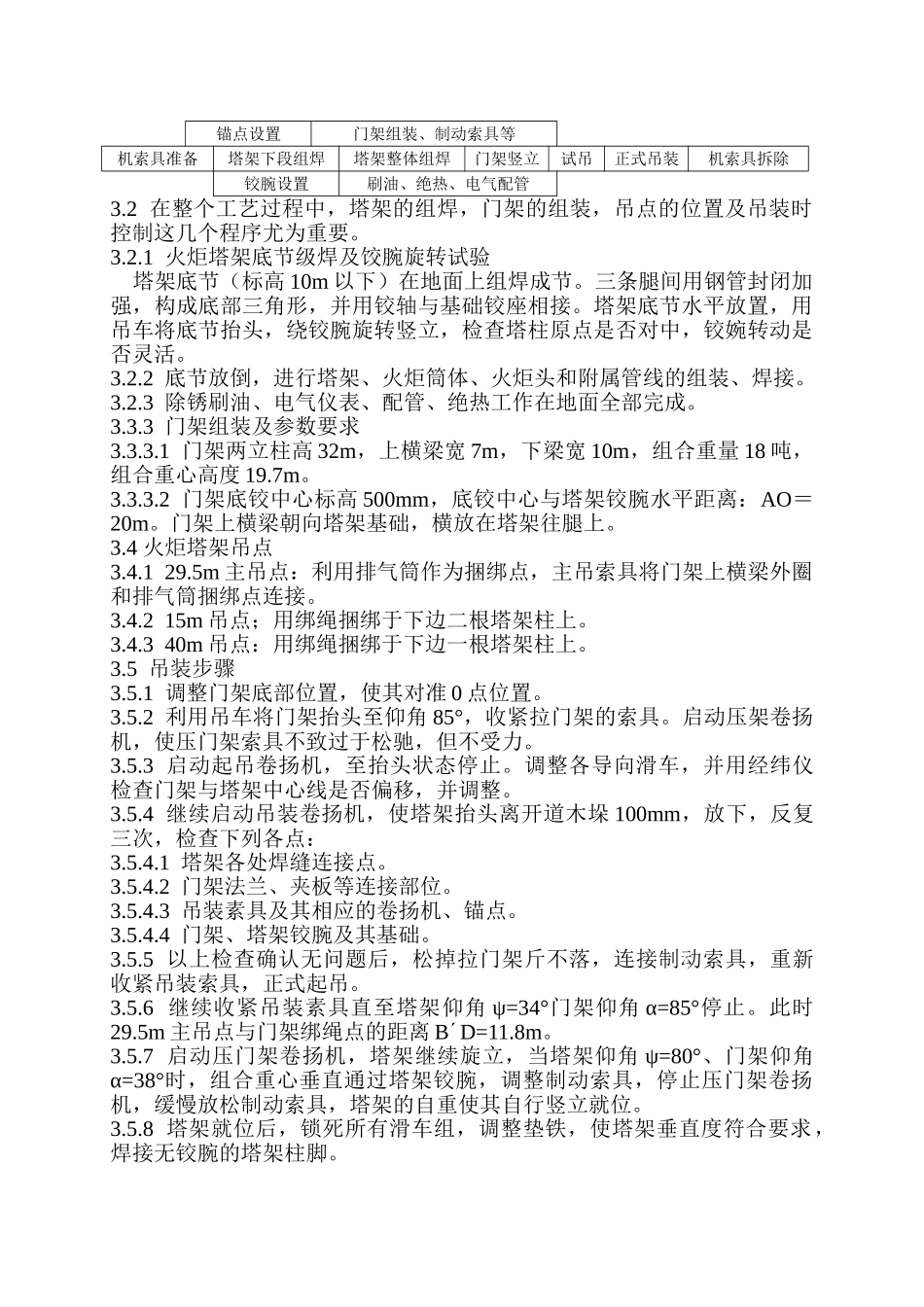

门架吊压法吊装施工工法1 前言 本工法的基本模型是兰州煤制气工程 65m 火炬吊装。 火炬是石油化工及煤制气工程的大型结构之一。它由火炬头、密封器、火炬筒体、排气筒、附属管线、底部分离罐和支撑塔架构成。塔架结构为自立式截头三棱体空间桁架。 目前，这类火炬吊装比较成熟和通常使用的是“A 型桅杆双转法”和“单桅杆单转法”吊装工艺。这两种方法有它固有的优点，但它们使用的机索具较多，需设置较多的锚点，吊装作业时操作技术难度较大。 我公司在门式桅杆（简称门架）推举法的基础上开发了“门架吊压法吊装火炬施工方法”。其突出特点是在吊装过程中除卷扬机与制动索具锚点外，门架不需拖拉绳和锚点，操作简单，时间短。该施工方法简便易行，安全可靠，已多次完成大型设备的吊装任务。2 工艺原理及特点2.1 门架吊压法吊火炬塔架，使用一套回转式门式桅杆。2.2 本方法是一种充分利用塔架本身强度和基础承载能力，分担火炬载荷，从而节约机索具的吊装方法。它以火炬底铰为支点，在重心附近施加吊起力，使火炬绕着支撑点从平卧状态回转至主吊索具限制长度，压下门架，利用塔架和门架的自身重量从而使塔架回转直立。（见图一）2.3 塔架的主体及附属件，以及除锈、涂漆、配管、电气、仪表、绝热等工程，均可在地面上组装完成，再进行整体吊装。2.4 吊装过程中除卷扬机与制动索具锚点外，门式桅杆不需拖拉绳和锚点。2.5 这种吊装工艺在起吊开始时，所有受力部件均是最大载荷，所以经起始状态的检验，可保证整个吊装过程安全运行。2.6 吊压法操作简便，可适用于 80 米以下，150 吨以下各类不同高度直立式设备的吊装。当施工场地狭窄时，更能显示出其独特的长处，本工法不适用于设备基础过高和地脚螺栓预埋设备的吊装。2.7 应用计算机进行塔架吊装静力计算，吊装方案编制速度快、精度高、可靠性好，而且软件兼容性与通用性强，只要将有关数据输入计算机很快就能得到吊装过程的受力大小。2.8 操作控制可用门架、塔架的角度为依据。只要能正确掌握角度参数，很容易将吊装过程集中操纵。还可以通过计算机进行方案的优化设计，技术开发前景十分宽阔。3 施工工艺和操作要点3.1 吊压法有其自身的特点，其工艺程序如下：锚点设置门架组装、制动索具等机索具准备塔架下段组焊塔架整体组焊门架竖立试吊正式吊装机索具拆除铰腕设置刷油、绝热、电气配管3.2 在整个工艺过程中，塔架的组焊，门架的组装，吊点的位置及吊装时控制这几个程...
