阀门型号编制方法

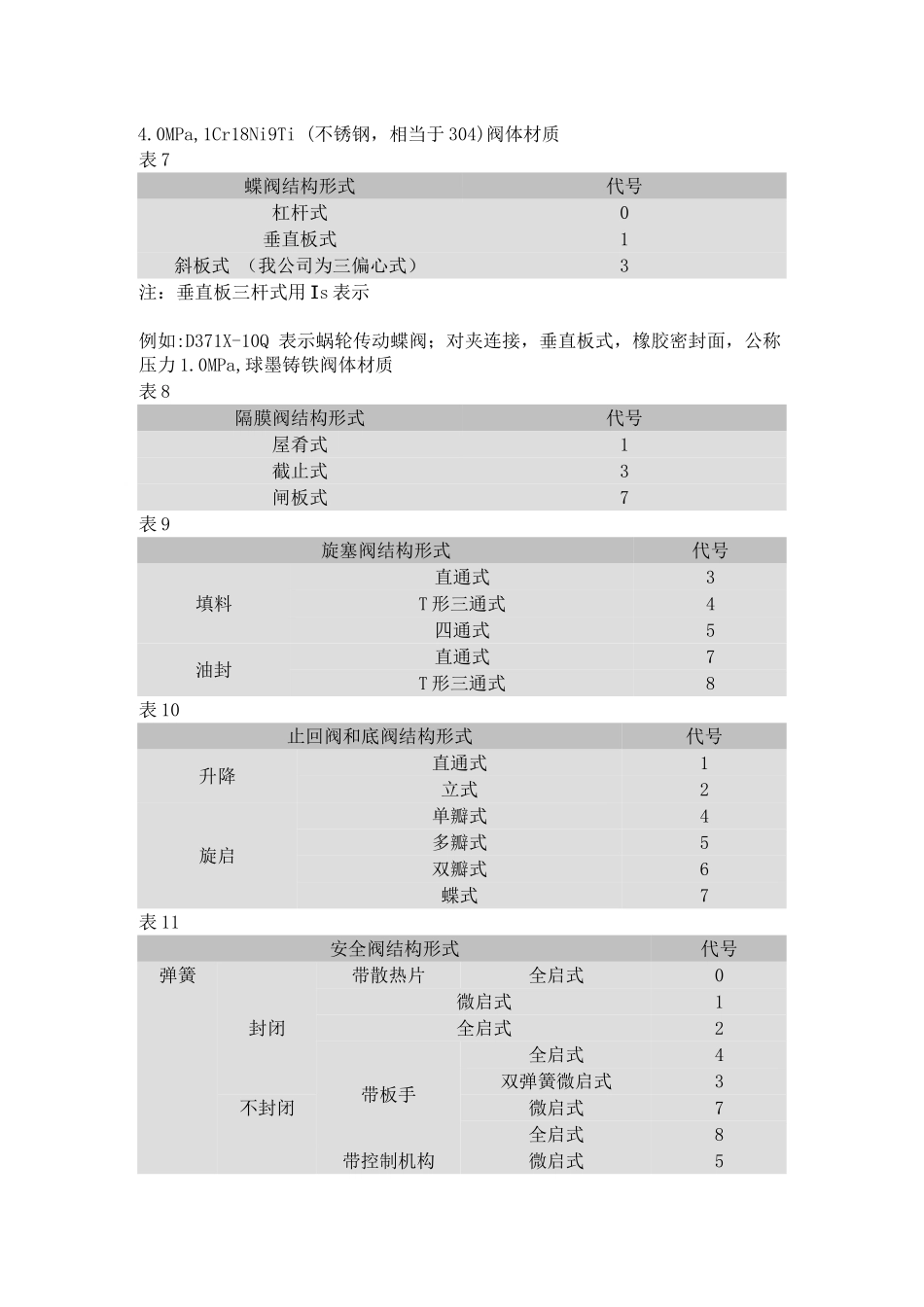

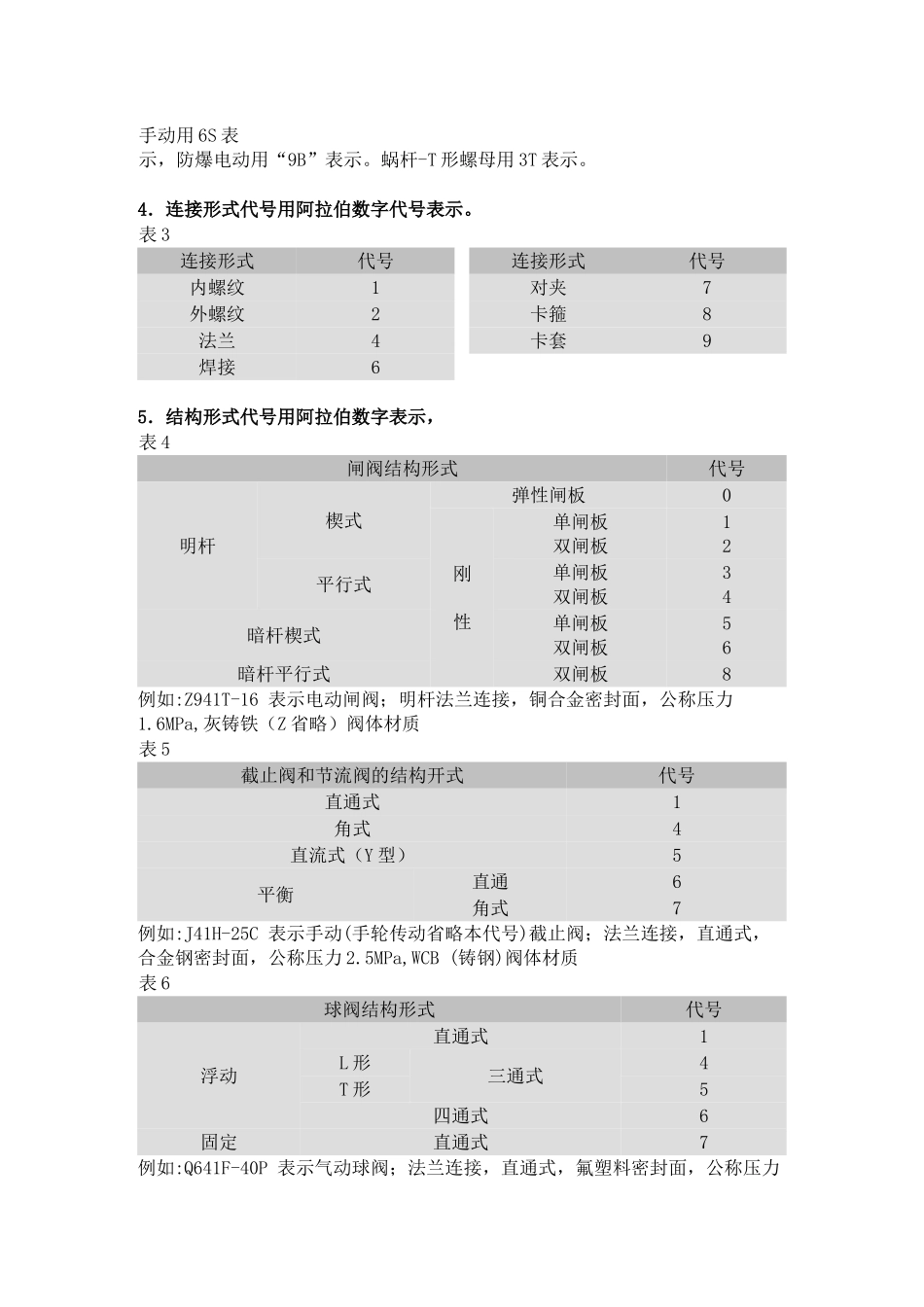

阀门型号编制方法2025-07-17 14:22本标准适用于工业管道的闸阀、截止阀、球阀、蝶阀、隔膜阀、止回阀、安全阀、减压阀、疏水阀、旋塞阀、柱塞阀。1．阀门的型号编制方法如下： 2．类型代号用汉语拼音字母表示， 表 1类型代号类型代号闸阀Z旋塞阀X截止阀J止回阀和底阀H节流阀L安全阀A球阀Q减压阀Y蝶阀D疏水阀S隔膜阀G柱塞阀U注：低温（低于零下 40 摄氏度）、保温（带加热层）和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母。3．传动方式代号用阿拉伯数字表示， 表 2传动方式代号传动方式代号电磁动0伞齿轮5电磁-液动1气动6电-液动2液动7蜗轮3气-液动8正齿轮4电动9注：（1）手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。（2）对于气动或液动：常开式用 6K、7K 表示；常闭式用 6B、7B 表示；气动带手动用 6S 表示，防爆电动用“9B”表示。蜗杆-T 形螺母用 3T 表示。4．连接形式代号用阿拉伯数字代号表示。 表 3连接形式代号连接形式代号内螺纹1对夹7外螺纹2卡箍8法兰4卡套9焊接65．结构形式代号用阿拉伯数字表示， 表 4闸阀结构形式代号明杆楔式弹性闸板0刚性单闸板双闸板12平行式单闸板双闸板34暗杆楔式单闸板双闸板56暗杆平行式双闸板8例如:Z941T-16 表示电动闸阀；明杆法兰连接，铜合金密封面，公称压力1.6MPa,灰铸铁（Z 省略）阀体材质表 5截止阀和节流阀的结构开式代号直通式1角式4直流式（Y 型）5平衡直通6角式7例如:J41H-25C 表示手动(手轮传动省略本代号)截止阀；法兰连接，直通式，合金钢密封面，公称压力 2.5MPa,WCB (铸钢)阀体材质表 6球阀结构形式代号浮动直通式1L 形三通式4T 形5四通式6固定直通式7例如:Q641F-40P 表示气动球阀；法兰连接，直通式，氟塑料密封面，公称压力4.0MPa,1Cr18Ni9Ti (不锈钢，相当于 304)阀体材质表 7蝶阀结构形式代号杠杆式0垂直板式1斜板式 （我公司为三偏心式）3注：垂直板三杆式用 Is 表示 例如:D371X-10Q 表示蜗轮传动蝶阀；对夹连接，垂直板式，橡胶密封面，公称压力 1.0MPa,球墨铸铁阀体材质表 8隔膜阀结构形式代号屋肴式1截止式3闸板式7表 9旋塞阀结构形式代号填料直通式3T 形三通式4四通式5油封直通式7T 形三通式8表 10止回阀和底阀结构形式代号升降直通式1立式2旋启单瓣式4多瓣式5双瓣式6蝶式7表 11安全阀结构形式代号弹簧封闭带散热片全启式0微启式1全启式2带板手全启式4双弹簧微启式3不封闭微启式7全启式8带控...
