防渗墙工程施工用表及填写要求讲义32页VIP专享

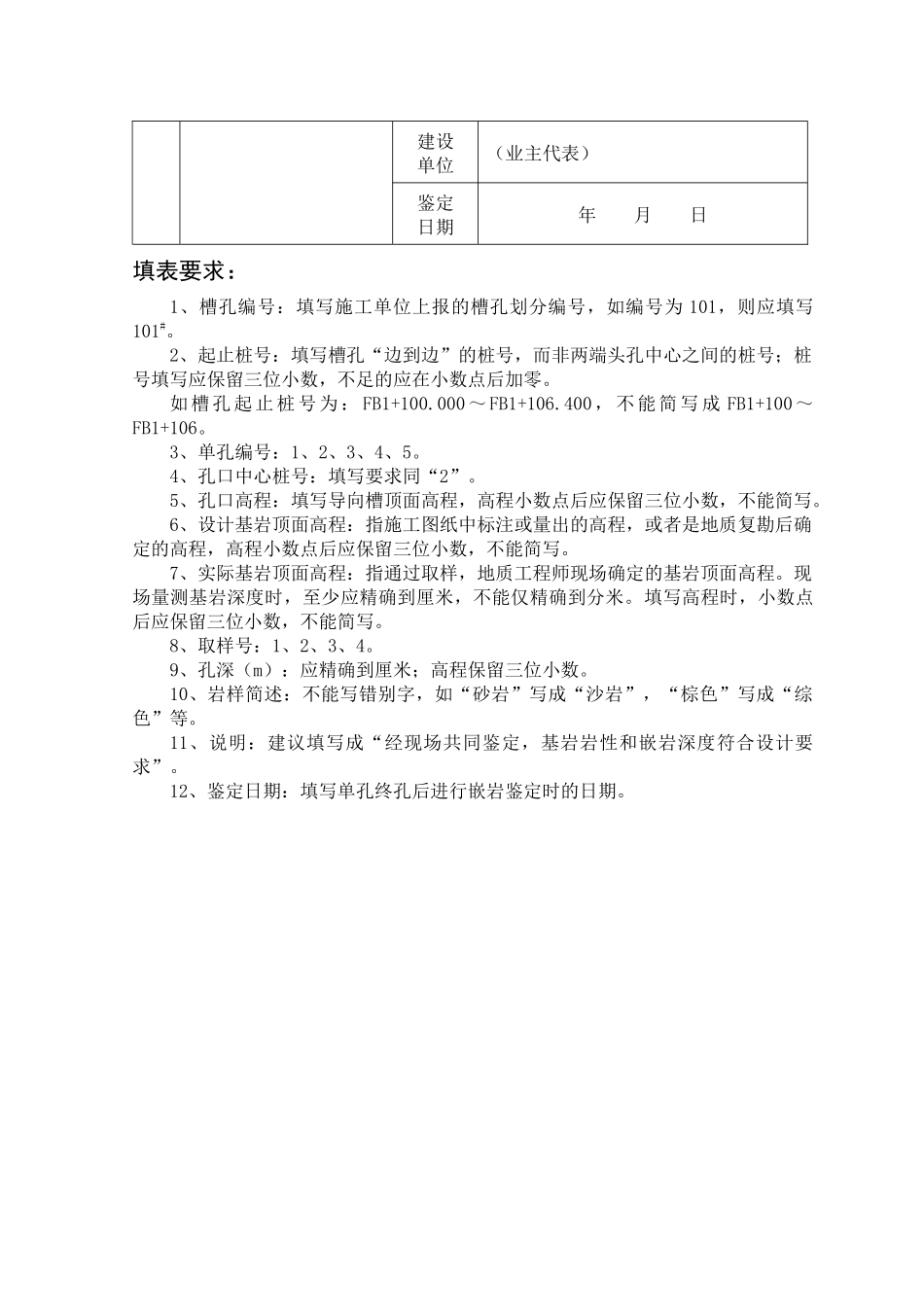

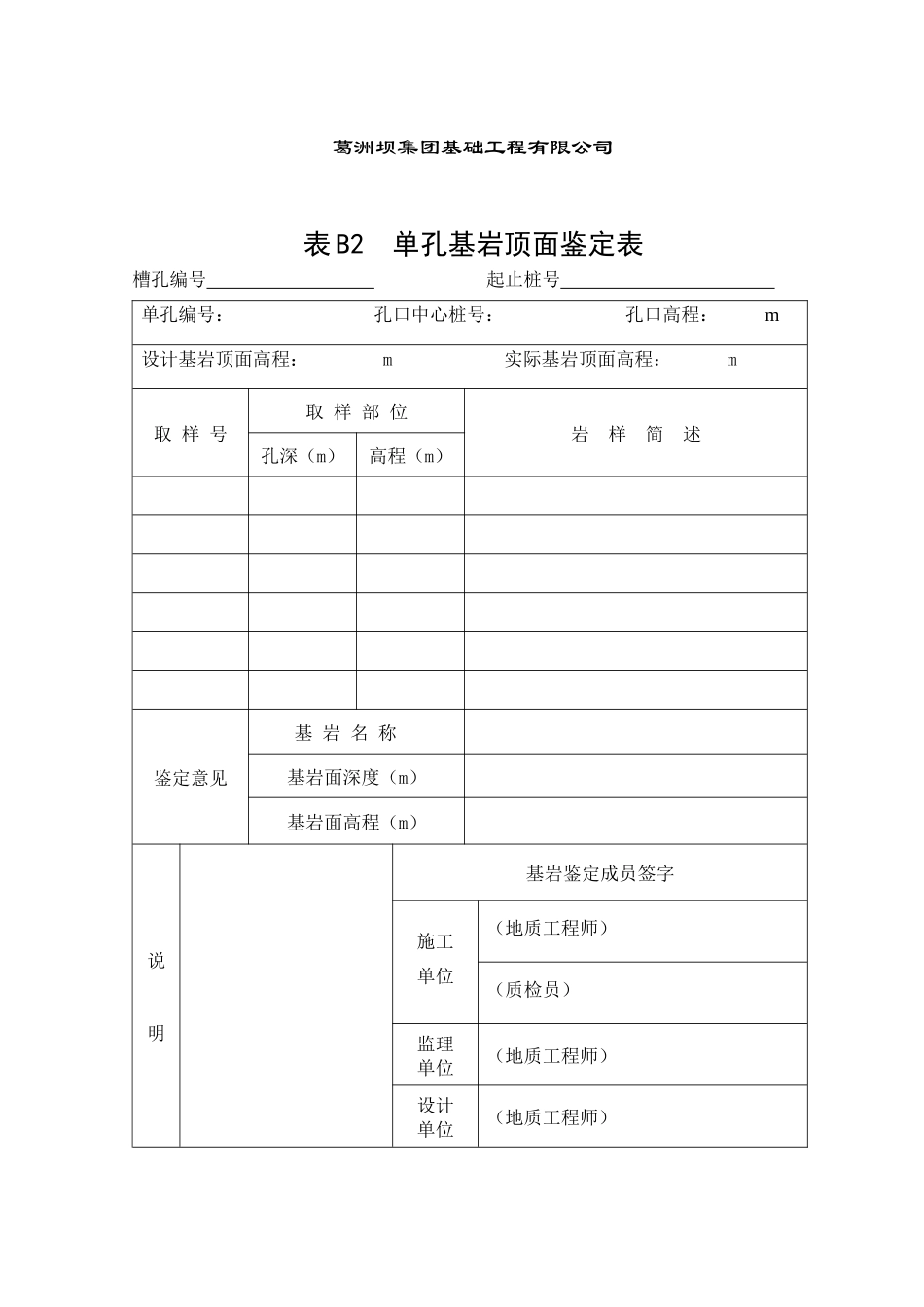

中国葛洲坝集团基础工程有限公司防渗墙工程施工用表及填写要求葛洲坝集团基础工程有限公司表 B2 单孔基岩顶面鉴定表槽孔编号 起止桩号 单孔编号： 孔口中心桩号： 孔口高程： m设计基岩顶面高程： m 实际基岩顶面高程： m取 样 号取 样 部 位岩 样 简 述孔深（m）高程（m）鉴定意见基 岩 名 称基岩面深度（m）基岩面高程（m）说明基岩鉴定成员签字施工单位（地质工程师）（质检员）监理单位（地质工程师）设计单位（地质工程师）建设单位（业主代表）鉴定日期年 月 日填表要求：1、槽孔编号：填写施工单位上报的槽孔划分编号，如编号为 101，则应填写101#。2、起止桩号：填写槽孔“边到边”的桩号，而非两端头孔中心之间的桩号；桩号填写应保留三位小数，不足的应在小数点后加零。如槽孔起止桩号为： FB1+100.000～FB1+106.400 ，不能简写成 FB1+100～FB1+106。3、单孔编号：1、2、3、4、5。4、孔口中心桩号：填写要求同“2”。5、孔口高程：填写导向槽顶面高程，高程小数点后应保留三位小数，不能简写。6、设计基岩顶面高程：指施工图纸中标注或量出的高程，或者是地质复勘后确定的高程，高程小数点后应保留三位小数，不能简写。7、实际基岩顶面高程：指通过取样，地质工程师现场确定的基岩顶面高程。现场量测基岩深度时，至少应精确到厘米，不能仅精确到分米。填写高程时，小数点后应保留三位小数，不能简写。8、取样号：1、2、3、4。9、孔深（m）：应精确到厘米；高程保留三位小数。10、岩样简述：不能写错别字，如“砂岩”写成“沙岩”，“棕色”写成“综色”等。11、说明：建议填写成“经现场共同鉴定，基岩岩性和嵌岩深度符合设计要求”。12、鉴定日期：填写单孔终孔后进行嵌岩鉴定时的日期。 表 B.1 防渗墙工程冲击钻机造孔班报施工单位 钻机类型 槽孔编号及起止桩号 单孔编号 第 页施工机组 接班孔深 m 交班孔深 m 班次 年 月 日 时至 日 时 时间（时：分）工作内容钻 具（mm）进尺记录（m）地层及孔内情况本班材料消耗起止间隔名称直径长度总长上余孔深进尺折合进尺品名单位数量孔斜情况孔深（m）孔斜率（‰）出勤情况技术 人学员 人普工 人工时利用情况（台时）时间记录直接生产辅 助 生 产故障停 工附属生产合计钻进抽砂打回填打小墙移位机械维护换钻头机械孔内停电待料检验清孔浇筑机长 班长 记录表 B.2 防渗墙工程抓斗挖槽班报施工单位 抓斗机型 槽孔编号及起止桩号 ...
