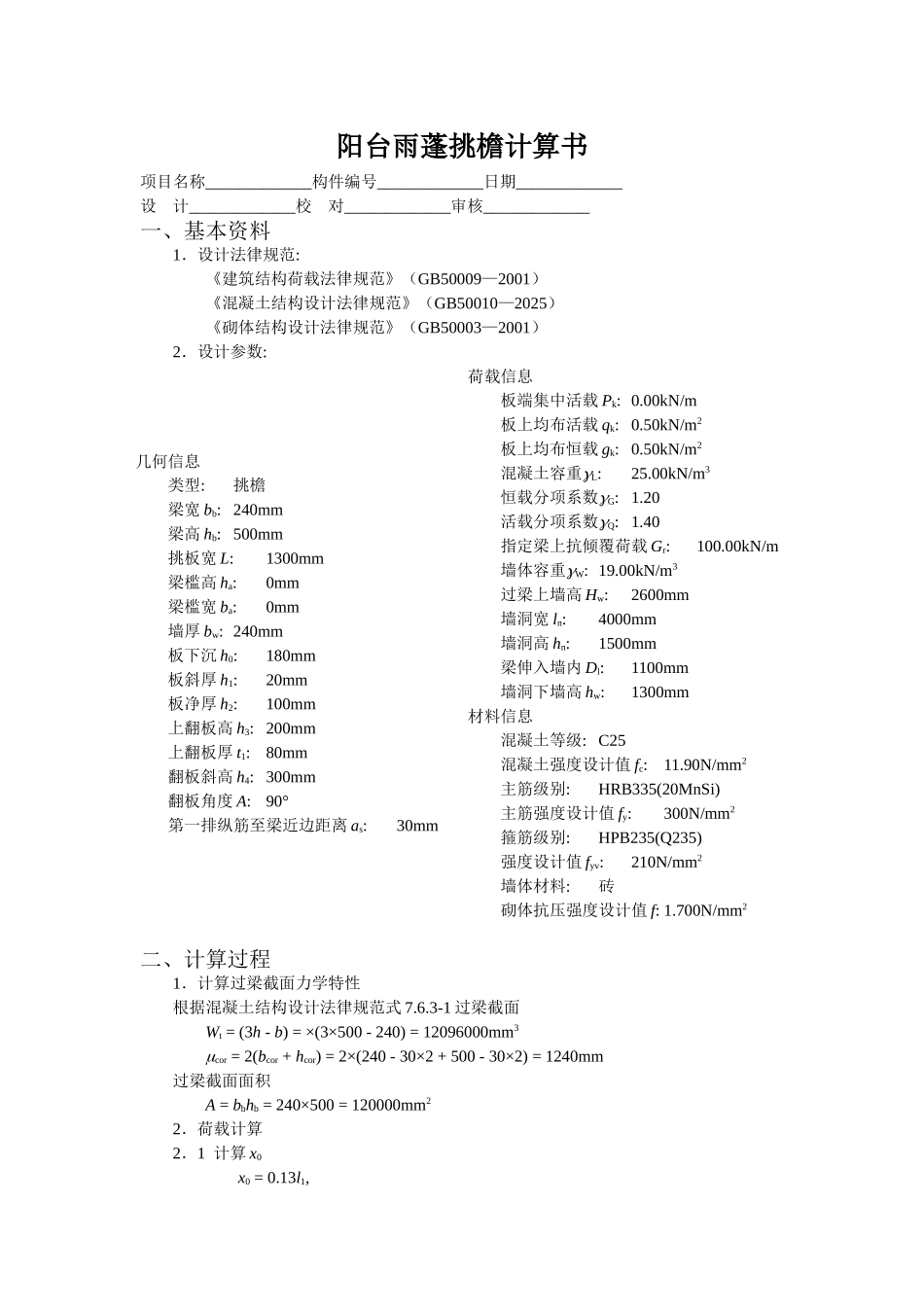

阳台雨蓬挑檐计算书项目名称_____________构件编号_____________日期_____________设 计_____________校 对_____________审核_____________一、基本资料1．设计法律规范: 《建筑结构荷载法律规范》（GB50009—2001）《混凝土结构设计法律规范》（GB50010—2025）《砌体结构设计法律规范》（GB50003—2001）2．设计参数: 几何信息类型:挑檐梁宽 bb: 240mm梁高 hb: 500mm挑板宽 L:1300mm梁槛高 ha:0mm梁槛宽 ba:0mm墙厚 bw: 240mm板下沉 h0:180mm板斜厚 h1:20mm板净厚 h2:100mm上翻板高 h3: 200mm上翻板厚 t1:80mm翻板斜高 h4: 300mm翻板角度 A:90°第一排纵筋至梁近边距离 as:30mm荷载信息板端集中活载 Pk: 0.00kN/m板上均布活载 qk: 0.50kN/m2板上均布恒载 gk: 0.50kN/m2混凝土容重L:25.00kN/m3恒载分项系数G: 1.20活载分项系数Q: 1.40指定梁上抗倾覆荷载 Gr:100.00kN/m墙体容重W: 19.00kN/m3过梁上墙高 Hw:2600mm墙洞宽 ln:4000mm墙洞高 hn:1500mm梁伸入墙内 Dl:1100mm墙洞下墙高 hw:1300mm材料信息混凝土等级: C25混凝土强度设计值 fc:11.90N/mm2主筋级别:HRB335(20MnSi)主筋强度设计值 fy:300N/mm2箍筋级别:HPB235(Q235)强度设计值 fyv:210N/mm2墙体材料:砖砌体抗压强度设计值 f: 1.700N/mm2二、计算过程1．计算过梁截面力学特性根据混凝土结构设计法律规范式 7.6.3-1 过梁截面Wt = (3h - b) = ×(3×500 - 240) = 12096000mm3cor = 2(bcor + hcor) = 2×(240 - 30×2 + 500 - 30×2) = 1240mm过梁截面面积A = bbhb = 240×500 = 120000mm22．荷载计算2．1 计算 x0x0 = 0.13l1,L1 = bwx0 = 31.20mm2．2 倾覆荷载计算qT = G(gk + gT) + Qqk = 1.20×(0.50 + 2.75) + 1.40×0.50 = 4.600kN/m2PT = GgF + QPk = 1.20×0.60 + 1.40×0.00 = 0.72kN/m倾覆力矩MOV = = 5.03kN?m2．3 挑板根部的内力计算MTmax = MOV = 5.03kN?mVTmax = qTL + pT = 4.60×1300/103 + 0.72 = 6.70kN/m2．4 计算过梁内力因为墙体材料是砖，所以hw0 = min(hw,ln/3) = min(1300,4000/3) = 1300mmgw = wbwhw0 = 19.00 × 240 × 1300 = 5.93kN/mgL = L(bbhb + haba) = 25.00×(240×500 + 0×0)/106 = 3.00kN/mqL = G(gL + gW) + qTL + pT= 1.20 × (3.00 + 5.93) + 4....
