雨、污水管道沟槽开挖专项施工方案

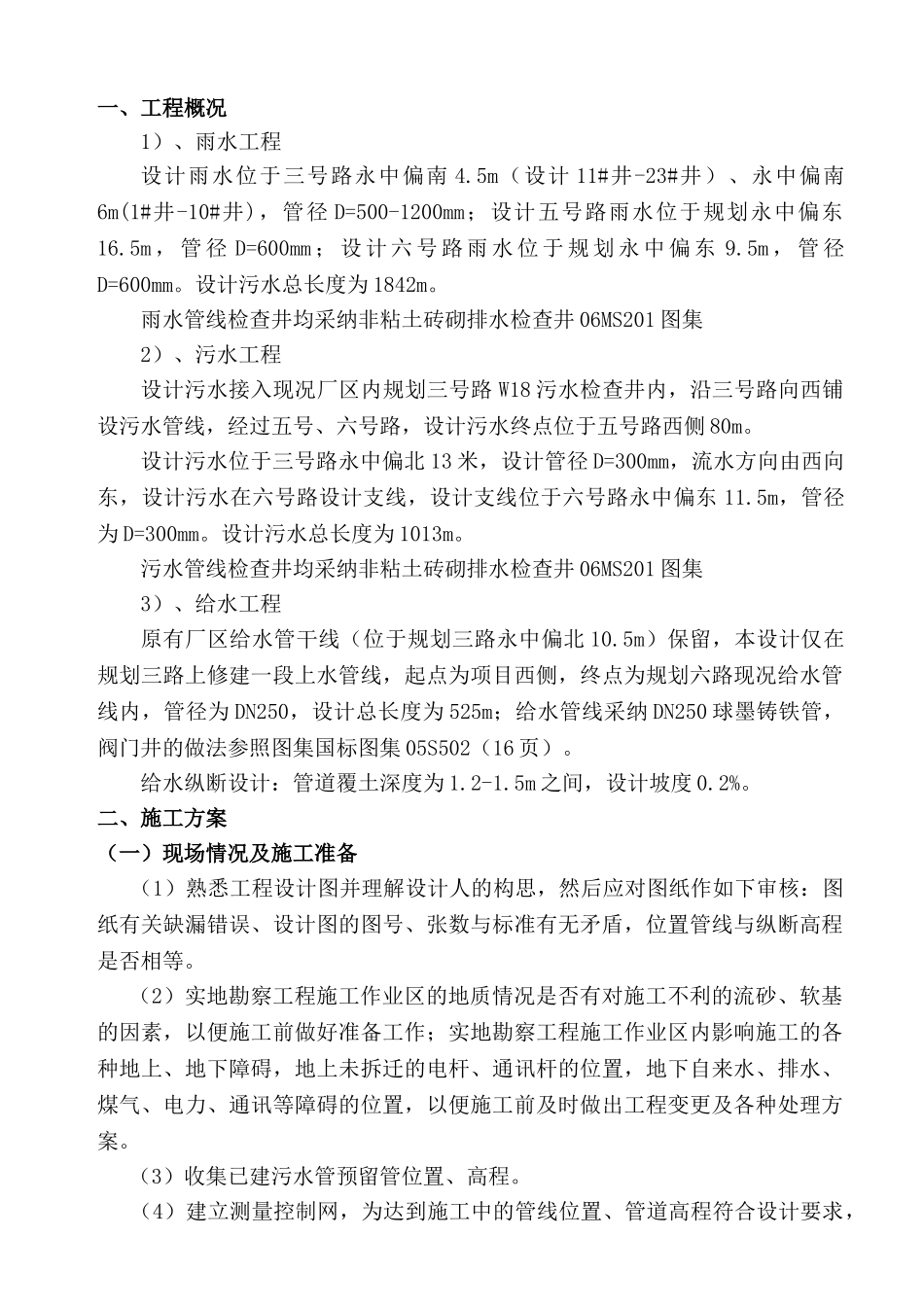

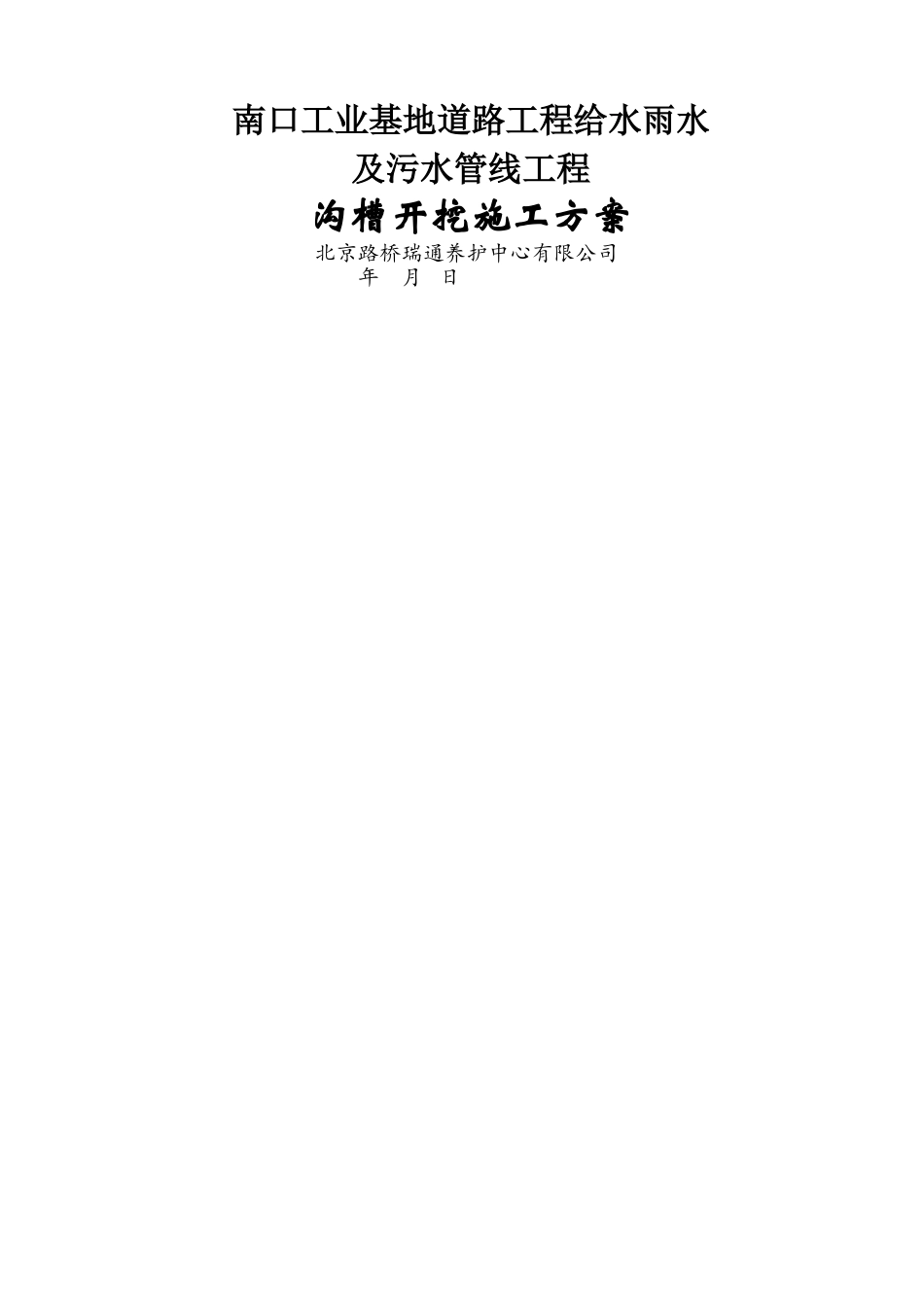

南口工业基地道路工程给水雨水及污水管线工程沟槽开挖施工方案北京路桥瑞通养护中心有限公司 年 月 日一、工程概况1）、雨水工程设计雨水位于三号路永中偏南 4.5m（设计 11#井-23#井）、永中偏南6m(1#井-10#井)，管径 D=500-1200mm；设计五号路雨水位于规划永中偏东16.5m ， 管 径 D=600mm ； 设 计 六 号 路 雨 水 位 于 规 划 永 中 偏 东 9.5m ， 管 径D=600mm。设计污水总长度为 1842m。雨水管线检查井均采纳非粘土砖砌排水检查井 06MS201 图集2）、污水工程设计污水接入现况厂区内规划三号路 W18 污水检查井内，沿三号路向西铺设污水管线，经过五号、六号路，设计污水终点位于五号路西侧 80m。设计污水位于三号路永中偏北 13 米，设计管径 D=300mm，流水方向由西向东，设计污水在六号路设计支线，设计支线位于六号路永中偏东 11.5m，管径为 D=300mm。设计污水总长度为 1013m。污水管线检查井均采纳非粘土砖砌排水检查井 06MS201 图集3）、给水工程原有厂区给水管干线（位于规划三路永中偏北 10.5m）保留，本设计仅在规划三路上修建一段上水管线，起点为项目西侧，终点为规划六路现况给水管线内，管径为 DN250，设计总长度为 525m；给水管线采纳 DN250 球墨铸铁管，阀门井的做法参照图集国标图集 05S502（16 页）。给水纵断设计：管道覆土深度为 1.2-1.5m 之间，设计坡度 0.2%。二、施工方案（一）现场情况及施工准备 （1）熟悉工程设计图并理解设计人的构思，然后应对图纸作如下审核：图纸有关缺漏错误、设计图的图号、张数与标准有无矛盾，位置管线与纵断高程是否相等。（2）实地勘察工程施工作业区的地质情况是否有对施工不利的流砂、软基的因素，以便施工前做好准备工作；实地勘察工程施工作业区内影响施工的各种地上、地下障碍，地上未拆迁的电杆、通讯杆的位置，地下自来水、排水、煤气、电力、通讯等障碍的位置，以便施工前及时做出工程变更及各种处理方案。 （3）收集已建污水管预留管位置、高程。 （4）建立测量控制网，为达到施工中的管线位置、管道高程符合设计要求，应在施工前标定施工范围，按一定距离布点，组成测量控制网，保证施工的放线需要，质检需要，并定期检查校核。 （5）施工前做好物资用量计划，并依据物资用量计划根据规格数量及相关的材料质量认证程序提前落实产地及生产厂家，作好质量记录以备追溯，并确保满足计划要求。 （6）施工前调配好施工机械及...
